Регистраторы многоканальные технологические РМТ 59, РМТ 69

Назначение

Описание: принцип действия РМТ основан на измерении и аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передачу их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с персональным компьютером через последовательный интерфейс. На цветном мониторе РМТ и на экране монитора компьютера отображаются результаты измерений в цифровом и графическом видах, а также сведения о режиме работы РМТ. В зависимости от значения измеренного сигнала прибор может осуществлять регулирование значения физической величины за счет управления различными исполнительными устройствами.

РМТ являются микропроцессорными, аналого-цифровыми показывающими и регистрирующими измерительными приборами, которые конфигурируются по типу входного сигнала, диапазонам измеряемой величины и типу шкалы с помощью клавиатуры, по последовательному интерфейсу или с USB Flash card (далее - USB-карта) с сохранением параметров конфигурации при отключении РМТ от сети питания.

РМТ 59 могут иметь от 6 до 42, РМТ 59М - 6 или 12, РМТ 59L - 6, 12, 18 или 24 гальванически развязанных каналов измерения и записи различных физических величин; РМТ 59 могут иметь от 0 до 48, РМТ 59М - от 0 до 8 гальванически развязанных каналов дискретного входа; РМТ 59L могут иметь 8 гальванически развязанных каналов дискретного входа и 8 каналов управления (коммутации) электрическими цепями (реле); 16 каналов управления (коммутации) электрическими цепями (реле); РМТ 59 могут иметь от 0 до 48, РМТ 59М - от 0 до 16 каналов управления (коммутации) электрическими цепями (реле); РМТ 59 могут иметь от 0 до 18 каналов токовых выходов. Количество каналов ввода-вывода в

РМТ 59, РМТ 59М может быть расширено подключением к внешнему СОМ-порту модулей УСО (серия ЭЛЕМЕР EL-4000) по протоколу MODBUS RTU.

РМТ 69, РМТ 69L могу г иметь шесть гальванически развязанных каналов измерения и записи различных физических величин; РМТ 69 могут иметь 8, РМТ 69L - от 0 до 4 гальванически развязанных каналов дискретного входа; РМТ 69 могут иметь 16, РМТ 69L — от 8 до 16 каналов управления (коммутации)

электрическими цепями (реле).

Измерительные каналы РМТ предназначены для работы с унифицированными входными электрическими сигналами в виде постоянного тока 0-5, 0-20 или 4-20 мА, с термопреобразователями сопротивления (ТС) и преобразователями термоэлектрическими (ТП), а также для измерения напряжения постоянного тока 0-100 мВ, 0-75 мВ и 0-10 В (реализуется только при наличии внешних делителей) и сопротивления постоянного тока до 320 Ом.

РМТ имеют исполнения: общепромышленное (РМТ 59, РМТ 69), облегченный вариант конструктивного исполнения (РМТ 59М, РМТ 59L, РМТ 69L), повышенной надежности для эксплуатации на объектах АС и ОЯТЦ (РМТ 59А, РМТ 59АМ, РМТ 69А), взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (РМТ 59Ех, РМТ 59ЕхМ, РМТ 69Ех).

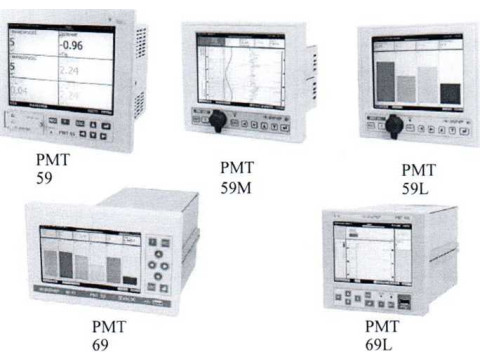

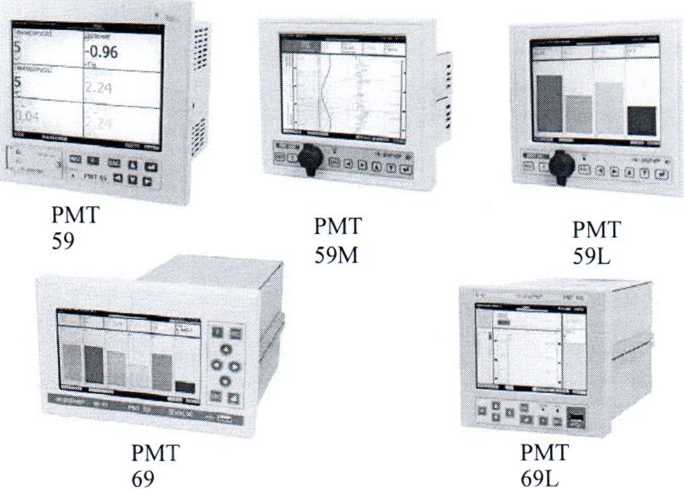

Фотографии общего вида регистраторов многоканальных технологических РМТ 59, РМТ 69 представлены на рисунке 1.

Рисунок 1

Программное обеспечение: в РМТ предусмотрено внутреннее и внешнее программное обеспечение (ПО). Внутреннее ПО состоит только из встроенной в РМТ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Внешнее ПО, предназначенное для взаимодействия РМТ с компьютером, не оказывает влияния на метрологические характеристики РМТ. Внешнее ПО служит для конфигурирования и получения данных измерений в процессе эксплуатации РМТ. Конфигурирование включает разрешение программирования уставок, установку типа первичного преобразователя, установку нижнего и верхнего пределов диапазона преобразования входного и выходного унифицированного сигнала, возможность установки функции извлечения квадратного корня, установку количества измерений для усреднения, задание сетевого адреса и установку пароля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии РМТ и возникающих в процессе его работы ошибках и способах их устранения.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Обязательные метрологические требования: обязательные метрологические требования приведены в таблице 2.

Таблица 2

Примечания:

Одна единица наименьшего разряда, выраженная в процентах от диапазона измерений. За исключением поддиапазона (-50...200) °C.

(** 1 По отдельному заказу.

/,

Пределы допускаемой основной погрешности срабатывания сигнализации, %:    ±у;

Пределы допускаемой основной погрешности ПВИ:                 ±(k| yoi+0,2) %,

где: у0- предел основной приведенной погрешности из таблицы 2;

к - коэффициент, равный отношению диапазона измерений к диапазону преобразования ПВИ, при сопротивлении нагрузки R»=2 кОм для выхода 0-5 мА и Rn 0,4 кОм для выходов 0-20 мА, 4-20 мА

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям, приведены в таблице 3.

Пределы допускаемой дополнительной погрешности РМТ для конфигурации с ТП, вызванной изменением температуры их свободных концов, °C:              ±у;

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10 °C от нормальной плюс (20 ± 5) °C, %: ±0,5 у;

Питание РМТ осуществляется:

- от сети переменного тока с частотой, Гц:                                    50 ± 1;

и напряжением, В:                                                 от 130 до 249;

при номинальном напряжении, В:

Питание РМТ 59L, РМТ 69 также может осуществляться:

- от резервного источника питания, В:

(для РМТ 59М при наличии входа резервного питания);

Питание РМТ 59 также может осуществляться:

- от резервного источника питания, В:                                   от 20 до 30;

при номинальном напряжении, В:

- от встроенных аккумуляторов (при наличии блока резервного аккумуляторного питания) в течение 5 мин после отключения источников питания, В:        220 и 24;

Потребляемая мощность, В-A, не более для:

- РМТ 59

- РМТ 59М, РМТ 59L, РМТ 69L

44.

- РМТ 69

Габаритные размеры и масса соответствуют приведенным в таблице 3.

Таблица 3 - Габаритные размеры и масса

в.

Средняя наработка на отказ

(в зависимости от исполнения приборов), ч, не менее:              30000 (60000);

Средний срок службы

(в зависимости от исполнения приборов), лет, не менее:                   10(15);

Рабочие условия эксплуатации:

- диапазон рабочих температур окружающего воздуха (в зависимости отисполнения приборов), °C: от плюс 0 до плюс 40; от минус 10 до плюс 50; от минус 20 до плюс 50; от минус 25 до плюс 50; от 0 до плюс 50;

- относительная влажность при температуре 25 °C (30 °C) и ниже, не более 90 (95) %.

Маркировка взрывозащиты [Exia]IIC.

Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.

Комплектность

Таблица 4 - Комплектность

Поверка осуществляется в соответствии разделами «Методика поверки»

Руководств по эксплуатации НКГЖ.411124.002РЭ, НКГЖ.411124.003-20РЭ, НКГЖ.411124.004РЭ, согласованными ФГУП «ВНИИМС» 08.06.2015.

НКГЖ.411124.003-10РЭ,

НКГЖ.411124.005РЭ,

При проведении поверки применяются следующие основные средства измерений:

калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012»: диапазон воспроизведения сигналов ТС: минус (200 - 600) °C, ПГ: ±(0,03 - 0,08) °C; диапазон воспроизведения температуры ТП: минус (210 - 2500) °C, ПГ: ±(0,3 - 2,5) °C; диапазон воспроизведения и измерений силы постоянного тока: 0-25 мА, ПГ: ±(10 - 41 ± 1) мкА; диапазон воспроизведения и измерений напряжения: минус 10-100 мВ, ПГ: ±(7-10 - 5 ■ | U | +3) мкВ; диапазон воспроизведения напряжения: 0-12 В, ПГ: ±3 мВ; диапазон измерений напряжения: 0-120 В, ПГ: ±(12,510-5- | U | ± 5) мВ;

резисторы МЛТ: МЛТ-0,125-470 Ом ±5 %, МЛТ-0,125-1,8 кОм ±5 %;

мера электрического сопротивления однозначная МС3050: номинальное значение сопротивления: 10 Ом, класс точности: 0,002магазин сопротивлений Р4831: класс точности 0,02;

компаратор напряжений РЗООЗ: класс точности 0,0005;

установка для проверки электрической безопасности GPI-745A: напряжение 1500 В, диапазон выходных напряжений от 100 до 5000 В;

мегаомметр Ф4102/1-1М: диапазон измерений сопротивления: 0-20000 МОм.

Сведения о методиках (методах) измерений: содержатся в руководствах по эксплуатации            НКГЖ.411124.002РЭ,           НКГЖ.411124.003-10РЭ,

НКГЖ.411124.003-20РЭ, НКГЖ.411124.004РЭ, НКГЖ.411124.005РЭ.

Технические нормативные правовые акты и технические документы, устанавливающие требования к типу средств измерений:

ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;

ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные»;

ТУ 4226-063-13282997-05 «Регистраторы многоканальные технологические РМТ 59, РМТ 69. Технические условия»;

ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
