Приборы 2УРИ

Назначение

Приборы 2УРИ предназначены для измерения переднего и заднего углов многолезвийного инструмента с прямолинейными и спиральными зубьями, с равномерным шагом от 5 до 75 мм и с прямолинейным участком по передней и задней граням не менее 1 мм. Физическая величина - плоский угол (...°).

Описание

Принцип действия - механический.

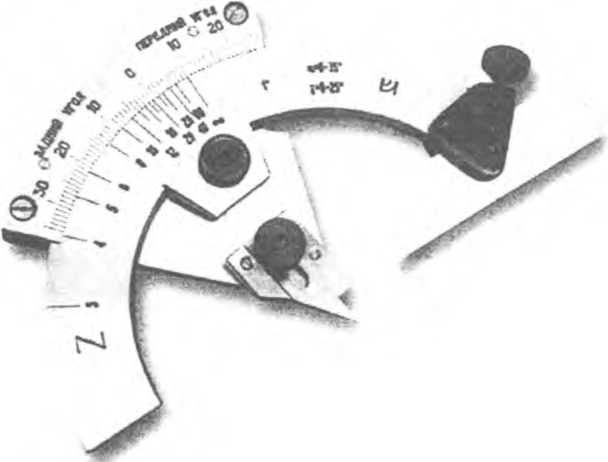

Прибор 2УРИ состоит из сектора со шкалой передних и задних углов, который перемещается по дуге со шкалой чисел зубьев и закрепляется в требуемом положении прижимом.

На шкале углов нанесены штрихи для отсчета передних углов от 0° до 25° и задних -от 0° до 35°.

На дуге нанесена шкала чисел, где кроме оцифрованных штрихов имеются три неоцифрованных, соответствующих 14, 18 и 24 зубьям, и штрих со знаком оо, используемый при контроле углов цилиндрических фрез с числом зубьев более 60, протяжек, торцовых зубьев фрез и т.п.

По правому торцу дуги перемещается сменная линейка, удерживаемая от выпадения хомутиком. Линейка закрепляется в требуемом положении винтом в зависимости от шага зубьев измеряемого инструмента.

По пазу планки, закрепленной на секторе, перемещается нож, устанавливаемый на определенную высоту в зависимости от высоты зубьев измеряемого инструмента и закрепляемый винтом.

Число модификаций - 1.

Приборы 2УРИ применяются в машиностроении, приборостроении и других областях промышленности.

Технические характеристики

1) Диапазон измерения углов:

- передних - от 0° до 25°;

- задних - от 0° до 35°.

2) Цена деления шкалы углов - 1°.

3) Пределы основной абсолютной погрешности прибора 2УРИ как при незатянутом, так и при затянутом прижиме - ±20'.

4) Отклонение от прямолинейности:

- ножа и планки - не более 0,003 мм;

- линеек - не более 0,005 мм.

5) Габаритные размеры (длина х ширина х высота) - не более 132х68х 13 мм.

6) Масса - не более 0,17 кг.

7) Условия эксплуатации:

- нормальные условия применения: температура окружающего воздуха (20±5) °C, относительная влажность воздуха от 30 до 80 % при температуре 25 °C , атмосферное давление от 84 до 106 кПа;

- рабочие: температура окружающего воздуха (20±15) °C, относительная влажность воздуха не более 80 % при температуре 25 °C, атмосферное давление от 84 до 106,7 кПа;

8) Средний срок службы - не менее 3 лет.

Знак утверждения типа

Знак утверждения типа прибора 2УРИ наносят на прибор методом наклейки и на титульный лист эксплуатационного документа типографским способом.

Комплектность

В комплектность входят:

- прибор 2УРИ,

- линейка с узкой измерительной поверхностью,

- линейка с широкой измерительной поверхностью,

- футляр,

- руководство по эксплуатации.

Поверка

осуществляется по документу 2УРИ.000 РЭ «Прибор 2УРИ. Руководство по эксплуатации», раздел 5 «Методика поверки», утверждённому ГЦИ СИ ФБУ «Кировский ЦСМ» в августе 2012 г.

Перечень средств поверки (эталонов), применяемых при поверке:

1) Меры плоского угла Н1-2 ГОСТ 2875-88;

2) Концевые меры 1-Н4 по ГОСТ 9038-90;

3) Концевые меры 1-Н2 по ГОСТ 9038-90;

4) Линейка поверочная ЛД-0-125 ГОСТ 8026-92;

5) Пластина плоская стеклянная нижняя ПИ-60 ТУ 3-3.2123-88;

6) Образцы шероховатости поверхности Ra 0,16 мкм по ГОСТ 9378-93.

Сведения о методах измерений

2УРИ.000 РЭ «Прибор 2УРИ. Руководство по эксплуатации».

Нормативные документы

1) ТУ 2-034-617-2012 «Прибор 2УРИ. Технические условия».

2) ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
