Микроколориметры медицинские фотоэлектрические МКМФ-02
| Номер в ГРСИ РФ: | РБ 03 25 3871 13 |
|---|---|
| Раздел: | Средства измерений медицинского назначения [25] |
| Категория: | Колориметры |
| Производитель / заявитель: | ООО "НПФ "Медицина-Техника", г. Санкт-Петербург |
.Микроколориметры медицинские фотоэлектрические МКМФ-02 (далее микроколориметры) предназначены для измерения коэффициента пропускания биопроб объемом 0.5 мл или 1.0 мл при: биохимическом анализе и вычисления оптической плотности в клинико-диагностических лабораториях лечебно-профилактических учреждениях и научно-исследовательских институтах при проведении биохимических исследований.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 25 3871 13 |
| Наименование | Микроколориметры медицинские фотоэлектрические МКМФ-02 |
| Год регистрации | 2013 |
| Номер сертификата | 8653 |
| Дата регистрации | 2013-07-30 |
| Срок действия | 2018-03-01 |
| Получатель сертификата | ООО "НПФ "Медицина-Техника", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
ООО "НПФ "Медицина-Техника"
Адрес: ул. Бобруйская, д.7, 195009, г. Санкт-Петербург
Контакты: 542-29-71
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь при наличии набора светофильтров, обеспечивающих требуемую точность и допущенных к применению в Республике Беларусь в установленном порядке. |
| Методика поверки | Поверка проводится по методике 2Т2.853.036 ДЗ. |
| Признание поверки | Первичная при выпуске из производства: Тест-Санкт-Петербург (номер реестра - №019, шифр поверительного клейма - СП)(НТК №09-08). |
Поверители
Скачать
|
Описание типа РБ 03 25 3871 13 [2013-09-18]
rb-03-25-3871-13_2013-09-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 25 3871 13 [2008-12-23]
rb-03-25-3871-13_2008-12-23.pdf
|
Скачать |
Описание типа
Назначение
.Микроколориметры медицинские фотоэлектрические МКМФ-02 (далее микроколориметры) предназначены для измерения коэффициента пропускания биопроб объемом 0.5 мл или 1.0 мл при: биохимическом анализе и вычисления оптической плотности в клинико-диагностических лабораториях лечебно-профилактических учреждениях и научно-исследовательских институтах при проведении биохимических исследований.
Описание
Микроколориметр измеряет коэффициент пропускания исследуемого раствора относительно контрольного раствора. В качестве контрольного раствора используется дистиллированная вода или контрольный раствор, коэффициент пропускания, которого принимается равным 100 % (оптическая плотность равно нулю). На пути светового пучка поочередно устанавливается эталонный и исследуемый раствор.
Световой пучок от лампы накаливания, проходя через оптическую систему и исследуемый раствор в кювете, попадает на светочувствительный слой фотодиода, который является элементом отсчетно-измерительной схемы. В зависимости от значения коэффициента пропускания исследуемого раствора изменяется световой поток, прошедший через раствор и падающий на фотодиод. При этом изменяется ток фотодиода, а . следователь но, и электрический сигнал, подаваемый от преобразователя на микропроцессор.
Концентрация раствора определяется в зависимости от его коэффициента пропускания (оптической плотности) при помощи калибровочного коэффициента. введенного в память микропронессора.
Микроколориметры медицинские фотоэлектрические МКМФ-02 выпускаются в двух вариантах исполнения: МКМФ-02 и МКМФ-02(М). Микроколориметры отличаются комплектом поставки светофильтров. Микроколориметр МК‘МФ-02(М) дополнительно имеет гермостатирован ную к юне ту.
Внешний вид микроколориметра, место пломбирования прибора и предполагаемое место нанесения знака внесения в Госреестр СИ изображены на рисунках 1 и 2.

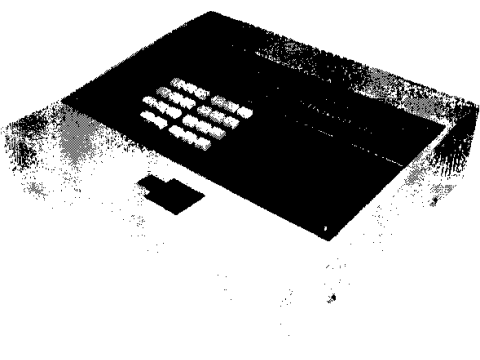

Рисунок 1 - Внешний вид микроколориметра медицинского фотоэлектрического МКМФ-02
.Место пломбирования прибора
Место нанесения знака --г
Рисунок 2 - Место пломбирования и нанесения знака утверждения типа
Технические характеристики
|
Наименование характерис тики |
Исполнение | |
|
МКМФ-02 |
МКМФ-02." М> | |
|
Диапазон измерений коэффициента пропускания, % |
от 1 до 100 | |
|
Пределы допускаемой систематической составляющей погрешности измерений коэффициента пропускания. % |
х! | |
|
Пределы допускаемого среднего квадратического отклонения случайной составляющей погрешности измерений коэффициента пропускания, выраженной в абсолютных единицах, % |
0 | |
|
Диапазон определения оптической плотности, ед.опт.пл. |
от 0 |
до 2 |
|
Значения длин волн максимумов пропускания светофильтров, нм |
425*15: 458±1О: 5154-10; 540*10: 570-х 10; 610+10 |
340±5; 405x5; : ' 458±10: 515110; ! 540±10; 57О± 10; 610*10 |
|
Температура в термостатированном кюветном отделении, °C |
: 37±1 ! | |
|
У словия эксплуатаци и: | ||
|
...... температура окружающего воздуха. °C |
от 10 до 35 |
j от i О до 30 |
|
- относительная влажность при температуре 25 °C. % - атмосферное давление. кПа (мм рт.ст.) |
8 от 84.0 до 106.7 |
0 (от 630 до 800» |
|
Напряжение питания: - напряжение переменного тока. В - частота, Гц |
220 50 |
... 'Л х1 |
|
Потребляемая мощность. В А. не более |
0 | |
|
Масса, кг, не более | ||
|
Наименование характеристики |
Исполнение МКМФ-02 1 МКМФ-(ФМ) |
|
Габаршныс размеры, мм. не более |
34().29хл)у |
|
Средняя парабозка на откат ч. не менее |
?500 |
|
( речний срок с !ужбы. iei не менее |
10 |
Знак утверждения типа
наносится на шильдик прибора методом ше.ткографши и на титульный лист эксплуатационной документации методом типографской печати.
Комплектность
В комплект поставки входят:
..... микроколориметр медицинский фотоэлекiричсский;
светофильтры - 6 шт. (МКМФ-02) и 7 шт. (МКМФ-02М):
..... прямоугольные кюветы 12 шт. (1,0 мл):
...... при вадлежноет и:
запасные части;
...... Руководство по эксплуатации 2Т2.853.О36 1’3);
■ Формуляр 2 Г2.853.О36 ФО;
Методика иоверки 2Т2.853.036 ДЗ.
Поверка
осуществляется по методике поверки 2Т2.853.036 ДЗ «Микроколориметр медицинский фотоэлектрический МКМФ-02. Методика поверки», coi тасованной ГЦ11 СИ ВНИИОФИ в 1989 году.
Основное оборудование, необходимое для поверки:
- набор аттестованных светофильтров НЛС-01.3 - 92 % Т. ПГ -0.5 %. 540 нм
Сведения о меги тиках (мет одах) измерении
Методы измерений изложены в Руководстве по экенлуитации в разделе 7 • Норядок работы»’
Нормативные документы
I. ГОСТ Р 50444-92 «Приборы, аппараты и оборудование медицинские. Обмине технически еусj i о в и я»,
2. ТУ 9443-005-39474748-2007 «Микроколориметры медицинские фотоэлектричсскне МКМФ-02. Технические условия».
3. Методика поверки 2Т2.853.036 ДЗ.
Рекомендации к применению
...... осуществление деятельности в сфере здравоохранения.
