Нутромеры индикаторные НИ с ценой деления 0,01 мм

Назначение

Нутромеры индикаторные с ценой деления 0.01 мм предназначены для измерения внутренних размеров от 6 до 1000 мм и определения отклонений внутренних размеров от номинального значения.

Физическая величина- длина (мм).

Описание

Принцип действия механический и заключается в передаче перемещения подвижного измерительного стержня отсчётному устройству.

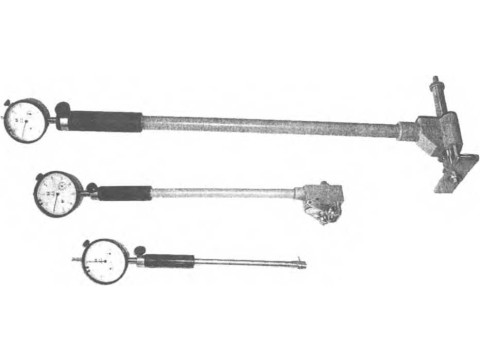

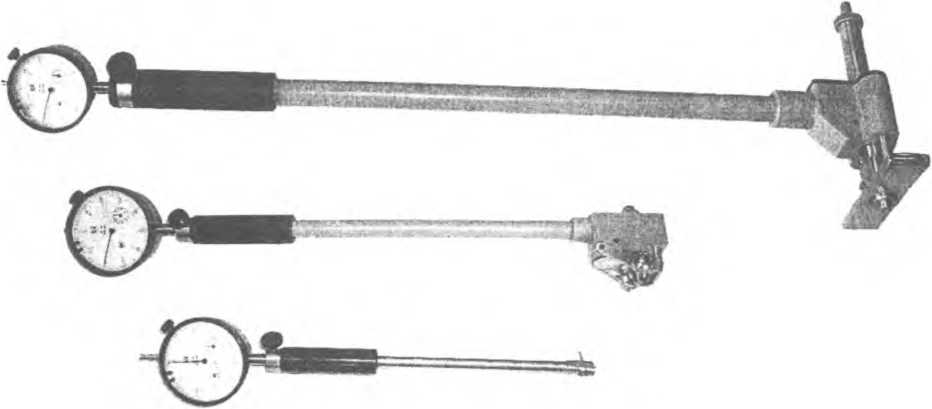

Нутромер состоит из корпуса соединенного с отсчетным устройством.

В качестве отсчетного устройства нутромеров используется индикатор часового типа с ценой деления 0,01 мм по ГОСТ 577-68.

Корпус нутромера оснащен подвижным измерительным стержнем и неподвижным измерительным стержнем, который закрепляется после установки на размер.

Измерительные стержни имеют сферические измерительные поверхности и расположены на одной линии измерения.

В нутромерах НИ 10 и НИ 18 перемещение подвижного измерительного стержня передается на отсчетное устройство при помощи клиновой передачи. В нутромерах НИ 50, НИ 100, НИ 160, НИ 250, НИ 450 перемещение подвижного измерительного стержня передается на отсчетное устройство при помощи рычажной передачи. В нутромерах НИ 700 и НИ 1000 подвижный измерительный стержень контактирует непосредственно с отсчетным устройством.

Для совмещения линии измерения нутромера с плоскостью, проходящей через ось измеряемого отверстия, служит центрирующий мостик.

Установка нутромеров на требуемый размер производится при помощи неподвижных измерительных стержней (шайб, удлинителя) по аттестованным кольцам или блоку концевых мер с боковиками.

Число модификаций - 9 (НИ 10. НИ 18. НИ 50. НИ 100. НИ 160, НИ 250. НИ 450.

Лист № 2

Всего листов 4

НИ 700, НИ 1000), отличающихся друг от друга в основном диапазоном измерения, габаритными размерами и массой.

Технические характеристики

- Модификация, диапазон измерений, погрешность нутромеров, включая погрешность индикатора, при температуре (20±5) °C и относительной влажности до 80 % при температуре 25° С и измерительное усилие указаны в таблице 1.

Таблица 1

- Размах показаний нутромеров не должен превышать 1/3 цены деления шкалы индика

тора.

- Наибольшая глубина измерения, наименьшее перемещение измерительного стержня, габаритные размеры и масса нутромеров указаны в таблице 2.

Та блица 2

- Средний срок Службы - не.менее 5 лет.

- Средний срок! сохраняемости - не менее 3 лет с переконсервацией через 2 года.

- Условия эксплуатации: температура окружающего воздуха (20±15) °C, относительная влажность воздуха не более 80 % при температуре 25 °C, атмосферное давление от 84 до 106.7 кПа.

Знак утверждения типа

Знак утверждения типа наносят на шкалу индикаторов методом офсетной печати и на титульный лист эксплуатационного документа - типографским способом.

Комплектность

В комплект нутромеров входят:

- индикатор;

- сменные измерительные стержни, шайбы, удлинитель в соответствии с таблицей 3;

- ключ;

- футляр;

- паспорт на индикатор;

- руководство по эксплуатации.

Таблица 3

Поверка

осуществляется по МИ 2194-92 «Рекомендации. ГСИ. Нутромеры индикаторные с ценой деления 0,01 мм. Методика поверки».

Перечень средств поверки (эталонов):

1) микроскоп инструментальный ИМЦЛ 150x50, Б ГОСТ 8074-82;

2) оптико-механическая машина ИЗМ по ТУ 3-3.1045-75;

3) концевые меры Н2-2 ГОСТ 9038-90;

4) приспособление с микрометрической головкой МГ по ГОСТ 6507-90 с диапазоном измерений от 0 до 25 мм, с пределом допускаемой погрешности ±1.5 мкм (приложение 4 МИ 2194-92).

5) кольца с диаметром равным нижнему пределу измерений нутромеров (6, 10, 18, 50, 100, 160 приложение 3 МИ 2194-92).

Сведения о методах измерений

НИ.000 РЭ «Нутромеры индикаторные с ценой деления 0,01 мм. Руководство по эксплуата-1ИИ».

Лист № 4

Всего листов 4

Нормативные документы

1) ГОСТ 868-82 «Нутромеры индикаторные с ценой деления 0,01 мм. Технические условия».

2) МИ 2194-92 «Рекомендации. ГСИ. Нутромеры индикаторные с ценой деления 0,01 мм. Методика поверки».

3) МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в Диапазоне Г Ю'6 - 50 м и длин волн в диапазоне от 0,2 до 50 мкм».

Рекомендации к применению

Нутромеры индикаторные НИ применяются в машиностроении, приборостроении и других областях промышленности при выполнении работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям;
