Меры длины концевые плоскопараллельные. Наборы № 8, 9, 22, 23, 24 классов точности 1, 2, 3 с номинальным значением длины до 1000 мм
| Номер в ГРСИ РФ: | РБ 03 01 4704 13 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | АО КИРОВСКИЙ ЗАВОД "КРАСНЫЙ ИНСТРУМЕНТАЛЬЩИК" (КРИН), г. Киров |
Меры длины концевые плоскопараллельные (далее - концевые меры) предназначены для использования в качестве рабочих мер для регулировки и настройки показывающих измерительных приборов и для непосредственного измерения размеров промышленных изделий. Физическая величина - длина (мм).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 4704 13 |
| Наименование | Меры длины концевые плоскопараллельные. Наборы № 8, 9, 22, 23, 24 классов точности 1, 2, 3 с номинальным значением длины до 1000 мм |
| Год регистрации | 2013 |
| Номер сертификата | 8651 |
| Дата регистрации | 2013-07-30 |
| Срок действия | 2016-12-15 |
| Получатель сертификата | ООО "КРИН", г. Киров, Россия (RU) |
Производитель / Заявитель
ООО "КРИН"
Адрес: ул. Попова, 9, г. Киров, 610035
Контакты: (8332)63-93-17, 63-11-15, suvor@kirovcsm.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 1604-87, МИ 2079-90, МИ 2186-92. |
| Признание поверки | Первичная при выпуске из производства: "Кировский завод "Красный инструментальщик" (закрытое акционерное общество) - ЗАО "КРИН" (номер реестра - №0683, шифр поверительного клейма - ББЗ)(НТК №07-11). |
Поверители
Скачать
|
Описание типа РБ 03 01 4704 13 [2014-02-07]
rb-03-01-4704-13_2014-02-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4704 13 [2011-11-17]
rb-03-01-4704-13_2011-11-17.pdf
|
Скачать |
Описание типа
Назначение
Меры длины концевые плоскопараллельные (далее - концевые меры) предназначены для использования в качестве рабочих мер для регулировки и настройки показывающих измерительных приборов и для непосредственного измерения размеров промышленных изделий. Физическая величина - длина (мм).
Описание
Меры длины концевые плоскопараллельные имеют форму прямоугольного параллелепипеда с двумя плоскими взаимно параллельными измерительными поверхностями. Концевые меры изготовляются из хромистой стали марки 12X1 ГОСТ 5950-2000 или из твердого сплава ГОСТ 3882-74 с высоким качеством отделки измерительных поверхностей, с хорошей притираемостью к стеклянным пластинам и друг другу и обладают высокой износостойкостью.

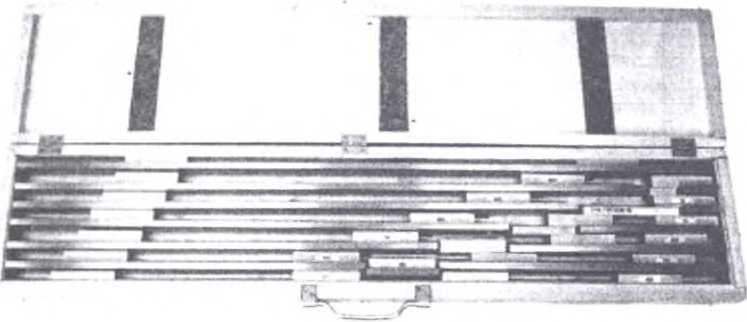

Набор концевых мер №24

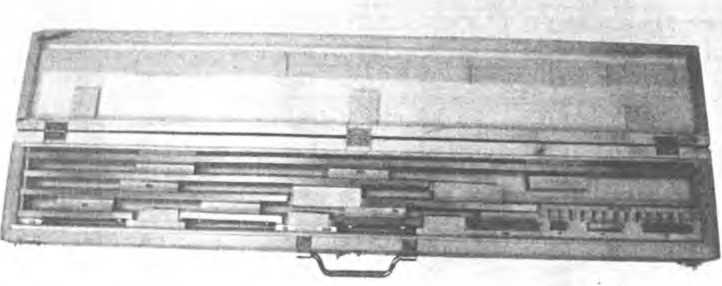

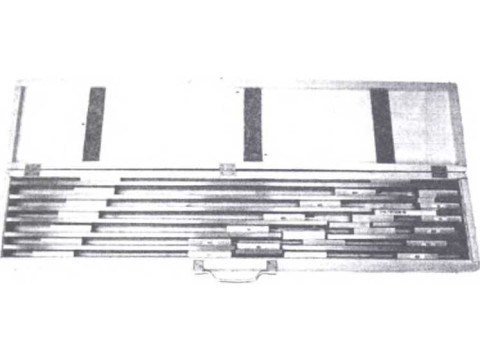

Набор концевых мер №9
Технические характеристики
Концевые меры поставляются наборами. Номера наборов, число мер в наборах, номинальные значения длины мер и их градация приведены в таблице 1.
Таблица 1
|
Номер набора |
Число мер в наборе |
Градация мер, мм |
Номинальные значения длины мер, мм |
Число мер |
Классы точности наборов из | |
|
стали |
твердого сплава | |||||
|
8 |
10 |
25 50 100 |
От 125 до 200 вкл. От 250 до 300 вкл. От 400 до 500 вкл. 50 - защитные меры |
4 2 2 2 |
1, 2 и 3 |
- |
|
9 |
12 |
100 |
От 100 до 1000 вкл 50 - защитные меры |
10 2 |
1, 2 и 3 |
- |
|
22 |
7 |
- |
21,2; 51,4; 71.5; 101,6; 126.8; 150; 175 |
- |
3 |
- |
|
23 |
13 |
- |
1.00; 1,00; 1,05; 1,10; 2,00; 2.00; 21,2; 51.4; 71,5; 101.6: 126,8; 150; 175 |
• |
- |
2иЗ |
|
24 |
25 |
1,00; 1.00; 1,04; 1,05; 1,06; 1,10; 1,11; 1,12; 1.13; 1,17; 1,18: 1,19; 2,00; 2,00; 21,2; 51,4; 71,5; 101,6; 126,8; 150; 175; 250;400;600;1000 |
2иЗ | |||
Примечание - Концевые меры в наборе №23 и №24 длиной свыше 2 мм изготовлены из стали.
Допускаемое отклонение длины концевых мер от номинальной при температуре 20 °C, и отклонение от плоскопараллельное™ измерительных поверхностей не должно превышать значений, указанных в таблице 2.
Таблица 2
|
Номинальные значе- |
Допускаемые отклонения | |||||
|
ния длины концевых |
длины от номинального |
значения, |
от плоскопараллельности, мкм, | |||
|
мер, мм |
± мкм, для классов точности |
для классов точности | ||||
|
1 |
2 |
3 |
1 |
2 |
3 | |
|
До 10 |
0,20 |
0,40 |
0,80 |
0,16 |
0,30 |
0,30 |
|
Св. 10 до 25 вкл. |
0,30 |
0,60 |
1,20 |
0,16 |
0,30 |
0,30 |
|
Св. 25 до 50 вкл. |
0,40 |
0,80 |
1,60 |
0,18 |
0,30 |
0,30 |
|
Св. 50 до 75 вкл. |
0,50 |
1,00 |
2,00 |
0,18 |
0,35 |
0,40 |
|
Св. 75 до 100 вкл. |
0,60 |
1,20 |
2,50 |
0,20 |
0,35 |
0,40 |
|
Св. 100 до 150 вкл. |
0,80 |
1,60 |
3,00 |
0,20 |
0,40 |
0,40 |
|
Св. 150 до 200 вкл. |
1,00 |
2,00 |
4,00 |
0,25 |
0,40 |
0,40 |
|
250 |
1,20 |
2,40 |
5,00 |
0,25 |
0,45 |
0,50 |
|
300 |
1,40 |
2,80 |
6,00 |
0,25 |
0,50 |
0,50 |
|
400 |
1,80 |
3,60 |
7,00 |
0,30 |
0,50 |
0,50 |
|
500 |
2,00 |
4,00 |
8,00 |
0,35 |
0,60 |
0,60 |
|
600 |
2,50 |
5,00 |
10,0 |
0,40 |
0,70 |
0,70 |
|
700 |
3,00 |
6,00 |
11,0 |
0,45 |
0,70 |
0,80 |
|
800 |
3,20 |
6,50 |
13,0 |
0,50 |
0,80 |
0,80 |
|
900 |
3,60 |
7,00 |
14,0 |
0,50 |
0,90 |
0,90 |
|
1000 |
4,00 |
8,00 |
16,0 |
0,60 |
1,00 |
1,00 |
Притираемость измерительных поверхностей концевых мер соответствует требованиям, указанным в таблице 3.
Таблица 3 ___ ___ ____
|
Класс точности концевых мер |
Притираемость концевых мер к нижним стеклянным плоским пластинам диаметром 60 мм по ТУЗ-3.2123-88 |
Притираемость концевых мер друг к другу | |
|
из стали длиной от 0,6 до 100 мм |
из твердого сплава длиной от 0,99 до 100 мм | ||
|
1,2иЗ |
Без интерференционных полос. Допускаются оттенки в виде светлых пятен, наблюдаемых в белом свете |
Усилие сдвига от 29,4 до 78,5 Н |
Усилие сдвига от 29,4 до 98,1 Н |
Изменение длины концевых мер 1, 2 и 3 классов точности в течение года вследствие нестабильности материала не превышает (0,05+0,001L) мкм, где L - длина концевой меры в мм.
Концевые меры изготовляются из стали с температурным коэффициентом линейного расширения в пределах 10,5 - 12,5 мкм на 1 м и 1°С при температуре от 10 °C до 30 °C.
Температурный коэффициент линейного расширения концевых мер из твердого сплава номинальным значением длины от 2 до 5 мм при температуре от 10 °C до 30 °C -3,5-12,5 мкм на 1м и 1°С.
Твердость измерительных поверхностей концевых мер из стали не ниже 800HV.
Параметр шероховатости измерительных поверхностей концевых мер Rz<0,063 мкм ю ГОСТ 2789-93.
Размеры поперечного сечения концевых мер (а, Ь) с номинальным значением длины:
- св. 1,0 до 10,1 мм: а = ЗО.о,з мм; b = 9^’°о мм;
- св. 10,1 до 1000 мм: а - З5.о,з мм; b = 9’°'°ц мм.
Лист № 4
Всего листов 5
Условия эксплуатации: температура окружающего воздуха (20±5) °C, относительная влажность воздуха не более 80 %, атмосферное давление от 84 до 106,7 кПа.
Средний срок службы концевых мер из стали- не менее 2 лет, из твердого сплава - не менее 4 лет.
Знак утверждения типа
Знак утверждения типа наносят на титульный лист эксплуатационного документа -типографским способом.
Комплектность
В комплектность входят: набор концевых мер; футляр; паспорт.
Поверка
осуществляется по:
1) МИ 1604-87 «Методические указания. ГСИ. Меры длины концевые плоскопараллельные. Общие требования к методикам поверки».
2) МИ 2079-90 «ГСИ. Меры длины концевые плоскопараллельные образцовые 3-4 разрядов и рабочие классов точности 1-5 длиной до 100 мм. Методика поверки».
3) МИ 2186-92 «ГСИ. Меры длины концевые плоскопараллельные образцовые 3 и 4-го разрядов и рабочие классов точности 1 - 5 длиной свыше 100 до 1000 мм. Методика поверки».
Перечень средств поверки (эталонов):
1) плоская стеклянная пластина нижняя ПИ 60-2 ТУ 3.3.2123-88;
2) контактный интерферометр типа ИКПВ;
3) Концевые меры образцовые 2НОЗ; 2НО8; 2НО9 ГОСТ 9038-90;
4) оптико-механическая машина типа ИЗМ ТУ 3 -3.1045 -75;
Сведения о методах измерений
МКП.1000 ПС «Меры длины концевые плоскопараллельные из стали и твердого сплава. Паспорт».
Нормативные документы
1) ГОСТ 9038-90 «Меры длины концевые плоскопараллельные. Технические условия».
2) МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1x10’6 - 50 м и длин волн в диапазоне 0,2 - 50 мкм».
3) МИ 1604-87 «Методические указания. ГСИ. Меры длины концевые плоскопараллельные. Общие требования к методикам поверки».
4) МИ 2079-90 «ГСИ. Меры длины концевые плоскопараллельные образцовые 3-4 Разрядов и рабочие классов точности 1-5 длиной до 100 мм. Методика поверки».
5) МИ 2186-92 «ГСИ. Меры длины концевые плоскопараллельные образцовые 3 и 4-го •азрядов и рабочие классов точности 1 - 5 длиной свыше 100 до 1000 мм. Методика поверки».
Лист № 5
Всего листов 5
Рекомендации к применению
Концевые меры применяются при осуществлении производственного контроля за соблюдением требований промышленной безопасности в машиностроении, приборостроении и других отраслях промышленности.
