Измерители лазерные триангуляционные РФ60х
| Номер в ГРСИ РФ: | РБ 03 01 3859 17 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | ООО "РИФТЭК", г. Минск |
|
Описание типа РБ 03 01 3859 17 [2016-09-16]
rb-03-01-3859-17_2016-09-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 3859 17 [2013-06-24]
rb-03-01-3859-17_2013-06-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 3859 17 [2009-04-20]
rb-03-01-3859-17_2009-04-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 3859 17 [2017-05-26]
rb-03-01-3859-17_2017-05-26.pdf
|
Скачать |
Измерители лазерные триангуляционные РФбОх (далее - измерители) предназначены для бесконтактного измерения перемещений технологических объектов по одной координате вдоль оси, задаваемой источником лазерного излучения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 3859 17 |
| Наименование | Измерители лазерные триангуляционные РФ60х |
| Год регистрации | 2017 |
| Номер сертификата | 10942 |
| Дата регистрации | 2017-02-28 |
| Срок действия | 2022-02-28 |
| Получатель сертификата | ООО "РИФТЭК", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "РИФТЭК"
Адрес: г. Минск, Логойский тракт, 22-311
Контакты: 265-35-13 / info@riftek.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1880-2016 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 01 3859 17 [2016-09-16]
rb-03-01-3859-17_2016-09-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 3859 17 [2013-06-24]
rb-03-01-3859-17_2013-06-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 3859 17 [2009-04-20]
rb-03-01-3859-17_2009-04-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 3859 17 [2017-05-26]
rb-03-01-3859-17_2017-05-26.pdf
|
Скачать |
Описание типа
Назначение
Измерители лазерные триангуляционные РФбОх (далее - измерители) предназначены для бесконтактного измерения перемещений технологических объектов по одной координате вдоль оси, задаваемой источником лазерного излучения.
Область применения - предприятия и организации различных отраслей промышленности: машиностроения, деревообработки, приборостроения.
Описание
Принцип действия измерителей основан на методе оптической триангуляции. Излучение полупроводникового лазера фокусируется объективом на объекте измерения. Рассеянное на объекте измерения излучение объективом фокусируется на позиционночувствительной линейке. Перемещение объекта измерения вызывает соответствующее перемещение изображения на линейке. Процессор сигналов рассчитывает расстояние до объекта по положению изображения светового пятна на линейке.
Измерители изготавливают четырех модификаций (РФ600, РФ603, РФ603Н8 и РФ605), в каждой из которых имеется ряд исполнений, отличающихся габаритными размерами, диапазоном измерения перемещений, базовым расстоянием до объекта измерения и быстродействием.
В качестве источника излучения используется красный полупроводниковый лазер, работающий на длине волны 660 нм, либо ультрафиолетовый полупроводниковый лазер, работающий на длине волны 405 нм.
Измерители имеют цифровой выход с целью снятия, обработки и отображения
накопленной информации.
Цифровой выход имеет интерфейс RS232 или RS485 для подключен
Внешний вид измерителей показан на рисунках 1.1 - 1.4.

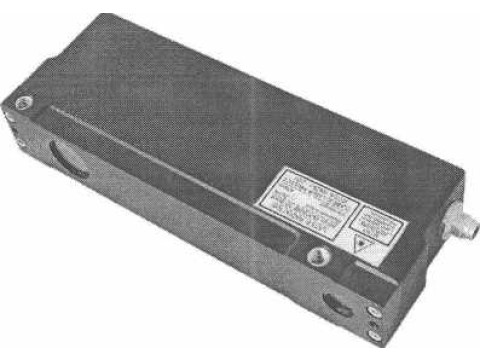

Рисунок 1.1 - Измеритель РФ600

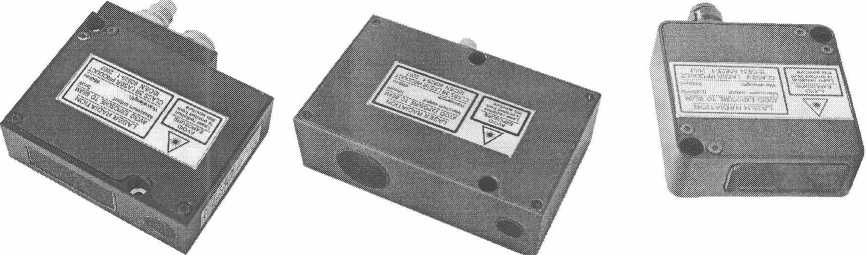

Рисунок 1.2 - Измеритель РФ603
Рисунок 1.3- Измерители РФ603Н5
Рисунок 1.4 - Измеритель РФ605
Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.
Возможные варианты расположения разъемов и кабельных вводов приведены в приложении Б.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики измерителей приведены в таблицах 1.1, 1.2.
Таблица 1.1
|
Наименование характеристики |
Значение для модификации: | |||||
|
РФ600 |
РФ603 |
РФ603Н8 |
РФ605 | |||
|
1 |
2 |
3 |
4 |
5 | ||
|
Диапазон измерения перемещений, мм |
от 10 до 2500 |
от 2 до 1250 |
от 2 до 1250 |
от 50 до 500 | ||
|
Дискретность отсчета, мм |
0,01 для диапазона от 10 до 39 мм 0,1 для диапазона от 40 до 399 мм 1 для диапазона от 400 до 2500 мм |
0,01 для диапазона от 2 до 39 мм 0,1 для диапазона от 40 до 399 мм 1 для диапазона от 400 до 1250 мм |
0,01 для диапазона от 2 до 39 мк> 0,1 для диапазона от 40 до 399 мм 1 для диапазона от 400 до 125 мм |
1 1 |
0,1 ДЛЯ диапазона от 50 до 399 мм 1 для диапазона от 400 до 500 | |
|
Г средств" реад-р ;' С^йст 2 и |
з 8 | |||||
Продолжение таблицы 1.1
|
1 |
2 |
3 |
4 |
5 |
|
Пределы приведенной погрешности, % от верхнего предела измерения перемещений |
±0,25 |
±0,25 |
±0,25 |
±0,25 |
|
Мощность лазерного излучения, мВт, не более |
20 |
20 |
70 |
0,95 |
|
Потребляемая мощность, Вт, не более |
2 |
2 |
4,8 |
2 |
|
Напряжение питания, В |
12 или 24 | |||
|
Габаритные размеры, мм, не более |
35x100x200 |
25x70x80 |
30x80x90 |
20x65x70 |
|
Масса (без кабеля), кг, не более |
0,51 |
0,11 |
0,15 |
0,07 |
Таблица 1.2 - Условия эксплуатации и транспортирования измерителей
|
Наименование характеристики |
Значение |
|
Условия эксплуатации измерителей: - температура окружающей среды, °C - относительная влажность, % |
От 0 до плюс 40 До 80 при 25 °C |
|
Условия транспортирования измерителей: - температура окружающей среды, °C - относительная влажность, % |
От минус 25 до плюс 55 До 98 при 25 °C |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и корпус измерителя способом, обеспечивающим сохранность в течение всего срока службы измерителя.
Комплектность
В комплект поставки входят:
1. Измеритель лазерный триангуляционный РФбОх
1 шт.
1 шт.
1 шт.
2. Программное обеспечение РФбОх-SP, разработчик ООО «РИФТЭК» - версия не ниже 1.0.7.0 (CD-диск)
3. Руководство по эксплуатации РФбОх.ОО.ООО.РЭ (CD-диск)
4. Методика поверки МРБ МП.1880-2016 "Измерители лазерные триангуляционные РФбОх. Методика поверки" (поставляется по отдельному заказу)
5. Картонная коробка
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100051163.003-2009 "Измерители лазерные триангуляционные РФбОх. Технические условия"
МРБ МП. 1880-2016 "Измерители лазерные триангуляционные РФбОх. Методика поверки".
Заключение
Измерители лазерные триангуляционные РФбОх соответствуют требованиям ТУ BY 100051163.003-2009, ТР ТС 020/2011 (декларация № ТС BY/112 11.01. ТР020 003 17053, срок действия до 05.05.2021)
Межповерочный интервал - не более 12 месяцев (для измерителей, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
220053 г. Минск, Старовиленский тракт, 93
тел. (017) 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
