Спирометры автономные запоминающие МАС2

Назначение

Спирометры автономные запоминающие МАС2 (далее - спирометры) предназначенные для оценки состояния дыхательной системы человека путем измерения, вычисления и сохранения в памяти прибора параметров внешнего дыхания, а также визуализации процессов дыхания. Наряду с определением параметров механики внешнего дыхания спирометры могут служить для оценки кислородного газообмена в легких, а также для визуализации пульсаций артериальной периферической крови, создаваемых сердечными сокращениями.

Область применения - учреждения здравоохранения, санаторно-курортные учреждения, профессиональная и научная медицина.

Описание

Принцип действия спирометра основан на измерении расхода воздуха, проходящего через первичный чувствительный элемент (сенсор потока типа трубок Флейша, Лилли) как при выдохе, так и при вдохе, методом перепада давления с преобразованием механической величины в электрический сигнал и его последующим представлением в цифровой форме. Для определения содержания углекислого газа и кислорода в выдыхаемом/вдыхаемом воздухе используется метод непрерывного отбора пробы воздуха в боковом потоке. Для отображения пульсаций артериальной периферической крови (пульсовой волны) применяется метод оптического чрезкожного сканирования капиллярного кровотока на двух длинах волн.

Спирометр состоит из :

- сенсора потока типа трубок Флейша, Лилли;

- датчика для пульсоксиметрии: датчик многоразовый типа SoftTip с мягким наконечником: большие R - 3212-9 Nellcor, R-3212-31 Nellcor или датчик многоразовый типа Finger clip F - 3212-31 Nellcor, F - 3212-9 Nellcor;

- модуля сопряжения (усиления, преобразования и передачи сигналов);

- сетевого адаптера типа «втыкаемый в сетевую розетку блок» с напряжением постоянного тока 12 В, 2А;

- вычислительного блока на базе одноплатной микро-ЭВМ (только для вариантов исполнения МАС2-Б, МАС2-С, МАС2-БМ);

- мембранной клавиатуры для ручного ввода данных (МАС2-Б, МАС2-С);

- жидкокристаллического индикатора для отображения информации (МАС2-Б, МАС2-С, МАС2-БМ) и для ручного ввода данных (МАС2-БМ).

Вычислительное устройство получает сигнал с измерительной головки, предварительно преобразованный в цифровую форму в модуле сопряжения, обрабатывает его, вычисляет параметры дыхания, а так же отображает процесс дыхания на экране в режиме "реального времени". Измеренные и вычисленные параметры автоматически преобразуются к внутрилегочным условиям (BTPS). Полученные реальные значения параметров внешнего дыхания соотносятся с хранящимися в памяти заданными величинами. Спирометр измеряет более 40 общепринятых параметров функции внешнего дыхания (по вдоху и выдоху).

Ввод данных о пациенте (рост, вес, возраст и др.) и управление спирометром осуществляется посредством встроенной в основной блок универсальной клавиатуры.

Спирометры изготавливают в пяти исполнениях: МАС2-Б, МАС2-С, МАС2-ПК, МАС2-ПКм, МАС2-БМ. В спирометрах МАС2-Б для отображения информации устанавливается монохромный жидкокристаллический индикатор, в МАС2-С, МАС2-БМ - цветной. Спирометры МАС2-ПК и МАС2-ПКм выполняют свои функции только при подключении к персональному компьютеру (ПК) и их совместном использовании.

Помимо базовых режимов работы спирометры могут содержать дополнительные режимы: пульсоксиметрия (отображение пульсовой волны) (для исполнений МАС2-С, МАС2-ПК), газоанализ (определение содержания углекислого газа и кислорода в выдыхаемом-вдыхаемом воздухе) (для исполнения МАС2-С).

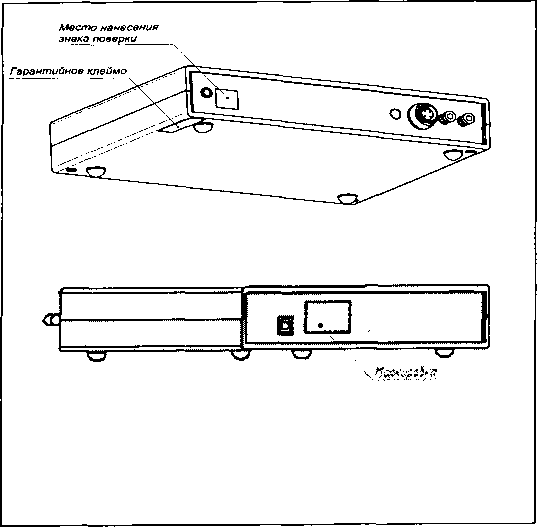

Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А.

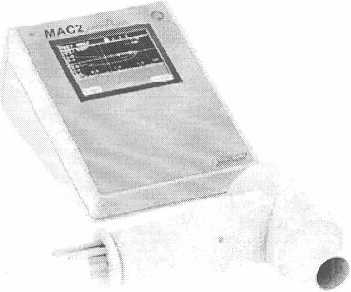

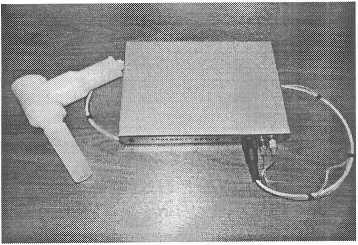

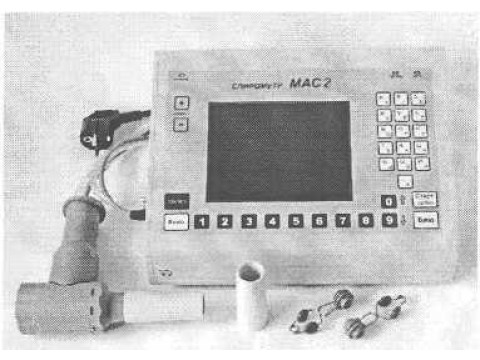

Внешний вид спирометров приведен на рисунках 1.1-1.5

Рисунок 1.1 - Спирометр МАС2-С

Рисунок 1.2 - Спирометр МАС2-Б

Рисунок 1.3- Спирометр МАС2-ПК

Рисунок 1.4- Спирометр МАС2-БМ

Рисунок 1.5 - Спирометр МАС2-ПКм

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1

Таблица 1
