Спирометры автономные запоминающие МАС2
| Номер в ГРСИ РФ: | РБ 03 25 3858 08 |
|---|---|
| Раздел: | Средства измерений медицинского назначения [25] |
| Категория: | Спирометры |
| Производитель / заявитель: | ООО «Белинтелмед», г. Минск |
Спирометры автономные запоминающие МАС2 (в дальнейшем спирометры), предназначены для оценки состояния дыхательной системы человека путем измерения, вычисления и сохранения в памяти прибора параметров внешнего дыхания, а также визуализации процесса дыхания.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 25 3858 08 |
| Наименование | Спирометры автономные запоминающие МАС2 |
| Год регистрации | 2008 |
| Номер сертификата | 5473 |
| Дата регистрации | 2008-09-30 |
| Срок действия | - |
| Получатель сертификата | ООО "Белинтелмед", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Белинтелмед"
Адрес: ул. Геологическая, 117, к. 8, 220138, г. Минск
Контакты: (017)2905270
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1846-2008 |
Поверители
Скачать
|
Описание типа РБ 03 25 3858 08 [2008-01-01]
rb-03-25-3858-08_2008-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 25 3858 08 [2009-01-08]
rb-03-25-3858-08_2009-01-08.pdf
|
Скачать |
Описание типа
Назначение
Спирометры автономные запоминающие МАС2 (в дальнейшем спирометры), предназначены для оценки состояния дыхательной системы человека путем измерения, вычисления и сохранения в памяти прибора параметров внешнего дыхания, а также визуализации процесса дыхания.
Область применения - клиники, поликлиники, санаторно-курортные учреждения, реабилитационные и диагностические центры в практике пульмонологии, анестезиологии, профпатологии, функциональной диагностики, спортивной медицины, аллергологии.
Описание
Спирометры выпускают в двух исполнениях: МАС2-Б и МАС2-С.
Внешний вид спирометров приведен на рис. 1.2.
Принцип действия спирометров основан на создании и измерении перепада давления при прохождении потока воздуха через резистивный сенсор потока. Датчик давления преобразует дифференцированное давление в электрический сигнал, обработка которого происходит в цифровом виде в микропроцессорном блоке.
Спирометры измеряют и вычисляют более 40 параметров внешнего дыхания человека. Результаты измерений и вычислений выводятся на жидкокристаллический дисплей и печатающее устройство, а также автоматически сохраняются в энергонезависимой памяти.
Процесс дыхания пациента отображается на экране спирометров в режиме "реального времени", что позволяет оператору контролировать процесс обследования.
Ввод данных о пациенте (рост. вес. возраст и др.) и управление спирометрами осуществляется посредсгвом встроенной в спирометр пленочной клавиатуры.
Места пломбирования спирометров и нанесения оттиска знака поверки указаны в приложениях Al, А2.

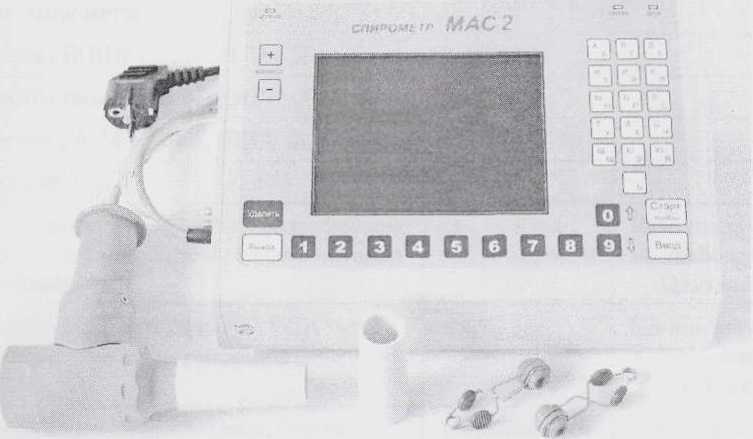

Рис. 1 Внешний вид спирометра М.АС2-Б
Рис. 2 Внешний вид спирометра МАС2-С
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон измерения объема выдыхаемого воздуха Допускаемая относительная погрешность измерения объема воздуха (при расходе от 0,8л/с до 1.6 л/с) Сопротивление постоянному воздушному потоку 1 (отребляемая мощность
- от 1 до 8 л.
- не более ±5 %.
- не более 98,1 Па.
- не более 40 В А.
- от 207 В до 253 В.
- не более 4 кг.
I [апряжение сети питания
Масса
Вид климатического исполнения спирометра - УХЛ 4.2 по ГОСТ 15150-69.
Степень зашиты оболочки 11’20 по ГОСТ 14254-96.
ЗНАК УТВЕРЖДЕНИЯ ТИНА
Знак утверждения типа в виде наклейки наносится на нижнюю крышку прибора (см. приложение А2) и на первую страницу паспорта методом типографической печати.
Комплектность
Таблица 1
|
Наименование |
Количество |
Примечание |
|
1 |
2 |
3 |
|
Спирометр автономный запоминающий МАС2-Б или МАС2-С |
1 | |
|
Кабель питания спирометра |
1 | |
|
Сенсор потока типа БПИЯ 101.00.00.03 СП |
I | |
|
Мундштук многоразовый типа БПИЯ 101.00.00.04 |
10 | |
|
Зажим для носа типа A-M-System. Cl 1IA |
2 | |
|
Удлини гель сетевой 3 м |
1 | |
|
Печатающее устройство формата А4 с интерфейсом ИРПР-М типа Xerox в комплекте с кабелем питания и интерфейсным кабелем |
1 |
Комплектуется по требованию заказчика |
|
Видеомонитор цветной с интерфейсом VGA типа TFT 19” в комплекте с кабелем питания и интерфейсным кабелем |
1 |
Комплектуется по требованию заказчика |
|
Мундштук одноразовый тина Мк-Пайп. Россия |
Определяется заказчиком |
Комплектуется по требованию заказчика |
|
Фильтр антибактериальный типа VBmax, США |
Определяется заказчиком |
Комплектуется по требованию заказчика |
|
Программное обеспечение «ИнтелСпиро» (встроено в спирометр) |
1 |
<0.
11родолжение таблицы 1
|
1 |
2 |
3 |
|
Установка поверочная для воспроизведения объемов воздуха типа АИП1Б 422.365.001 |
1 |
Комплектуется по требованию заказчика |
|
Паспорт БПИЯ 101.00.00.00 1IC |
1 | |
|
Руководство по эксплуатации Б11ИЯ 101.00.00.00 РЭ |
1 | |
|
Методика поверки спирометров МАС2 МРБ МП. 1846-2008 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 190604667.001-2008 (.’пирометры автономные запоминающие МАС2.
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
ГОСТ 20790-93 Приборы, аппараты и оборудование медицинские. Общие технические условия.
ГОСТ 30324.0-95 Изделия медицинские электрические. Общие требования безопасности.
МРБ MI 1.1846-2008 Спирометры автономные запоминающие МАС2. Методика поверки.
Заключение
Спирометры автономные запоминающие МАС2, исполнения МАС2-Б и МАС2-С, соответствуют требованиям ТУ BY 190604667.001-2008, ГОСТ 15150-69, ГОСТ 20790-93, ГОСТ 30324.0-95.
Межповерочный интервал не более 12 месяцев (для спирометров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научи о- и селедо вател ьс к и й
испытательный центр Бел!'ИМ
г. Минск, Старовилениский тракт. 93,
Тел. 334-98-13
Аттестат аккредитации № ВY/l 12 02.1.0.0025
