Координатно-измерительные машины Мастер (далее - КИМ) предназначены для измерений геометрических размеров и координат точек поверхности детали.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 10349 23 |
| Наименование | Координатно-измерительные машины Мастер |
| Год регистрации | 2023 |
| Номер сертификата | 17010 |
| Дата регистрации | 2023-10-12 |
| Срок действия | 2028-10-12 |
| Получатель сертификата | ООО «СТМ Инжиниринг», г. Минск, Республика Беларусь |
Производитель / Заявитель
«Xi’an Lead Metrology Co., Ltd», Китай
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МРБ МП.3726-2023 «СОЕИ РБ. Координатно-измерительные машины Мастер. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 01 10349 23 [2023-10-12]
rb-03-01-10349-23_2023-10-12.pdf
|
Скачать |
Описание типа
Назначение
Координатно-измерительные машины Мастер (далее - КИМ) предназначены для измерений геометрических размеров и координат точек поверхности детали.
Область применения - автомобильная промышленность, станкостроение, авиационная промышленность и другие отрасли промышленности.
Описание
Принцип действия КИМ основан на считывании координат с осей X, Y, Z и последовательном измерении точек поверхности детали с последующим расчетом линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Конструкция КИМ портальная, с неподвижным или подвижным (только для модификаций Мастер ТОП) измерительным столом, боковым приводом портала, перемещающихся на воздушных подшипниках. Подвижный портал перемещается с помощью ременной передачи привода оси Y. Перемещение по оси X, Y и пиноли по оси Z обеспечивается сервоприводом.
Три направляющие КИМ образуют декартову базовую систему координат X. У, Z, в которой расположена подвижная трехмерная измерительная головка. Перемещения центра щупа головки измеряются цифровыми измерительными системами, установленными вдоль каждой из осей.
КИМ выпускаются в следующих модификациях (исполнениях), которые отличаются диапазонами измерений, метрологическими характеристиками, габаритными размерами и массой:
Мастер ТОП (исполнения Мастер ТОП 866 S, Мастер ТОП 1086 S, Мастер ТОП 1286 S, Мастер ТОП 12108 S, исполнения с повышенной точностью Мастер ТОП 866 Н, Мастер ТОП 1086 Н, Мастер ТОП 1286 И, Мастер ТОП 12108 Н);
Мастер Лайт (исполнения Мастер Лайт 654 S, Мастер Лайт 866 S, Мастер Лайт 1086 S, Мастер Лайт 1286 S, Мастер Лайт 1586 S, исполнения с повышенной точностью
|
Мастер Лайт 866 II, Мастер Лайт 1086 Н, Мастер Лайт 1286 Н, Мастер . |
Лайт 1586 Н); | |||||||
|
Мастер |
Эксперт |
(исполнения Мастер Эксперт 866, |
Мастер |
Эксперт |
1287, | |||
|
Мастер |
Эксперт |
1587, |
Мастер |
Эксперт |
12108, |
Мастер |
Эксперт |
15108. |
|
Мастер |
Эксперт |
22108, |
Мастер |
Эксперт |
25108, |
Мастер |
Эксперт |
30108, |
|
Мастер |
Эксперт |
151210, |
Мастер |
Эксперт |
221210, |
Мастер |
Эксперт |
251210, |
|
Мастер |
Эксперт |
301210, |
Мастер |
Эксперт |
221510, |
Мастер |
Эксперт |
251510, |
|
Мастер Эксперт 301510, Мастер Эксперт Мастер Эксперт 301810, Мастер Эксперт 401810); |
221810, |
Мастер |
Эксперт |
251810, | ||||
|
Мастер |
Гранд |
(исполнения Мастер Гранд |
201512, |
Мастер |
Гранд |
251512, | ||
|
Мастер |
Гранд |
301512, |
Мастер |
Гранд |
201515, |
Мастер |
Гранд |
251515, |
|
Мастер |
Гранд |
301515, |
Мастер |
Гранд |
251812, |
Мастер |
Г ранд |
301812, |
|
Мастер |
Гранд |
251815, |
Мастер |
Гранд |
301815, |
Мастер |
Гранд |
252012, |
|
Мастер |
Гранд |
302012, |
Мастер |
Гранд |
252015, |
Мастер |
Гранд |
302015, |
|
Мастер |
Гранд-Д |
302012, |
Мастер |
Гранд-Д |
402012, |
Мастер |
Г ранд-Д |
502012, |
|
Мастер |
Гранд-Д |
602012, |
Мастер |
Гранд-Д |
302015, |
Мастер |
Гранд-Д |
402015, |
|
Мастер |
1 ранд-Д |
502015, |
Мастер |
Гранд-Д |
602015. |
Мастер |
Гранд-Д |
302515. |
|
Мастер |
1 ранд-Д |
402515, |
Мастер |
Гранд-Д |
502515, |
Мастер |
Гранд-Д |
602515. |
|
Мастер |
1 ранд-Д |
403015, |
Мастер |
Гранд-Д |
503015, |
Мастер |
Гранд-Д |
603015 |
|
Мастер |
Гранд-Д |
402520, |
Мастер |
1 ранд-Д |
502520, |
Мас । ср |
1 ранд-Д |
602520 |
|
Мастер |
Гранд-Д |
403020, |
Мастер |
Гранд-Д |
503020, |
Мастер |
1 ранд-Д |
603020 |
|
Мастер |
Гранд-Д |
404020, |
Мастер |
Гранд-Д |
504020, |
Мастер |
Гранд-Д |
604020 |
|
Мастер |
Гранд-Д |
804020. |
Мастер |
Гранд-Д |
404030, |
Мастер |
Гранд-Д |
504030 |
|
Мастер |
Гранд-Д |
604030. |
Мастер |
Гранд-Д |
804030, |
Мастер |
Гранд-Д |
605020 |
Мастер Гранд-Д 605030);
Мастер Смарт (исполнения Мастер Смарт 432, Мастер Смарт 544. Мастер Смарт 655).
Измерения могут проводится в ручном (управление перемещением трехмерной измерительной головки осуществляется с пульта управления, имеющего возможность переключения режимов хода) и автоматическом (с помощью программного обеспечения, установленного на персональный компьютер, по заранее составленной программе) режимах.
КИМ могут быть оснащены контактными датчиками ГР20. ГР200, SP25/SP80.
КИМ работают под управлением программного обеспечения (далее ИО) Rational DMIS. Visual DMIS. PolyWorks. MODUS. Возможность изменения метрологически значимых фу 11 кци й о тсутствует.

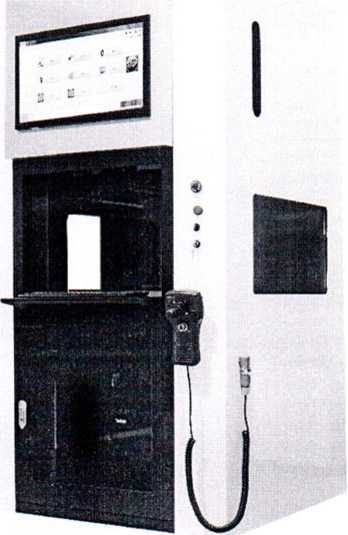

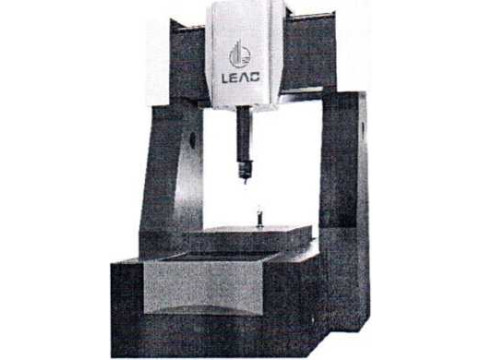

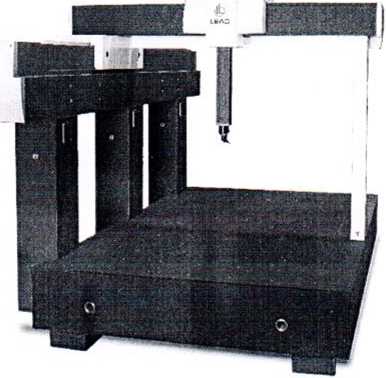

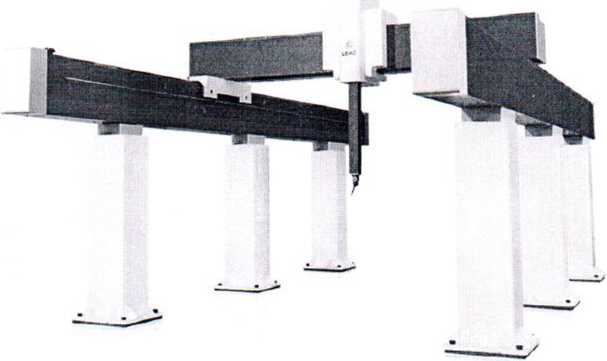

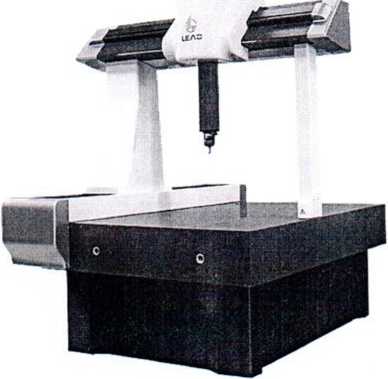

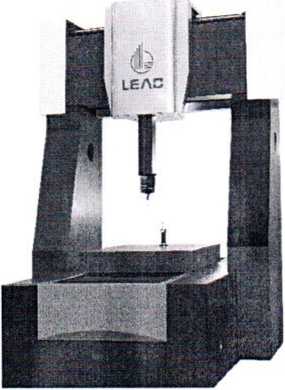

Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обяза тельные метрологические требования: представлены в таблице 1.
Таблица 1
|
Модификация |
Диапазон измерений длины по координатным осям, мм |
Пределы допускаемой абсолютной погрешности при измерении длины (МРЕе), мкм |
Допускаемая погрешность касания (МРЕр). мкм, не более |
Пределы допускаемой абсолютной погрешности при измерении длины (МРЕе), мкм |
Допускаемая погрешность касания (МРЕр), мкм, нс более |
Пределы допускаемой абсолютной погрешности при измерении длины (МРЕе), мкм |
Допускаемая погрешность касания (МРЕр), мкм, не более |
Допускаемая погрешность касания при сканировании (МРЕтнр), мкм, не более | ||
|
ось X |
ось Y |
ось Z |
измерительный датчик ТР20 |
измерительный датчик ТР200 |
измерительный датчик SP25/SP80 | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
И |
|
Мастер ТОП 866 S |
от 0 до 600 |
от 0 до 800 |
от 0 до 600 |
- |
— |
±(1,2 + L/300) |
1,4 |
±(0,8 + L/350) |
0,8 |
1,5 |
|
Мастер ТОП 1086 S |
от 0 до 800 |
от 0 до 1000 |
от 0 до 600 |
— |
— |
±(1.3 + L/300) |
1,5 |
±(1,0 + L/350) |
1,0 |
1,9 |
|
Мастер ТОП 1286 S |
от 0 до 800 |
от 0 до 1200 |
от 0 до 600 |
- |
— |
±(1,3 + L/300) |
1,5 |
±(1,0 + L/350) |
1.0 |
1,9 |
|
Мастер ТОП 12108 S |
от 0 до 1000 |
от 0 до 1200 |
от 0 до 800 |
- |
— |
±(1,6 + L/300) |
1,8 |
±(1,3 + L/350) |
1,3 |
2,4 |
|
Мастер ТОП 866 Н |
от 0 до 600 |
от 0 до 800 |
от 0 до 600 |
— |
- |
— |
— |
±(0,6 + L/400) |
0.6 |
1,3 |
|
Мастер ТОП 1086 П |
от 0 до 800 |
от 0 до 1000 |
от 0 до 600 |
- |
— |
— |
— |
±(0,8 + L/400) |
0.8 |
1,7 |
|
Мастер ТОП 1286 Н |
от 0 до 800 |
от 0 до 1200 |
от 0 до 600 |
— |
— |
±(0.8 + L/400) |
0.8 |
1,7 | ||
|
Мастер ТОП 12108 Н |
от 0 до 1000 |
от 0 до 1200 |
от 0 до 800 |
- |
— |
— |
— |
±(1,0 + L/400) |
1.0 |
2.1 |
|
Мастер Лайт 654 S |
от 0 до 500 |
от 0 до 600 |
от 0 до 400 |
±(2,3 + L/250) |
2,4 |
±(2.1 + L/250) |
2,2 |
±(1.8 + L/250) |
1,8 |
3,0 |
|
Мастер Лайт 866 S |
от 0 до 600 |
от 0 до 800 |
от 0 до 600 |
±(2.6 + L/250) |
2.7 |
±(2.4 + L/250) |
2,5 |
±(2,1 + L/250) |
2,1 |
3.2 |
|
Мастер Лайт 1 086 S |
от 0 до 800 |
от 0 до 1000 |
от 0 до 600 |
±(2,7 + L/250) |
2,8 |
±(2,5 + L/250) |
2,6 |
±(2,2 + L/250) |
2,2 |
3,3 |
|
Мастер Лай г 1 286 S |
от 0 до 800 |
от 0 до 1200 |
от 0 до 600 |
±(2.7 + L/250) |
2,8 |
±(2.5 + L/250) |
2,6 |
±(2,2 + L/250) |
2,2 |
3.3 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
Мастер Лайт 1586 S |
от 0 до 800 |
от 0 до 1500 |
от 0 до 600 |
±(2,7 + L/250) |
2.8 |
±(2,5 + 17250) |
2,6 |
±(2,2 + L/250) |
2,2 |
3.3 |
|
Мастер Лай т 654 11 |
от 0 до 500 |
от 0 до 600 |
от 0 до 400 |
±(1,9 + L/330) |
2,1 |
±(1.7 + 17330) |
2,1 |
±(1,4 + L/330) |
1,5 |
2,6 |
|
Мастер Лайт 866 Н |
от 0 до 600 |
от 0 до 800 |
от 0 до 600 |
±(2,0 + L/330) |
2.2 |
±(1.8 + L/330) |
э 2 |
±(1,6 + 17330) |
1,6 |
2,7 |
|
Мастер Лайт 1086 Н |
от 0 до 800 |
от 0 до 1000 |
от 0 до 600 |
±(2,1 + L/330) |
2,3 |
±(1,9 + 17330) |
2,3 |
±(1,7 + 17330) |
1,7 |
2.8 |
|
Мастер Лайт 1286 П |
от 0 до 800 |
от 0 до 1200 |
от 0 до 600 |
±(2,1 + L/330) |
2,3 |
±(1,9 + L/330) |
2,3 |
±(1,7 + 17330) |
1,7 |
2.8 |
|
Мастер Лайт 1586 П |
от 0 до 800 |
от 0 до 1500 |
от 0 до 600 |
±(2,1 + L/330) |
2.3 |
±(1.9 + L/300) |
2,3 |
±(1,7 + 17330) |
1,7 |
2,8 |
|
Мастер Эксперт 866 |
от 0 до 600 |
от 0 до 800 |
от 0 до 600 |
±(1,8 + L/350) |
2.0 |
±(1,6 + 17350) |
1,8 |
±(1,2 + 17350) |
1,2 |
2.0 |
|
Мастер Эксперт 1287 |
о т 0 до 800 |
от 0 до 1200 |
от 0 до 700 |
±(2,1 + 17330) |
2.2 |
±(1,8 + 17350) |
2.0 |
±(1,4 + L/35O) |
1,4 |
— |
|
Мастер Эксперт 1587 |
от 0 до 800 |
от 0 до 1500 |
от 0 до 700 |
±(2,0 + L/350) |
2.2 |
±(1.9 + 17330) |
2.0 |
±(1,4 + L/35O) |
1,4 |
2,2 |
|
Мастер Эксперт 12108 |
от 0 до 1000 |
от 0 до 1200 |
от 0 до 800 |
±(2,3 + L/350) |
2,5 |
±(2,1 + L/350) |
2,3 |
±(1,7 + L/350) |
1.7 |
2,5 |
|
Мастер Эксперт 15108 |
от 0 до 1000 |
от 0 до 1500 |
от 0 до 800 |
±(2,3 + L/350) |
2,5 |
±(2,1 + L/350) |
2.3 |
±(1,7 + L/35O) |
1,7 |
2,5 |
|
Мастер Эксперт 22108 |
от 0 до 1000 |
от 0 до 2200 |
от 0 до 800 |
±(2,3 + 17350) |
2,5 |
±(2,1 + L/350) |
2.3 |
±(1,7 + L/350) |
1,7 |
2,5 |
|
Мастер Эксперт 25108 |
от 0 до 1000 |
от 0 до 2500 |
от 0 до 800 |
±(2,3 + L/35O) |
2,5 |
±(2,1 + L/350) |
2,3 |
±(1,7 -г L/350) |
1,7 |
2,5 |
|
Мастер Эксперт 30108 |
от 0 до 1000 |
от 0 до 3000 |
от 0 до 800 |
±(2,3 + 17350) |
2.5 |
±(2,1 + L/350) |
2,3 |
±(1,7 + 17350) |
1.7 |
2,5 |
|
Мастер Эксперт 151210 |
от 0 до 1200 |
от 0 до 1500 |
от 0 до 1000 |
±(2,7 + L/35O) |
2.9 |
±(2.5 + 17350) |
2.7 |
±(2.0 + L/350) |
2,1 |
2,8 |
|
Мастер Эксперт 221210 |
от 0 до 1200 |
от 0 до 2200 |
от 0 до 1000 |
±(2,7 + L/350) |
2.9 |
±(2,5 + L/35O) |
2.7 |
±(2,0 + 17350) |
2,1 |
2.8 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Мастер Эксперт 251210 |
от 0 до 1200 |
от 0 до 2500 |
от 0 до 1000 |
±(2,7 + L/350) |
2,9 |
|
Мастер Эксперт 301210 |
от 0 до 1200 |
от 0 до 3000 |
от 0 до 1000 |
±(2,7 + 17350) |
2,9 |
|
Мастер Эксперт 221510 |
от 0 до 1500 |
от 0 до 2200 |
от 0 до 1000 |
±(3,1 + L/350) |
3,3 |
|
Мастер Экспер г 251510 |
от 0 до 1500 |
от 0 до 2500 |
от 0 до 1000 |
±(3,1 + L/350) |
3,3 |
|
Мастер Эксперт 301510 |
от 0 до 1500 |
от 0 до 3000 |
от 0 до 1000 |
±(3,1 + L/350) |
3,3 |
|
Мастер Эксперт 221810 |
от 0 до 1800 |
от 0 до 2200 |
от 0 до 1000 |
±(3,5 + L/350) |
3,7 |
|
Мастер Эксперт 251810 |
от 0 до 1800 |
от 0 до 2500 |
от 0 до 1000 |
±(3,5 +L/350) |
3,7 |
|
Мастер Эксперт 301810 |
от 0 до 1800 |
от 0 до 3000 |
от 0 до 1000 |
±(3,5 + L/350) |
3,7 |
|
Мастер Эксперт 401810 |
от 0 до 1800 |
от 0 до 4000 |
от 0 до 1000 |
±(3,5 + 17350) |
3,7 |
|
Мастер Гранд 201512 |
от 0 до 1500 |
от 0 до 2000 |
от 0 до 1200 |
±(3,3 + L/330) |
3,4 |
|
Мастер Гранд 251512 |
от 0 до 1500 |
от 0 до 2500 |
от 0 до 1200 |
±(3,3 + L/330) |
3,4 |
|
Мастер Гранд 301512 |
от 0 до 1500 |
от 0 до 3000 |
от 0 до 1200 |
±(3,3 + L/330) |
3,4 |
|
Мастер Гранд 201515 |
от 0 до 1500 |
от 0 до 2000 |
от 0 до 1500 |
±(3.6 +L/330) |
3,7 |
|
Мастер Гранд 251515 |
от 0 до 1500 |
от 0 до 2500 |
от 0 до 1500 |
±(3,6 + L/330) |
3,7 |
|
Мастер Гранд 301515 |
от 0 до 1500 |
от 0 до 3000 |
от 0 до 1500 |
±(3,6 + L/330) |
3,7 |
|
Мастер Гранд 251812 |
от 0 до 1800 |
от 0 до 2500 |
от 0 до 1200 |
±(3,9 +L/330) |
4,0 |
|
7 |
8 |
9 |
10 |
11 |
|
±(2,5 + L/350) |
2,7 |
±(2,0 + L/350) |
2,1 |
2,8 |
|
±(2,5 + L/350) |
2,7 |
±(2,0 + L/350) |
2,1 |
2,8 |
|
±(2,9 + L/350) |
3,1 |
±(2.5 + L/350) |
2,5 |
3,0 |
|
±(2,9 + L/350) |
3,1 |
±(2,5 + L/350) |
2,5 |
3.0 |
|
±(2,9 + L/350) |
3,1 |
±(2,5 + L/350) |
2,5 |
3,0 |
|
±(3,3 + L/350) |
3,5 |
±(2,9 + L/350) |
2,9 |
3,3 |
|
±(3,3 + L/350) |
3,5 |
±(2,9 + L/350) |
2,9 |
3,3 |
|
±(3,3 + L/350) |
3,5 |
±(2,9 + L/350) |
2,9 |
3,3 |
|
±(3,3 + L/350) |
3,5 |
±(2,9 + L/350) |
2.9 |
3,3 |
|
±(3,1 +L/330) |
3.2 |
±(2.9 + L/330) |
2,9 |
4.0 |
|
±(3,1 +L/33O) |
3,2 |
±(2.9 + L/330) |
2,9 |
4,0 |
|
±(3,1 +L/330) |
3,2 |
±(2,9 + L/330) |
2,9 |
4,0 |
|
±(3,4 + L/330) |
3,5 |
±(3.2 + L/330) |
3,2 |
4,3 |
|
±(3,4 + L/330) |
3,5 |
±(3,2 + L/330) |
3,2 |
4,3 |
|
±(3,4 + L/330) |
3.5 |
±(3,2 + L/330) |
3,2 |
4.3 |
|
±(3,7 + L/330) |
3.8 |
±(3,5 + L/330) |
3,5 |
4,6 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
Мастер Гранд 301812 |
от 0 до 1800 |
от 0 до 3000 |
от 0 до 1200 |
±(3,9 + L/330) |
4,0 |
±(3,7 + 17330) |
3.8 |
±(3,5 + L/33O) |
3,5 |
4,6 |
|
Мастер Гранд 251815 |
от 0 до 1800 |
от 0 до 1800 |
от 0 до 1500 |
±(4,2 + 17330) |
4,3 |
±(4.0 + L/330) |
4.1 |
±(3.8 + L/330) |
3,8 |
4,9 |
|
Мастер Гранд 301815 |
от 0 до 1800 |
от 0 до 3000 |
от 0 до 1500 |
±(4,2 + L/330) |
4,3 |
±(4.0 + L/330) |
4.1 |
±(3.8 + 17330) |
3,8 |
4,9 |
|
Мастер Гранд 252012 |
от 0 до 2000 |
от 0 до 2500 |
от 0 до 1200 |
±(4,2 + L/330) |
4,3 |
±(4,0 - 17330) |
4,1 |
±(3,8 + 17330) |
3,8 |
4,9 |
|
Мастер Гранд 302012 |
от 0 до 2000 |
от 0 до 3000 |
от 0 до 1200 |
-(4,2 + L/330) |
4,3 |
±(4.0 + L/330) |
4.1 |
±(3.8 - 17330) |
3.8 |
4,9 |
|
Мастер Гранд 252015 |
от 0 до 2000 |
от 0 до 2500 |
от 0 до 1500 |
±(4.4 + 17330) |
4.5 |
±(4,2 + L/330) |
4.3 |
±(4.0 - 17330) |
4,0 |
5,1 |
|
Мастер Гранд 302015 |
от 0 до 2000 |
от 0 до 3000 |
от 0 до 1500 |
±(4,4 + L/330) |
4.5 |
±(4.2 + L/330) |
4.3 |
±(4.0 - L/33O) |
4,0 |
5,1 |
|
Мастер Гранд-Д 302012 |
от 0 до 2000 |
от 0 до 3000 |
от 0 до 1200 |
±(5 + 5-L/1000) |
5.0 |
±(4.8 - 4.8 L/1000) |
4,8 |
±(4,5 +4.5-L/1000) |
4,5 |
5,0 |
|
Мастер Гранд-Д 402012 |
от 0 до 2000 |
от 0 до 4000 |
от 0 до 1200 |
±(5 + 5471000) |
5.0 |
±(4.8 + 4.8471000) |
4,8 |
±(4,5+ 4,5471000) |
4.5 |
5.0 |
|
Мастер Гранд-Д 502012 |
от 0 до 2000 |
от 0 до 5000 |
от 0 до 1200 |
±(5 + 5-L/1000) |
5.0 |
±(4,8 = 4,8471000) |
4.8 |
±(4,5+4.5471000) |
4.5 |
5,0 |
|
Мастер Гранд-Д 602012 |
от 0 до 2000 |
от 0 до 6000 |
от 0 до 1200 |
±(5 + 5471000) |
5,0 |
±(4.8 + 4.8471000) |
4,8 |
±(4.5 + 4,5471000) |
4,5 |
5,0 |
|
Мастер Гранд-Д 302015 |
от 0 до 2000 |
от 0 до 3000 |
от 0 до 1500 |
±(5 + 5171000) |
5,0 |
±(4,8+4,8471000) |
4,8 |
±(4,5+ 4,5471000) |
4.5 |
5,0 |
|
Мастер Гранд-Д 402015 |
от 0 до 2000 |
от 0 до 4000 |
от 0 до 1500 |
±(5 + 5-171000) |
5,0 |
±(4,8 + 4,8471000) |
4.8 |
±(4,5+ 4.5471000) |
4.5 |
5,0 |
|
Мастер Гранд-Д 502015 |
от 0 до 2000 |
от 0 до 5000 |
от 0 до 1500 |
±(5 + 5-171000) |
5.0 |
±(4,8+4,8471000) |
4.8 |
±(4.5+4,5471000) |
4.5 |
5,0 |
|
Мастер 1 ранд-Д 602015 |
от 0 до 2000 |
от 0 до 6000 |
от 0 до 1500 |
±(5 - 5-171000) |
5.0 |
±(4.8 -4.8471000) |
4.8 |
±(4,5+4,5-171000) |
4,5 |
5.0 |
|
Мастер Гранд-Д 302515 |
от 0 до 2500 |
от 0 до 3000 |
от 0 до 1500 |
=(5.5- 5,5471000) |
5,5 |
±(5 + 5471000) |
5,0 |
£(3,5+3,5-L/1000) |
5,0 |
6,0 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11___ |
|
Мастер I ранд-Д 402515 |
от 0 до 2500 |
от 0 до 4000 |
от 0 до 1500 |
±(5.5 + 5,5-171000) |
5,5 |
±(5 + 5-171000) |
5,0 |
±(3,5 + 3.5-171000) |
5,0 |
6,0 |
|
Мастер Гранд-Д 502515 |
от 0 до 2500 |
от 0 до 5000 |
от 0 до 1500 |
±(5,5 + 5,5-171000) |
5,5 |
±(5 + 5-171000) |
5,0 |
±(3,5 = 3,5-171000) |
5,0 |
6,0 |
|
Мастер Гранд-Д 602515 |
от 0 до 2500 |
от 0 до 6000 |
от 0 до 1500 |
±(5,5-5,5-171000) |
5,5 |
±(5 + 5-L/1000) |
5,0 |
±(3,5 + 3,5-171000) |
5,0 |
6,0 |
|
Мастер Гранд-Д 403015 |
от 0 до 3000 |
от 0 до 4000 |
от 0 до 1500 |
±(6 + 6-171000) |
6,0 |
±(5,5 + 5,5-Г/1000) |
5,5 |
±(5 + 5-L/1000) |
5.0 |
6.0 |
|
Мастер Гранд-Д 503015 |
от 0 до 3000 |
от 0 до 5000 |
от 0 до 1500 |
±(6 + 6-L/1000) |
6,0 |
±(5,5 + 5,5-L/1000) |
5,5 |
±(5 + 5-L/1000) |
5,0 |
6,0 |
|
Мастер Гранд-Д 603015 |
от 0 до 3000 |
от 0 до 6000 |
от 0 до 1500 |
±(6 + 6-171000) |
6.0 |
±(5,5 + 5,5-L/1000) |
5,5 |
±(5 + 5-171000) |
5,0 |
6,0 |
|
Мастер Гранд-Д 402520 |
от 0 до 2500 |
от 0 до 4000 |
от 0 до 2000 |
±(7 + 7-L/1000) |
7,0 |
±(6,5 + 6,5-171000) |
6,5 |
±(6 + 6-171000) |
6,0 |
7,0 |
|
Мастер Гранд-Д 502520 |
от 0 до 2500 |
от 0 до 5000 |
от 0 до 2000 |
±(7 + 7-L/1000) |
7,0 |
±(6,5-6,5-171000) |
6,5 |
±(6 + 6-L/1000) |
6,0 |
7,0 |
|
Мастер Гранд-Д 602520 |
от 0 до 2500 |
от 0 до 6000 |
от 0 до 2000 |
-(7 + 7-171000) |
7.0 |
±(6,5-6,5-171000) |
6,5 |
±(6 + 6-171000) |
6,0 |
7.0 ■ |
|
Мастер Гранд-Д 403020 |
от 0 до 3000 |
от 0 до 4000 |
от 0 до 2000 |
±(7 + 7-L/1000) |
7.0 |
±(6.5-6.5-171000) |
6,5 |
±(6 + 6-171000) |
6,0 |
7-° |
|
Мастер Гранд-Д 503020 |
от 0 до 3000 |
от 0 до 5000 |
от 0 до 2000 |
±(7 + 7-L/1000) |
7,0 |
±(6.5 + 6.5-1-/1000) |
6.5 |
±(6 + 6-171000) |
6.0 |
7,0 |
|
Мастер Гранд-Д 603020 |
от 0 до 3000 |
от 0 до 6000 |
от 0 до 2000 |
±(7 + 7-L/1000) |
7,0 |
±(6,5 -6,5-1-/1000) |
6,5 |
±(6 + 6-171000) |
6.0 |
7,0 |
|
Мастер Гранд-Д 404020 |
от 0 до 4000 |
от 0 до 4000 |
от 0 до 2000 |
±(8 + 8-L/1000) |
8.0 |
±(7,5- 7,5-171000) |
7,5 |
±(7 + 7-171000) |
7.0 |
8.0 |
|
Мастер Гранд-Д 504020 |
от 0 до 4000 |
от 0 до 5000 |
от 0 до 2000 |
±(8 + 8-171000) |
8.0 |
=(7,5-7.5-171000) |
7,5 |
±(7 + 7L/1000) |
7,0 |
8.0 |
|
Мастер Гранд-Д 604020 |
от 0 до 4000 |
от 0 до 6000 |
от 0 до 2000 |
±(8 + 8-171000) |
8.0 |
±(7,5 -7,5-171000) |
7,5 |
±(7 + 7-171000) |
7,0 |
8.0 |
|
Мастер Гранд-Д 804020 |
от 0 до 4000 |
от 0 до 8000 |
от 0 до 2000 |
±(8 + 8-171000) |
8.0 |
=(7,5- 7,5-Г/1000) |
7,5 |
±(7 + 7-171000) |
7,0 |
8.0 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
1 1 |
|
Мастер Гранд-Д 404030 |
от 0 до 4000 |
от 0 до 4000 |
от 0 до 3000 |
±(10+ 10-L/1000) |
10,0 |
±(9,5 + 9,5-171000) |
9.5 |
±(9 + 9-171000) |
9.0 |
10,0 |
|
Мастер Гранд-Д 504030 |
от 0 до 4000 |
от 0 до 5000 |
от 0 до 3000 |
±(10- 10-L/1000) |
10,0 |
±(9,5 + 9,5 L/1000) |
9,5 |
±(9 + 9-171000) |
9.0 |
10,0 |
|
Мастер Гранд-Д 604030 |
от 0 до 4000 |
от 0 до 6000 |
от 0 до 3000 |
±(10 - 10-L/1000) |
10,0 |
±(9,5 +9,5 Г/1000) |
9,5 |
±(9 + 9-171000) |
9,0 |
10.0 |
|
Мастер Гранд-Д 804030 |
от 0 до 4000 |
от 0 до 8000 |
от 0 до 3000 |
±(10 + 10-L/1000) |
10,0 |
±(9,5+9.5-171000) |
9,5 |
±(9 + 9-L/1000) |
9,0 |
10.0 |
|
Мастер Гранд-Д 605020 |
от 0 до 5000 |
от 0 до 6000 |
оз' 0 до 2000 |
±(10+ 10-L/1000) |
10,0 |
±(9,5+9,5-171000) |
9,5 |
±(9 + 9-L/1000) |
9.0 |
10.0 |
|
Мастер Гранд-Д 605030 |
от 0 до 5000 |
от 0 до 6000 |
от 0 до 3000 |
±(12 + 12-171000) |
12,0 |
±(11,5 + 11,5-171000) |
11,5 |
±(11 + 11-171000) |
1 1,0 |
12,0 |
|
Мастер Смарт 432 |
от 0 до 300 |
от 0 до 440 |
от 0 до 200 |
±(2,4 + 17250) |
2,5 |
±(2,4 + 17250) |
2.5 |
±(1,9+17300) |
2.0 |
3.0 |
|
Мастер Смарт 544 |
от 0 до 400 |
от 0 до 500 |
от 0 до 400 |
±(2,6 + L/250) |
2,6 |
±(2,6 + L/250) |
2,7 |
±(2,1+17300) |
2,2 |
3,2 |
|
Мастер Смарт 655 |
от 0 до 500 |
от 0 до 600 |
от 0 до 500 |
±(2,8 + 17250) |
2.8 |
±(2.8 + 17250) |
2.9 |
±(2.3+17300) |
2,4 |
3,4 |
|
Примечание L числовое значение, соответствующее измеренной длине в миллиметрах | ||||||||||
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблицах 2-3.
|
Модификация |
Габаритные размеры, мм, не более |
Максимальная нагрузка на стол, кг, нс более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Мастер 1011 866 S |
2170 |
1590 |
3450 |
1300 |
5000 |
|
Мастер ТОН 1086 S |
2570 |
1790 |
3450 |
1500 |
6300 |
|
Мастер ТОП 1286 S |
2970 |
1790 |
3450 |
1500 |
6900 |
|
Мастер ТОП 12108 S |
2970 |
1990 |
3850 |
1500 |
7600 |
|
Мастер ТОП 866 11 |
2170 |
1590 |
3450 |
1300 |
5000 |
|
Мастер ГОП 1086 11 |
2570 |
1790 |
3450 |
1500 |
6300 |
|
Мастер ТОП 1286 И |
2970 |
1790 |
3450 |
1500 |
6900 |
|
Мастер ТОП 12108 II |
2970 |
1990 |
3850 |
1500 |
7600 |
|
Мастер Лайт 654 S |
1420 |
1135 |
2310 |
500 |
900 |
|
Мастер Лайт 866 S |
1740 |
1420 |
2760 |
800 |
1300 |
|
Мастер Лайт 1086 S |
1940 |
1620 |
2760 |
1000 |
1700 |
|
Мастер Лайт 1286 S |
2140 |
1620 |
2760 |
1000 |
1900 |
|
Мастер Лайт 1586 S |
2440 |
1620 |
2760 |
1000 |
2200 |
|
Мастер Лайт 654 11 |
1420 |
1135 |
2310 |
500 |
900 |
|
Мастер Лай г 866 11 |
1740 |
1420 |
2760 |
800 |
1300 |
|
Мастер Лайт 1086 II |
1940 |
1620 |
2760 |
1000 |
1700 |
|
Мастер Лайт 1286 11 |
2140 |
1620 |
2760 |
1000 |
1900 |
|
Мастер Лайт 1586 И |
2440 |
1620 |
2760 |
1000 |
2200 |
|
Мас тер Эксперг 866 |
1800 |
1485 |
2730 |
1800 |
2200 |
|
Мастер Эксперт 1287 |
2200 |
1685 |
2930 |
1000 |
2600 |
|
Мастер Эксперт 1587 |
2500 |
1685 |
2930 |
1000 |
3000 |
|
Мастер Эксперт 12108 |
2200 |
1885 |
3130 |
1500 |
2900 |
|
Мастер Эксперт 15108 |
2500 |
1885 |
3130 |
1500 |
3300 |
|
Мастер Эксперт 22108 |
3580 |
1885 |
3130 |
2000 |
4200 |
|
Мастер Эксперт 25108 |
3880 |
1885 |
3070 |
2000 |
5200 |
|
Мастер Эксперт 30108 |
4380 |
1885 |
3070 |
2000 |
5900 |
|
Мастер Эксперт 151210 |
2500 |
2085 |
3530 |
2300 |
3600 |
|
Мастер Эксперт 221210 |
3580 |
2085 |
3530 |
2300 |
4600 |
|
Мастер Эксперт 251210 |
3880 |
2085 |
3470 |
2300 |
5500 |
|
Мастер Эксперт 301210 |
4380 |
2085 |
3470 |
2300 |
6500 |
|
Мас тер Эксперт 221510 |
3580 |
2385 |
3470 |
2500 |
5900 |
|
Мастер Экспер т 251510 |
3880 |
2385 |
3470 |
2500 |
6500 |
|
Мастер Эксперт 301510 |
4380 |
2385 |
3470 |
2500 |
7400 |
|
Мас тер Эксперт 221810 |
3580 |
2685 |
3470 |
2500 |
6700 |
|
Мас тер Экспер т 251810 |
3880 |
2685 |
3470 |
2500 |
7500 |
|
Мастер Эксперт 301810 |
4380 |
2685 |
3470 |
2500 |
8700 |
|
Мастер Экспер т 401810 |
5380 |
2685 |
3470 |
2500 |
11000 |
|
Мастер Гранд 201512 |
3250 |
2450 |
3900 |
2500 |
8000 |
|
Мастер Гранд 251512 |
3750 |
2450 |
3900 |
2600 |
9000 |
|
Мастер Гранд 301512 |
4250 |
2450 |
3900 |
2800 |
10000 |
|
Мастер Г ранд 201515 |
3250 |
2450 |
4500 |
2400 |
8500 |
|
Мастер Гранд 251515 |
3750 |
2450 |
4500 |
2600 |
10000 |
|
Мастер Г ранд 301515 |
4250 |
2450 |
4500 |
2800 |
11000 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Мастер Г ранд 251812 |
3750 |
2750 |
4500 |
3500 |
11800 |
|
Мастер Гранд 301812 |
4250 |
2750 |
3900 |
3500 |
13000 |
|
Мастер Гранд 251815 |
3750 |
2750 |
4500 |
3500 |
11800 |
|
Мастер Г ранд 301815 |
4250 |
2750 |
4500 |
3500 |
13300 |
|
Мастер Гранд 252012 |
3750 |
2950 |
4500 |
4000 |
12500 |
|
Мастер Гранд 302012 |
4250 |
2950 |
3900 |
4000 |
13900 |
|
Мастер Гранд 252015 |
3750 |
2950 |
4500 |
4000 |
12500 |
|
Мастер Гранд 302015 |
4250 |
2950 |
4500 |
4000 |
14200 |
|
Мастер Гранд-Д 302012 |
4940 |
3575 |
3640 |
- |
5000 |
|
Мастер Гранд-Д 402012 |
5940 |
3575 |
3640 |
- |
6000 |
|
Мастер Гранд-Д 502012 |
6940 |
3575 |
3640 |
- |
7000 |
|
Мастер Гранд-Д 602012 |
7940 |
3575 |
3640 |
- |
8000 |
|
Мастер Гранд-Д 302015 |
4940 |
3575 |
4240 |
- |
5180 |
|
Мастер Гранд-Д 402015 |
5940 |
3575 |
4240 |
- |
6180 |
|
Мастер Гранд-Д 502015 |
6940 |
3575 |
4240 |
- |
7180 |
|
Мастер Гранд-Д 602015 |
7940 |
3575 |
4240 |
- |
8180 |
|
Мастер Гранд-Д 302515 |
4940 |
4175 |
4240 |
- |
5430 |
|
Мастер Гранд-Д 402515 |
5940 |
4075 |
4240 |
- |
6430 |
|
Мастер Гранд-Д 502515 |
6940 |
4075 |
4240 |
- |
7430 |
|
Мастер Грапд-Д 602515 |
7940 |
4075 |
4240 |
- |
8430 |
|
Мастер Гранд-Д 403015 |
5940 |
4575 |
4240 |
- |
6680 |
|
Мастер Гранд-Д 503015 |
6940 |
4575 |
4240 |
- |
7680 |
|
Мастер Гранд-Д 603015 |
7940 |
4575 |
4240 |
- |
8680 |
|
Мастер Гранд-Д 402520 |
5940 |
4200 |
5350 |
- |
8500 |
|
Мастер Гранд-Д 502520 |
6940 |
4200 |
5350 |
- |
9500 |
|
Мастер Гранд-Д 602520 |
7940 |
4200 |
5350 |
- |
10500 |
|
Мастер Гранд-Д 403020 |
5940 |
4700 |
5350 |
- |
9000 |
|
Мастер Гранд-Д 503020 |
6940 |
4700 |
5350 |
- |
10000 |
|
Мастер Гранд-Д 603020 |
7940 |
4700 |
5350 |
- |
11000 |
|
Мастер Гранд-Д 404020 |
6940 |
5700 |
5350 |
- |
9500 |
|
Мастер Гранд-Д 504020 |
9940 |
5700 |
5350 |
- |
10500 |
|
Мастер Гранд-Д 604020 |
7940 |
6700 |
5350 |
- |
11500 |
|
Мастер Гранд-Д 804020 |
9940 |
6700 |
5350 |
- |
13500 |
|
Мастер Гранд-Д 404030 |
11940 |
6700 |
5350 |
- |
9750 |
|
Мастер Гранд-Д 504030 |
6940 |
5700 |
7350 |
- |
10750 |
|
Мастер Гранд-Д 604030 |
7940 |
5700 |
7350 |
- |
11750 |
|
Мастер Гранд-Д 804030 |
9940 |
5700 |
7350 |
- |
13750 |
|
Мастер Гранд-Д 605020 |
7940 |
6700 |
5350 |
- |
12500 |
|
Мастер Гранд-Д 605030 |
11940 |
6700 |
7350 |
- |
14100 |
|
Мастер Смарт 432 |
1050 |
1010 |
1990 |
50 |
800 |
|
Мастер Смарт 544 |
1150 |
1260 |
2360 |
100 |
1100 |
|
Мастер Смарт 655 |
1250 |
1580 |
2540 |
150 |
1500 |
|
Наименование |
Значение |
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °C диапазон относительной влажности окружающего воздуха при температуре 25 °C, % |
от 18 до 22 от 30 до 70 |
|
Допускаемое изменение температуры в течение 1 ч, °C, не более |
0,5 |
|
Допускаемое изменение температуры в течение 24 ч, °C, не более |
L0 |
|
Диапазон напряжений питания от сети переменного тока с номинальной частотой 50 Гц, В |
от 218,5 до 241,5 |
Комплектность
Таблица 4
|
Наименование |
Количество |
|
Машина координатная измерительная Мастер* |
1 |
|
Программное обеспечение на электронном носителе |
1 |
|
Измерительный датчик* |
1 |
|
Руководство по эксплуатации |
1 |
|
Компьютер |
1 |
|
*В соответствии с заказом | |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист руководства по эксплуатации.
Поверка осуществляется по МРБ МП.3726-2023 «Система обеспечения единства измерений Республики Беларусь. Координатно-измерительные машины Мастер. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
техническая документация (руководство по эксплуатации) «Xi’an Lead Metrology Со., Ltd», Китай;
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);
технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/201 1);
методику поверки:
МРБ МП.3726-2023 «Система обеспечения единства измерений Республики Беларусь. Координатно-измерительные машины Мастер. Методика поверки».
Перечень средств поверки: представлен в таблице 5.
_______________________ Наименование и тип средств поверки_______________________ Термогигрометр UniTess ТНВ1___
Термометр контактный____________________________________________________
Меры длины концевые плоскопараллельные 3 разряда___________________________
Сфера эталонная диаметром 25 мм____________________________________________
Система лазерная интерференционная XL-80___________________________________
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: представлена в таблице 6.
Таблица 6
|
Идентификационное наименование ПО |
Номер версии ПО (идентификационный номер) |
|
Visual DMIS CNC |
7.5.3.2008 |
|
Rational DMIS |
7.0 |
|
Poly Works |
PWMS 2022 IR5.1 |
|
Modus |
1.9 |
Примечание - Допускается применение более поздних версий ПО.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: координатно-измерительные машины Мастер соответствуют требованиям документации производителя (руководство по эксплуатации) «Xi’an Lead Metrology Со., Ltd», Китай, TP ТС 020/2011, TP ТС 004/2011.
Р1роизводитель средств измерений
«Xi’an Lead Metrology Со., Ltd»
Enterprise Accelerator 18 Building, W2 Qinling Avenue, Caotan Technology Industrial Base, Xi'an High-Tech Zone, Shaanxi Province, P.R. China
Уполномоченное юридическое лицо. проводившее испытания средств измерсний/метрологическую экспертизу единичного экземпляра средс тв измерений Республиканское унитарное предприятие «Белорусский государственный институт м с 1 рол огии »(Бел ТИМ)
Республика Беларусь. 220053. г. Минск, Старовилспский тракт, 93
Телефон:+375 17 374-55-01
факс:+375 17 244-99-38
e-mail: info@bclgim.by
1[риложения: 1. Фотографии общего вида средств измерений на 4 листах.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений па 1 листе.
Директор БелГИМ А.В. Казачок
Приложение 1 (обязательное) Фотографии общего вида средств измерений
Рисунок 1.1 Фотография общего вида координатно-измерительных машин Мас тер TOI I (изображение носит иллюстративный характер)
Рисунок 1.2 - Фотография общего вида координатно-измерительных машин Мастер Лайт (изображение носит иллюстративный характер)
Рисунок 1.3 - Фотография общего вида координатно-измерительных машин Мас тер Эксперт
(изображение носи т иллюстративный характер)
Рисунок 1.4 - Фотография общего вида координатно-измерительных машин Мастер Гранд
(изображение носи т иллюстративный характер)
Рисунок 1.5 - Фотография общего вида координатно-измерительных машин Мастер Гранд-Д
(изображение носит иллюстративный характер)
l£A°
Рисунок 1.6 — Фотография общего вида координатно-измерительных машин Мастер Смарт
(изображение носи т иллюстративный харак тер)
НАЗВАНИЕ ИЗДЕЛИЯ: КООРДИНАТНО-ИЗМЕРИТЕЛЬНАЯ МАШИНА
МАСТЕР ЛАПТ 1086 Н
ВЕС: 1700 кг
МАКСИМАЛЬНАЯ НАГРУЗКА: 1000 кг
ДИАПАЗОН ИЗМЕРЕНИЯ:800 * 1000 * 600 мм
ПОДАЧА ВОЗДУХА: 0,6-1,0 МПа
ЭЛЕКТРОПИТАНИЕ: от 218.5 до 241.5 В. 50 Гц
МОЩНОСТЬ ПОТРЕБЛЕНИЯ: 1000 Вт
ЗАВОДСКОЙ НОМЕР: 20230514
ГОД ИЗГОТОВЛЕНИЯ: 05.2023
ПРОИЗВЕДЕНО ПО ЗАКАЗУ: ООО «СТМ ИНЖИНИРИНГ». РЕСПУБЛИКА БЕЛАРУСЬ
Смотрите также
