Счетчики перемещающихся объектов злею ровные лазерные "BAS-1K-4" предназначены для подсчета стеклянных бутылок любого цвета и прозрачности, любого наполнения или пустых, с этикетками или без них, наполненных пластиковых бутылок, других емкостей, предназначенных для жидкостей, находящихся в вертикальном положении.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 26 3645 08
Наименование	Счетчики перемещающихся объектов электронные лазерные BAS-1K-4
Год регистрации	2008
Номер сертификата	5081
Дата регистрации	2008-01-29
Срок действия	2013-01-29
Получатель сертификата	UAB "VIKAMA", Литва (LT)

Производитель / Заявитель

UAB "VIKAMA"

Адрес: Savanoriupr. 180, LT-03154 Vilnius-9, LITHUANIA.

Контакты: +370 5 264 38 86 / vikama@zebra.lt

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МП.МН 1222-2003

Поверители

Скачать

	Описание типа РБ 03 26 3645 08 [2008-01-01] rb-03-26-3645-08_2008-01-01.pdf	Скачать
	Описание типа РБ 03 26 3645 08 [2008-04-01] rb-03-26-3645-08_2008-04-01.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность Заключение

Назначение

Область применения - пищевая отрасль промышленности, в том числе при учете спиртосодержащей продукции.

Описание

Счетчики перемещающихся объектов электронные лазерные "BAS-1K-4" состоят из следующих основных узлов:

- лазерный датчик:

- микропроцессорный контроллер, в составе:

— микропроцессор;

— фискальная память;

— дисплей;

- клавиатура;

— узел связи с внешним компьютером;

- узел сигнала "АВАРИЯ";

- блок стабилизатора питания;

- блок коммутации внешнего устройства;

- блок последовательного ввода/вывода внешнего компьютера;

- источник бесперебойного питания с аккумулятором.

Принцип действия счетчиков основан на перекрытии оптического лазерного канала, проходящими через оптическую зону действия стеклянными бутылками любого цвета и прозрачности, любого наполнения или пустых, с этикетками или без них, наполненными

Лист 1 Листов 5

СЧЕТЧИКИ ПЕРЕМЕЩАЮЩИХСЯ ОБЪЕКТОВ ЭЛЕКТРОННЫЕ ЛАЗЕРНЫЕ "BAS-1K-4"

Внесены в Государственный реестр средств измерений.

Регистрационный № 367 QP

Выпускают по технической документации UAB "VIKAMA", Литовская Республика.

ластиковыми бутылками, другими емкостями, предназначенными для жидкостей, находящимися в вертикальном п ол ожени и.

Фотоприемники размещены в глубине корпусов лазерного датчика и реагируют только на узконаправленный луч. что обеспечивает защиту от внешних вспышек и освещенности. Лазерный датчик позволяет установить:

- направление движения бутылок или других емкостей для жидкостей;

- считать количество подсчитываемых бутылок в соответствии с установленным лазерным уровнем (конструктивно выполнено 3 лазерных уровня);

- устанавливать нахождение в зоне оптического действия лазерного датчика постороннего объекта, отличающегося от подсчитываемых бутылок или других емкостей и формировать сигнал "АВАРИЯ";

- формировать сигнал "АВАРИЯ" при засветке посторонним световым источником (посторонний лазер, электрический фонарь и т.д.);

- формировать сигнал "АВАРИЯ" при поломке лазера или фотоприемника, а также при поломке всего датчика.

Наличие трех лазерных уровней позволяет подсчитывать бутылки различной высоты без переустановки лазерного датчика. Переход с уровня на уровень происходит автоматически, без участия оператора, в соответствии с предустановленными наименованием и кодом продукта (геометрические размеры бутылки - высота) при установке процесса разливки. При несоответствии наименования и кода продукта (геометрических размеров бутылки - высоты) лазерный датчик формирует сигнал "АВАРИЯ" с соответствующей записью в фискальной памяти.

Для обработки данных лазерною датчика используется микропроцессорный контроллер имеющий связь с внешним персональным компьютером. Контроллер снабжен индикаторным табло и клавиатурой.

Данные о количестве учтенных единиц продукции, времени и дате, другие сведения автоматически фиксируются в фискальной памяти в любой момент времени, а также при подаче сигнала "АВАРИЯ" или при включении/выключении контроллера.

При возникновении сигнала "АВАРИЯ" независимо от типа записи в фискальной памяти происходит отключение конвейера.

Схема с указанием мест нанесения повсрительного клейма-наклейки и мест пломбирования приведена в Приложении к описанию типа.

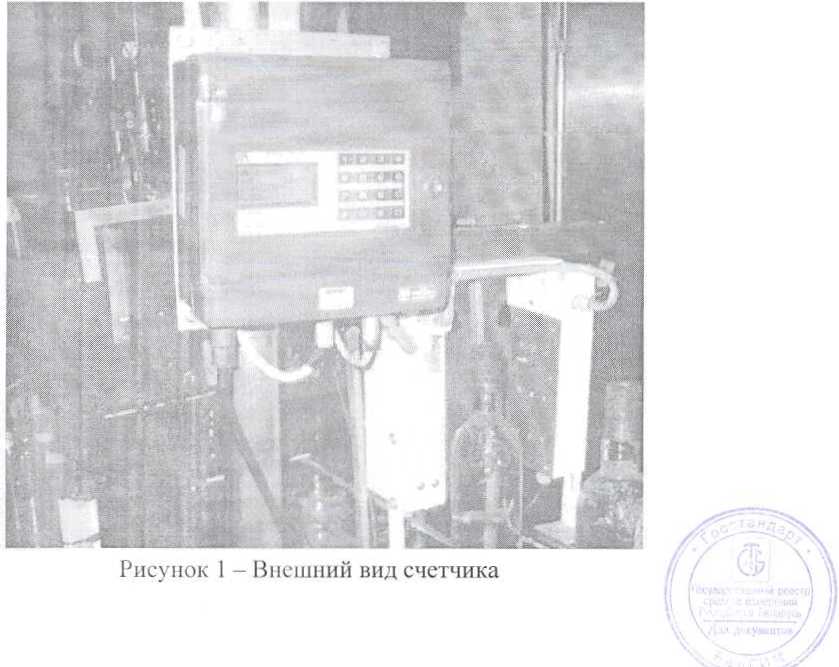

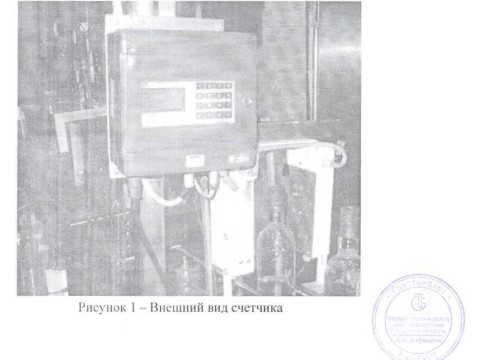

Внешний вид счетчика представлен на рисунке 1.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики счетчиков представлены в таблице 1.

Таблица 1.

Характеристика	Значение
Индикация показаний	Цифро-буквенный ЖКИ дисплей с подсветкой на 4 строки по 16 символов (латиница и кириллица)
Пределы относительной погрешности счета единиц продукции	±0,01 %
Фискальная память	есть
Сохранение показаний и архивных данных	не менее 40 лет
Режим работы	не менее 16 ч в сутки
Максимальная скорость счета	10 шт/с
Коммуникационный интерфейс	RS232 через транслятор на токовую петлю 20 мА
Номинальное напряжение питания счетчика	220 - 230 В с отклонением ±10 %, частотой (50 ± 1) Гц
Потребляемая мощность	не более 6 Вт
Рабочие условия эксплуатации	от 5 °C до 40 °C относительная влажность от 70 % до 95 % при температуре 25 °C
Габаритные размеры, мм. не более	счетчик	лазерный датчик
	180x180x100	240x360x80
Масса счетчика, кг, не более	10

Знак утверждения типа

Знак утверждения типа наносится на корпус микропроцессорного контроллера методом офсетной печати и на руководство по эксплуатации типографским способом.

Комплектность

Комплект поставки счетчиков перемещающихся объектов электронных лазерных "BAS-1K.-4" указан в таблице 2.

Таблица 2

Наименование, тип	Количество
Лазерный датчик	1
Микропроцессорный контроллер	1
Блок коммутации внешнего устройства	1
Блок последовательного ввода/вывода внешнего компьютера*	1
Источник бесперебойного питания с аккумулятором	1
Счетчик перемещающихся объектов электронный лазерный "BAS-1K-4". Техническое описание и инструкция по эксплуатации	1
Счетчик перемещающихся объектов электронный лазерный "BAS-1K-4". Паспорт	1
Система учета напитков разливаемых в стеклянные бутылки или в другие емкости предназначенные для жидкостей.	1* CD-ROM
Система учета напитков разливаемых в стеклянные бутылки или в другие емкости предназначенные для жидкостей. Техническое описание и инструкция по эксплуатации.	1*
Методика поверки МП.МН 1222-2003 "Счетчики электронные, электромеханические для учета готовой продукции"*	1 ij
Примечание: * - поставляется по требованию Заказчика._____________________________
