Измерители артериального давления автоматические и полуавтоматические серии LD

Назначение

Измерители артериального давления автоматические и полуавтоматические серии LD (далее - измерители) предназначены для измерения максимального (систолического) и минимального (диастолического) артериального давления человека.

Измерители определяют частоту пульса как справочную величину.

Измерители могут применяться в медицинских учреждениях и в бытовых условиях для индивидуального пользования.

Описание

Определение артериального давления осуществляется автоматически путем измерения параметров пульсовой волны косвенным осциллометрическим методом, при плавном снижении давления с использованием автоматического пневматического нагнетателя воздуха (для автоматических измерителей) или ручного пневматического нагнетателя воздуха (для полуавтоматических измерителей). В измерителях данного типа используется алгоритм обработки данных измерений Fuzzy, позволяющий учитывать особенности сердцебиения человека.

Измерители имеют следующие модификации:

• LD1, LD2, LD4 - измерители полуавтоматические с размещением манжеты на плече;

• LD3, LD3a, LD3s, LD5, LD5a, LD6, LD7, LD30 - измерители автоматические с размещением манжеты на плече;

• LD8, LD11 - измерители автоматические с размещением манжеты на запястье.

В состав автоматических измерителей входит блок электронный и манжета компрессионная, в состав полуавтоматических измерителей дополнительно входит пневматический нагнетатель. В состав автоматических измерителей LD3a, LD3s, LD5a, LD6, LD7, LD30 входит сетевой адаптер.

Манжета представляет собой эластичную пневмокамеру в чехле с застежкой для фиксации на запястье или плече пациента.

На лицевой части корпуса блока электронного находятся кнопки управления и дисплей.

В измерителях предусмотрена индикация служебной информации, результатов измерений, результатов предыдущего измерения и ошибок (разряд элементов питания ниже допустимого уровня, помехи от движения пациента).

Место нанесения знака поверки (клеймо-наклейка) указано в нию типа.

Внешний вид измерителей приведен на рисунках 1 - 9.

Рисунок 1 - Измеритель LD2

Рисунок 2 - Измеритель LD3

Рисунок 3 - Измеритель LD4

Рисунок 4 - Измеритель LD5

Рисунок 5 - Измеритель LD8

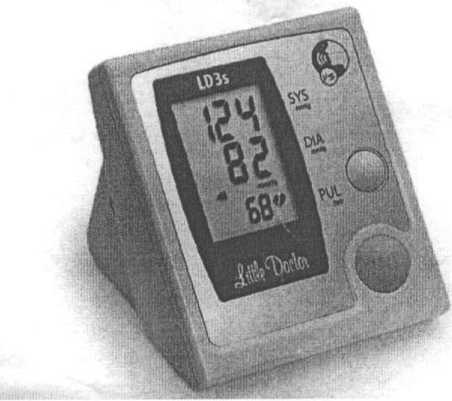

Рисунок 6 - Измеритель LD3s

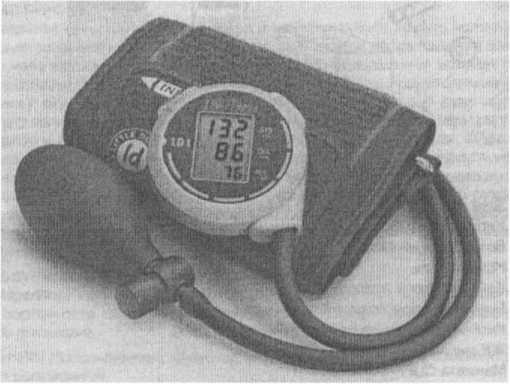

Рисунок 7 - Измеритель LD1

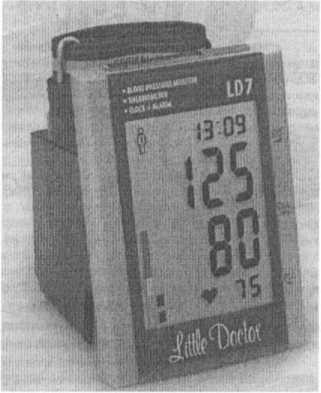

Рисунок 9 - Измеритель LD7

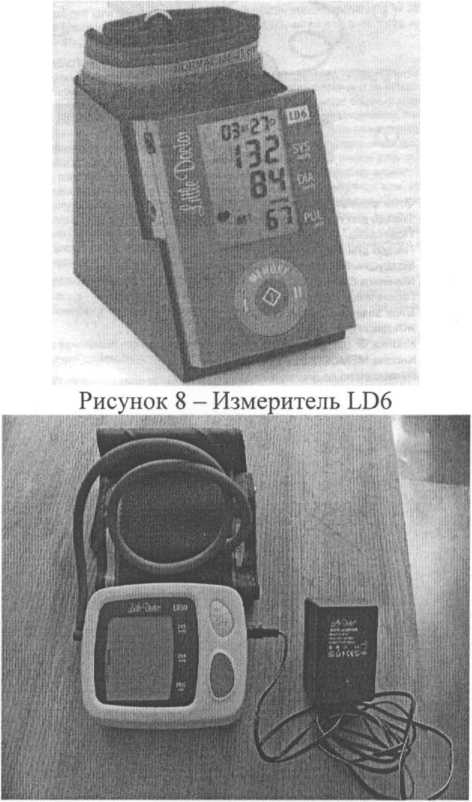

Рисунок 10 - Измеритель LD30

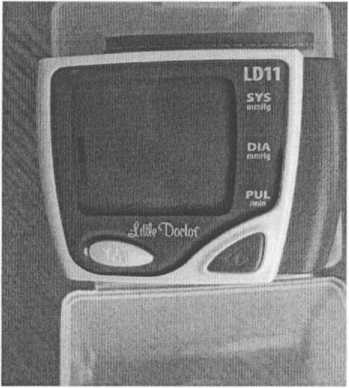

Рисунок 11 - Измеритель LD11

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики представлены в таблице 1.

Таблица 1

продолжение таблицы 1

Знак утверждения типа

Знак Утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

В комплект поставки измерителей входят:

- блок электронный;

- манжета компрессионная Cuff-LDA;

- комплект элементов питания;

- упаковка;

- руководство по эксплуатации;

- нагнетатель ручной пневматический (для полуавтоматических приборов).

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Документация фирмы ’’Shanghai Little Doctor Electronic Co., Ltd", Китай;

ГОСТ 20790-93 "Приборы, аппараты и оборудование медицинские. Общие технические требования";

ГОСТ 28703-90 "Приборы автоматические и полуавтоматические для косвенного измерения артериального давления. Общие технические требования и методы испытаний";

МРБ МП, 2281-2012 "Измерители артериального давления серии LD, WS, DS. Методика поверки".

Заключение

Измерители артериального давления автоматические и полуавтоматические серии LD соответствуют требованиям ГОСТ 20790-93, ГОСТ 28703-90 и документации фирмы "Shanghai Little Doctor Electronic Co., Ltd", Китай;

Межповерочный интервал - не более 12 месяцев (для измерителей, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
