Измерители артериального давления механические серии LD
| Номер в ГРСИ РФ: | РБ 03 25 1439 12 |
|---|---|
| Раздел: | Средства измерений медицинского назначения [25] |
| Производитель / заявитель: | "Little Doctor Electronic (Nantong) Co., Ltd", Китай |
Измерители артериального давления механические LD (далее по тексту - измерители) предназначены для косвенного определения систолического и диастолического артериального давления человека.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 25 1439 12 |
| Наименование | Измерители артериального давления механические серии LD |
| Год регистрации | 2012 |
| Номер сертификата | 7964 |
| Дата регистрации | 2012-07-05 |
| Срок действия | 2017-07-05 |
| Получатель сертификата | фирма "Shanghai Little Doctor Electronic Co., Ltd", Китай (CN) |
Производитель / Заявитель
фирма "Shanghai Little Doctor Electronic Co., Ltd"
Адрес: №4514-1 Cao'an Road Jiading District Shanghai 201804 P.R.
Контакты: 86 21 69596437 / 86 21 69596439
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2281-2016. |
Поверители
Скачать
|
Описание типа РБ 03 25 1439 12 [2009-09-08]
rb-03-25-1439-12_2009-09-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 25 1439 12 [2013-01-25]
rb-03-25-1439-12_2013-01-25.pdf
|
Скачать |
Описание типа
Назначение
Измерители артериального давления механические LD (далее по тексту - измерители) предназначены для косвенного определения систолического и диастолического артериального давления человека.
Измерители могут применяться в медицинских учреждениях и в бытовых условиях для индивидуального пользования.
Описание
Определение артериального давления осуществляется путем измерения избыточного давления воздуха в манжете в момент появления и исчезновения тонов Короткова. Измерители состоят из мембранного манометра, компрессионной манжеты и нагнетателя воздуха. Манжета соединена с манометром и нагнетателем с помощью штуцеров и трубок из латекса.
Манжета представляет собой эластичную пневмокамеру в чехле с застежкой для фиксации на плече пациента. Пневматический нагнетатель состоит из эластичного баллона и регулируемого клапана сброса давления.
Измерители имеют следующие модификации:
• LD-60, LD-61. Измеритель LD-60 комплектуется манжетой большого взрослого размера для окружности плеча 33-46 см (PN2LR). Измеритель LD-61 комплектуется манжетой взрослого размера для окружности плеча 25-36 см (PN2AR). Измеритель LD-60 комплектуется стетоскопом со встроенной в манжету головкой.
• LD-70, LD-70NR, LD-71, LD-71A. Измеритель LD-70 комплектуется манжетой с металлическим фиксирующим кольцом (N2AR). Измеритель LD-70NR комплектуется манжетой без фиксирующего кольца (N2A). Измеритель LD-71 и LD-71A комплектуются стетоскопом, измеритель LD-71А имеет стетоскоп со встроенной в манжету головкой.
• LD-80, LD-80Silver, LD-81, LD-90, LD-91. В данных измерителях манометр и нагнетатель жестко соединены. Измеритель LD-91 комплектуются стетоскопом. Измеритель LD-81 комплектуются стетоскопом со встроенной в манжету головкой.
• LD-100. Данный измеритель снабжен отсеком для хранения манжеты, а также комплектуется стетоскопом.
Внешний вид измерителей приведен на рисунках 1-5.
Место нанесения знака поверки (клеймо-наклейка) указано в iipmii'QCTiHUJ А к описанию типа.
Рисунок 2 - Измерители LD-70, LD-70NR, LD-71,LD-71A

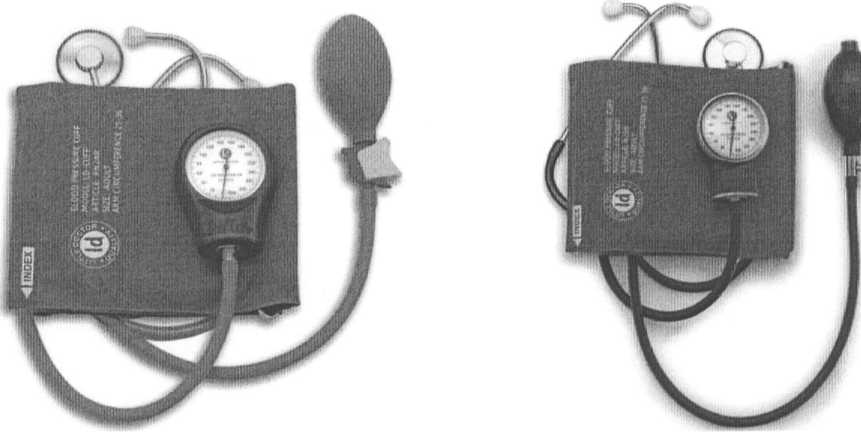

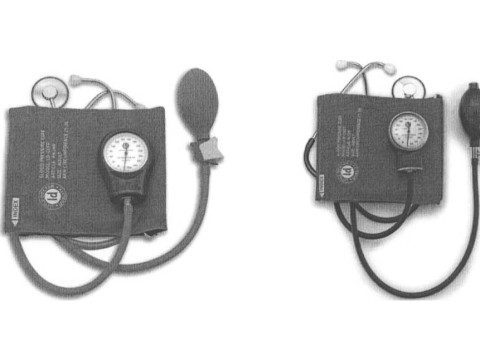

Рисунок 1 - Измерители LD-60, LD-61
Рисунок 4 - Измерители LD-90, LD-91

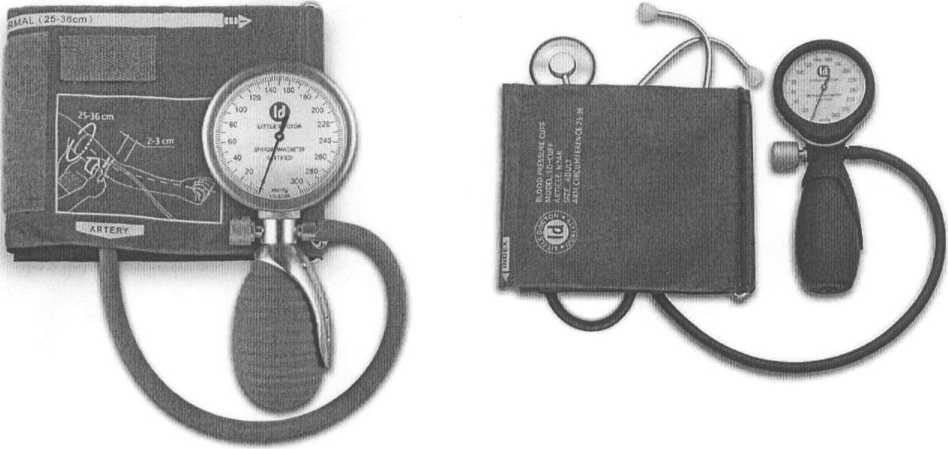

Рисунок 3 - Измерители LD-80, LD-80Silver, LD-81

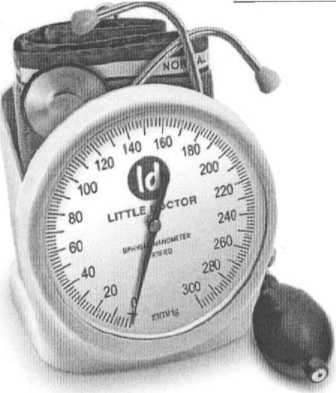

Рисунок 5 - Измеритель LD-100
fw< f*3SS5?Sj \ pecn-ft>»»i<w Бепаруа<) \Дли доку»ентад/
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерения давления воздуха в манжете, мм рт.ст. |
от 20 до 300 |
|
Пределы допускаемой основной абсолютной погрешности измерения давления воздуха в компрессионной манжете при температуре окружающего воздуха, мм рт.ст.: -от 15 °C до 25 °C - от 10 °C до 15 °C и от 25 °C до 40 °C |
± 3 ±6 |
|
Скорость снижения давления воздуха в манжете, мм рт.ст./с |
от 2 до 5 |
|
Условия эксплуатации: Диапазон температуры окружающего воздуха в рабочих условиях, °C Относительная влажность воздуха при эксплуатации, % Атмосферное давление, кПа |
от 10 до 40 от 30 до 85 от 86 до 106 |
|
Условия транспортирования: Диапазон температуры окружающего воздуха при транспортировании, °C Относительная влажность воздуха при транспортировании и хранении, % |
от минус 34 до плюс 65 не более 85 |
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Комплект поставки измерителей представлен в таблице 2.
Таблица 2_____________________________________________. .. .....
|
Наименование |
Исполнение | |||||
|
LD-60, LD-61 |
LD-70, LD-70NR LD-71,LD-71A |
LD-80, LD-80Silver, LD-81 |
LD-90, LD-91 |
LD-100 | ||
|
Манометр |
LD-S049 |
LD-S013 |
LD-S026 |
LD-S027 |
LD-S048 | |
|
Манжета компрессионная LD Cuff |
Для LD60: PN2LR (с пневмокамерой LD-S058L) Для LD61: PN2AR (с пневмокамерой LD-SO58A) |
Для LD-70, LD-7I, LD-71A: N2AR (с пневмокамерой LD-S02A) Для LD-70NR: N2A (с пневмокамерой LD-S02A) |
N1AR (с пневмокамерой LD-S01A) |
Для LD90: N1A (с пневмокаме рой LD-S01A) Для LD91: N2AR (с пневмокамерой LD-S01A) |
N2AR (с пневмокамеро! LD-S02A) | |
|
Пневматический нагнетатель |
LD-S052 |
LD-S014 |
LD-S068 (для LD-80, LD-80Silver) LD-S050 (для LD-81) |
LD-S051 |
LD-S014 | |
|
Стетоскоп |
LD Prof-Plus |
LD Prof-Plus |
LD Prof-Plus (для LD-81) |
LD Prof-Plus |
LD Prof-Plus | |
|
Клапан воздушный |
LD-S055 |
LD-S015 |
LD-S054 (для LD-80, LD-80Silvcr) LD-S053 (для LD-81) |
LD-S054 |
LD-S015 | |
|
Клапан обратный |
LD-S056 |
LD-S016 |
LD-S056 (для LD-80, LD-80Silver) LD-S016 (для LD-81) |
LD-S056 |
LD-S016 | |
|
Сумка |
LD-S059 |
LD-S059 |
LD-S060 (для LD-80, LD-80Silver) LD-S059 (для LD-81) |
LD-S059 |
— | |
|
Руководство по эксплуатации |
1 экз. |
1 экз. |
1 экз. |
1 ЭКЗ. | ||
|
Упаковка |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
& |
шт\ |
Государств» *ый реестр]
I средств намерении I \ Республики Беларусь/
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Shanghai Little Doctor Electronic Co., Ltd", Китай;
ГОСТ 20790-93 "Приборы, аппараты и оборудование медицинские. Общие технические требования";
ГОСТ 6915-89 "Приборы для измерения давления в сердечно-сосудистой системе (механические). Общие технические требования и методы испытаний";
МРБ МП. 2281-2012 "Измерители артериального давления серии LD, WS, DS. Методика поверки".
Заключение
Измерители артериального давления механические LD соответствуют требованиям ГОСТ 20790-93, ГОСТ 6915-89 и документации фирмы "Shanghai Little Doctor Electronic Co., Ltd", Китай;
Межповерочный интервал - не более 12 месяцев (для измерителей, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский
испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
