Машины для испытания на сжатие ИП-1
| Номер в ГРСИ РФ: | РБ 03 03 4471 12 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | ООО "ЗИМ Точмашприбор", г. Армавир |
Машины для испытания на сжатие ИП-1 (далее - машины) предназначены для измерений значений силы, при которой происходит разрушение стандартных образцов бетонов по ГОСТ 10180-90 и других строительных материалов при их статических испытаниях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 4471 12 |
| Наименование | Машины для испытания на сжатие ИП-1 |
| Год регистрации | 2012 |
| Номер сертификата | 7982 |
| Дата регистрации | 2012-07-05 |
| Срок действия | 2016-03-17 |
| Получатель сертификата | ОАО "Точмашприбор", г. Армавир Краснодарского края, Российская Федерация (RU) |
Производитель / Заявитель
ОАО "Точмашприбор"
Адрес: Северная промзона, г. Армавир Краснодарского края, 352913
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.136-74. |
| Признание поверки | Первичная при выпуске из производства: ОАО "Точмашприбор" (номер реестра - №0179, шифр поверительного клейма - АЕО)(НТК №11-10). |
Поверители
Скачать
|
Описание типа РБ 03 03 4471 12 [2010-11-29]
rb-03-03-4471-12_2010-11-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 4471 12 [2012-10-01]
rb-03-03-4471-12_2012-10-01.pdf
|
Скачать |
Описание типа
Назначение
Машины для испытания на сжатие ИП-1 (далее - машины) предназначены для измерений значений силы, при которой происходит разрушение стандартных образцов бетонов по ГОСТ 10180-90 и других строительных материалов при их статических испытаниях.
Описание
Принцип действия машин заключается в измерении нагрузки на образце, задаваемой с помощью гидравлического привода, при деформации образцов до разрушения при контролируемой скорости нагружения. Измерение нагрузки производиться путем преобразования давления в рабочем цилиндре в пропорциональный электрический сигнал с последующей обработкой этого сигнала в блоке измерения измерительной системы.
Машины представляют собой установку, состоящую из нагружающего устройства и пульта.
Нагружающее устройство состоит из основания, траверсы, двух резьбовых колонн, шаровой опоры с верхней плитой, рабочего цилиндра с нижней опорной плитой.
Пульт состоит из насосной установки и измерительной системы. Насосная установка состоит из бака, насосов нагнетания рабочей жидкости и гидравлического привода.
Измерительная система состоит из преобразователя измерительного и блока измерения.
Машины имеют четыре модификации, отличающиеся диапазонами измерения нагрузки, габаритными размерами и массой.
Машина ИП-100-1 по заказу потребителя оснащена приспособлением для испытаний образцов на изгиб по ГОСТ 10180-90,
КОПИЯ в

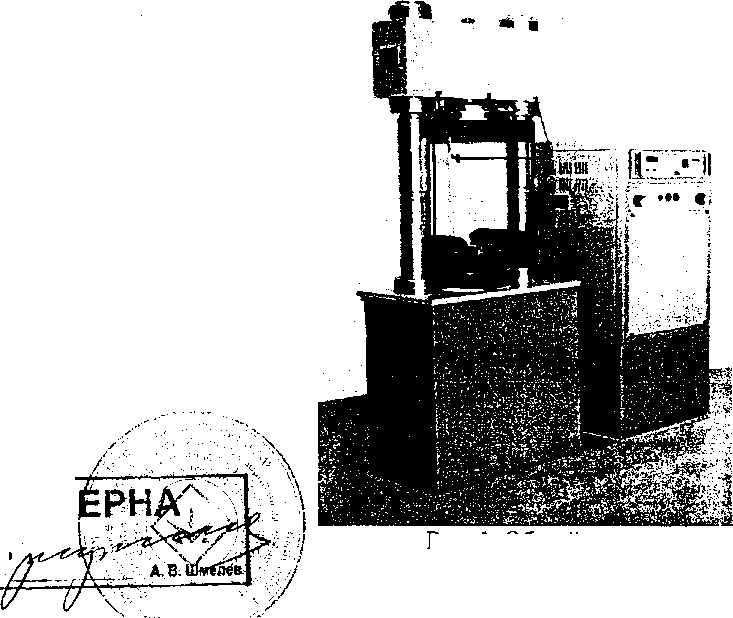

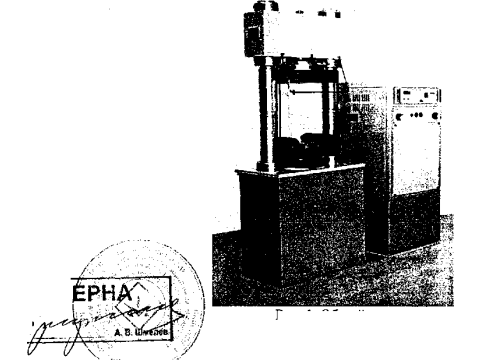

Рис. 1. Общий вид
Технические характеристики
Основные метрологические и технические характеристики машин приведены в таблице 1.
Таблица 1
|
Наименование параметра |
Модификация машин | |||
|
ИП-Г00-1 |
ИП-500-1 |
ИП-1000-1 |
ИП-2000-1 | |
|
1 ' |
i z |
3 |
4 |
5 |
|
Наибольшая предельная нагрузка, кН |
1 100 |
500 |
1000 |
2000 |
|
Наименьшая предельная нагрузка, кН |
1 |
5 |
10 |
20 |
|
Диапазоны измерения нагрузки, кН - основной - дополнительный |
от 2 до 100 от 1 до 2 |
от 10 до 500 от 5 до 10 |
от 20 до 1000 от 10 до 20 |
от 40 до 2000 от 20 до 40 |
|
Высота рабочего пространства, не менее, мм |
350 |
360 |
500 |
610 |
|
Ширина рабочего пространства, не менее, мм |
230 |
340 |
390 |
530 |
|
Размеры опорных плит (длина, ширина), не менее, мм |
210; 210 |
320; 320 |
320;320 |
320; 320 |
|
Ход поршня рабочего цилиндра, не менее, мм |
100 |
100 |
100 |
100 |
|
Наибольшая скорость перемещения поршня рабочего цилиндра вверх без нагрузки, не менее, мм/мин. |
600 |
160 |
120 |
60 |
|
Диапазон скоростей нагружения, кН/с |
от 0,25 до 25,0 |
от 0,5 до 25,0 |
от 1,0 до 100,0 |
от 2,0 до 100,0 |
|
Пределы допускаемой погрешности машины при измерении нагрузки при прямом ходе: - относительной в основном диапазоне измерения в % от измеряемой нагрузки - приведенной в дополнительном диапазоне измерения, % от предельной нагрузки диапазона |
± 1. • ± 1 | |||
|
Размах показаний машины (разность между наибольшими и наименьшими показаниями трех измерений нагрузки при прямом ходе), не более: - в основном диапазоне измерения в % от измеряемой нагрузки - в дополнительном диапазоне измерения, % от предельной нагрузки диапазона |
1 1 | |||
|
Вариация показаний машины (разность показаний между прямым и обратным ходами), не более: ~ в основном диапазоне измерения в % от измеряемой нагрузки - в дополнительном диапазоне измерения, % от предельной н>ифузки диапазона |
3 3 | |||
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
Пределы допускаемой погрешности поддержания скорости нагружения, начиная со значения равного 0,2 наибольшей предельной нагрузки машины до разрушающей нагрузки испытуемого образца, % от заданной скорости нагружения |
±25 | |||
|
Потребляемая мощность, не более, кВт |
1,1 |
1,5 |
2,6 |
2,6 |
|
Электрическое питание от сети ' переменного тока: - напряжение, В - частота, Гц |
от 360 до 440 от 49 до 51 | |||
|
Условия эксплуатации: -температура С - относительная влажность, % |
от +10 до +35 до 80 | |||
|
Степень защиты пульта по ГОСТ 14254-96 |
IP20 | |||
|
Габаритные размеры (длина, ширина, высота), не более, мм: |
1010, 605, 1330 |
1120, 600, 1350 |
1480, 750, 1850 |
17*0, 900, 2300 |
|
Масса, не более, кг |
340 |
680 |
1540 |
3160 |
|
Вероятность безотказной работы за 2000 ч |
),92 | |||
|
Средний срок службы, лет |
15 | |||
Знак утверждения типа
Знак утверждения типа наноситься на табличках, установленных на нагружающем устройстве и пульте, методом фотохимпечатания и на руководстве по эксплуатации типографским способом.
Комплектность
1. Нагружающее устройство - 1 шт.
2. Пульт - 1 шт.
3. Комплект инструмента и принадлежностей - 1 компл.
4. Комплект сменных частей 1 компл.
5. Руководство по эксплуатации - 1 экз.
6. Формуляр - 1 экз.
Поверка
осуществляется по ГОСТ 8.136-74 ГСП. Прессы гидравлические для испытаний строительных материалов. Методы и средства поверки.
Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации «Машины для испытания на сжатие ИП-1. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 28840^^^а1шйньГяля испытаний материалов на растяжение, сжатие и изгиб. Общие техничесй&*<р^овдиЖс>^
2. ГОСТ 8.0р5>^5 Г^К'Трсуддрственный первичный эталон и Государственная поверочная схема для (ЙЛЫ-
КОПИЯ ВЕРНЖЗТ^-SW
3. ГОСТ 8.136-74 ГСИ. Прессы гидравлические для испытаний строительных материалов. Методы и средства поверки.
Рекомендации к применению
применяются при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
