Стенд программно-метрологический для аттестации электрокардиографов М32-СИ1

Назначение

'1,1 Стенд программно-метрологический для аттестации электрокар-- диографов М32-СЙ1 С далее - изделие), предназначен для формирования и выдачи сигналов для проверки параметров электрокардиографов по ГОСТ 19687-89 и проверки электрокардиографов по тестовым электрокар-’ диосигналам, Изделие применяется в организациях, проводящих испытания* электрокардиографического оборудования,.

2 Описание '        ‘

2,1 Изделие состоит из:

- персональной электронно-вычислительной машины (ПЗВМ);

- платы сопряжения, устанавливаемой в ПЭВМ;

- блока‘преобразования данных БПД (БПД);

- блока проверки параметров БПП1 (БПП1):

- блока проверки параметров БПП2 (БПП2);        ’      . .

- блока проверки параметров БППЗ (БЛИЗ),-

2,2 ‘Изделие предназначено для проверки параметров электрокардиографов по ГОСТ 19687-89, при этом электрокардиограф через кабель отведений подключается к выходам БПП1СБПП2), и проверки электрокардиографов по тестовым злектрокардиосигналам, при этом электрокардиограф через кабель отведений подключается к выходам R, L, F, Cl, С2, СЗ, С4, СБ, СБ БПД,

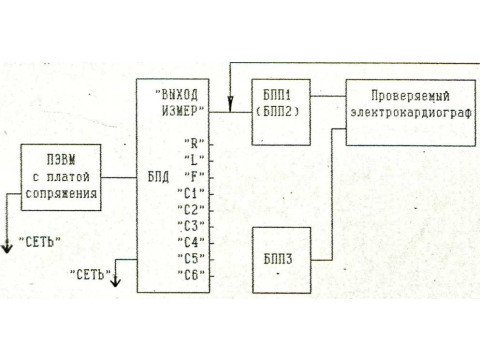

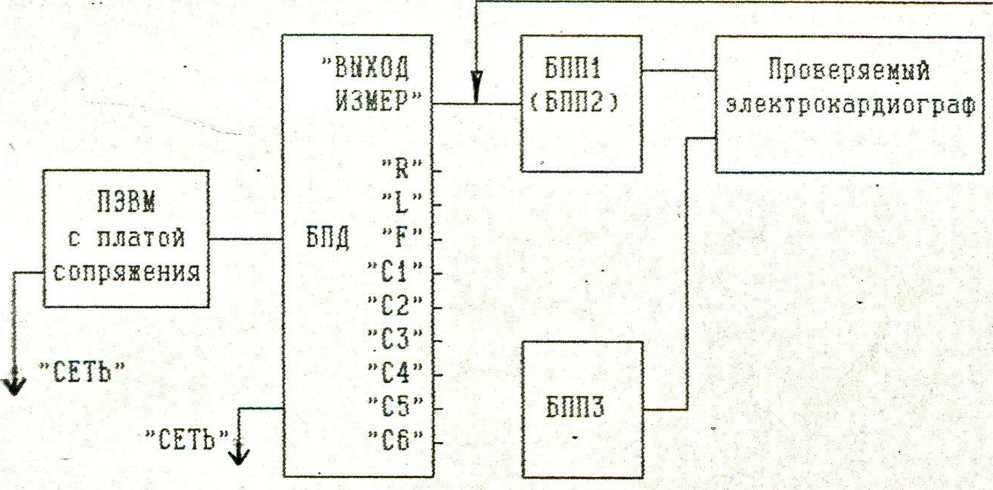

2,3 Взаимосвязь составных частей.изделия указана на рисунке 1, Кабель ЙТА6,645,303 (ЙТЙ6,645,302)

Рисунок 1

2,4 Принцип работы изделия основан на последовательном считывании значений заданных 'функций, записанных в памяти ПЭВМ, и их преобразовании в аналоговую форму, Значения сигналов, записанные в двоичном коде., предназначенные для воспроизведения, переписываются по сигналам тактового генератора, расположеного на плате сопряжения, из памяти ПЭВМ в регистры платы сопряжения, Плата сопряжения устанавливается в ПЭВМ, По сигналам тактового генератора значение сигналов из регистров платы сопряжения переписываются в цифро-аналоговые преобразователи БПД, Сформированные аналоговые сигналы удерживаются на.выходах цифро-аналоговых преобразователей до следующего такта тактового генератора, Аналоговые сигналы масштабируются выходными усилителями и поступают на ВЫХОД ИЗМЕР БПД, С БПД сигнал поступает на вход БПП1 (БПП2) для дальнейшего преобразования в сигналы, параметры которых указаны в таблице 1,

Изделие позволяет выдавать тестовые электрокардиосигналы, хранящиеся в памяти ПЭВМ, на вход проверяемого электрокардиографа,

2,5 БПД предназначен для преобразования сигналов, записанных в двоичном коде и находящихся в памяти ПЭВМ, в аналоговую форму с последующим масштабированием.

Плата сопряжения обеспечивает синхронизацию выдачи данных из ПЭВМ в БПД,

2,6 БПП1 предназначен для разветвления сигнала, является прецизионным делителем сигнала с коэффициентом деления 1001+-О,3 X и выдает сигнал, имитирующий потенциал поляризации - постоянное напряжение +-(300 мВ+-10 X).,

2,7 БПП2 предназначен для разветвления сигнала, выдает сигнал, имитирующий потенциал поляризации. Конструктив БПП2 обеспечивает имитацию реальной помеховой ситуации при съеме электрокардиограммы,

2,8 БППЗ предназначен для введения сопротивления последовательно входам проверяемого электрокардиографа и применяется при проверке тока в цепи пациента,

3 Основные технические характеристики

3,1 Изделие обеспечивает- формирование и выдачу сигналов, параметры которых указаны в таблице 1,

Продолжение таблицы 1

Таблица 1

Параметры выходного сигнала

Параметрн проверяемого электрокардиографа

изделия

1 Гармонический сигнал размахом

1 Вг-5 X, частотой 50 Гцг-5 X

2 Гармонический сигнал размахом

30 мкВг-10 X, частотой 10 Гцг-2

3 Гармонический сигнал размахом

5 мВг-3 X, частотой 10 Гцг-2 X

4 Меандр частотой 10 Гцг-2 X с размахом: 0/1; 0,2; 0,4; 0,5; 1;

2; 4 мВ с погрешностью г-3 X

5 Гармонический сигнал частотой 40 Гцг-2 X и сигнал прямоугольной формы частотой 2 Гцг-5 X с амплитудой в соответствии с требованиями раздела 3 ГОСТ 19687

6 Гармонический сигнал размахом 1; 2; 4 мВ с погрешностью г-1,5 X, частотой 10 Гцг-2 X

7 Гармонический сигнал размахом

2 мВг-3 X, частотой 10 Гцг-2 X

| на выходе‘ВУХОД ИЗМЕР БПД

[Гармонический сигнал размахом

1 Вг-5 X, частотой 50 Гцг-5 X Гармонический сигнал размахом

Х|30 мВг-9,7 X, частотой 10 Гцг-2 X [Гармонический сигнал размахом [5 Вг-2,7 X, частотой 10 Гцг-2 X [Меандр частотой 10 Гцг-2 X с ра-^змахом; 0/1; 0,2; 0/1; 0,5; 1;

2; 4 В с погрешностью г-2,7 X

Гармонический сигнал частотой 40 Гцг-2 X и сигнал прямоугольной формы частотой 2 Гцг-5 X с амплитудой в соответствии с требованиями раздела 3 ГОСТ 19587 Гармонический сигнал размахом 1; 2; 4 В с погрешностью г-1,2 X, частотой 10 Гцг-2 X

Гармонический сигнал размахом 2 Вг-2,7 X, частотой 10 Гцг-2 X

Испытание на допустимые перегрузки

Диапазон входных напряжений в пределах 0,03 - 5 мВ

То же

Относительная погрешность из-

М Р И Р U Я « Г; ■; J <J ,f; р -$£ Л Л П Р Р ’ uj,                    *•* х j л л--         »-• s 4 л л 4 л х                     т—• »-• 4

г-15 X (для 0,1 - 0,5 мВ) г-7 X (для 0,5 - 4 мВ) Нелинейность в пределах г- 2 X и эффективная ширина записи (изображения) не менее 40 мм

Погрешность установки чувствительности в пределах г-5 X

Входной импеданс не менее 5 МОм

Продолжение таблицы 1

3.2 Изделие работает при напряжении питания (220 +-22) В и частоте (50+-0,5) Гц.

3.3 Время установления рабочего режима не превышает 10 мин.

3.4 Изделие допускает продолжительность непрерывной работы не менее 8 ч. Время перерыва до повторного включения 30 мин.

3.5 Мощность, потребляемая БПД от сети переменного тока, при номинальном напряжении не превышает 60 Вт.

3.6 Средняя наработка на отказ не менее 4000 ч, установленная безотказная наработка 2000 часов.

3.? Среднее время восстановления не более 4 ч.

3.8 Средний срок службы изделия не менее 5 лет. Критерий предельного состояния: экономическая нецелесообразность восстановления изделия после отказа.

3.9 БПД пломбируется в соответствии с рисунком 2.

Место для пломбирования на правой боковой поверхности

Рисунок 2

4 Знак Государственного реестра

•4/1 Знак Государственного реестра наносят на лицевую'панель БПД способом шелкографии и проставляют в руководство по эксплуатации,

Комплектность

5,1 Комплектность изделия указана в таблице 2, Таблица 2

Поверка

6 Л Методы поверки указаны в методике поверки МП.НН -9Х Периодичность поверки один раз в год.

6 .2 Перечень основного оборудования, необходимого для поверки изделия+ указан в таблице 3.

Таблица 3

Примечание - Вместо указанных средств измерений, приспособлений разрешается применять другие аналогичные средства, обеспечивающие измерения параметров с требуемой точностью
