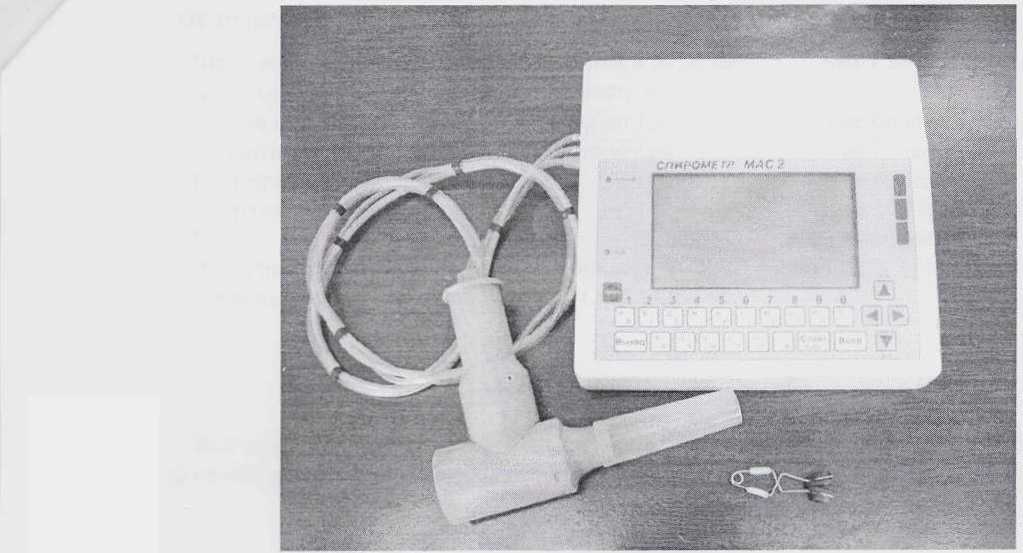

Спирометры автоматизированные многофункциональные "МАС-1"

Назначение

Предназначен для оценки состояния дыхательной системы человека с помощью измерения и вычисления ряда параметров дыхания, их сравнения с заложенными в память величинами, а также визуализации процесса дыхания. Может применяться в клинической, поликлинической и частной медицинской практике.

Описание

Измерения проводятся с помощью                      типа ”трубка

Флейша”. При выдохе поток выдыхаемого воздуха протекает сквозь измерительное устрой^гдо и попадает в атмосферу. Принцип измерения состоит в том, 4jpug. трубке Г'                                - при протекании

сквозь воздуха возникает разность давлений, которая пропорциональна протекающему в единицу времени объему воздуха. Измерения возможны как при выдохе, так и при вдохе. Для того, чтобы исключить влияние конденсата на спирали и тем самым получать корректные и сравнимые данные, измерительная спираль нагревается. Внешние влияния, такие как температура, давление и влажность воздуха в помещении, вводятся в прибор персоналом и затем автоматически соответствующим образом учитываются.

Вычислительное устройство, на базе одноплатной микро-ЭВМ получает сигнал с                ’   •?' предварительно преобразованный в цифровую

форму в модуле сопряжения, обрабатывает его, вычисляет параметры, а также отображает процесс дыхания нд экране в режиме "реального времени", что позволяет оператору контролировать процесс обследования.

Ввод специфических данных о пациенте (рост, вес, возраст и т.п.) и управление спирометром осуществляется посредством встроенной в основной блок универсальной клавиатуры. На экране с высокой разрешающей способностью отображаются все данные и кривые непосредственно после измерения; причем при нескольких измерениях отображается измерение с лучшими показателями. На внешнем печатающем устройстве документируются все измеренные и обозначенные данные. Все данные могут быть напечатаны многократно, что позволяет готовить копии для направлений и эпикризов.

Измеренные и вычисленные параметры (перечень смотри ниже) преобразуются к внутрилегочным условиям (BTPS) и отображаются на экране в цифровом и графическом виде. Если измерение повторяется, то результаты выборочно сохраняются. Полученные реальные значения параметров внешнего дыхания соотносятся с хранящимися в спирометре их должными величинами.

Спирометр измеряет следующие параметры внешнего дыхания :

Соприкасающиеся с выдыхаемым воздухом части измерительной головки могут как дезинфицироваться, так и обрабатываться в автоклаве.

Основные технические характеристики

Диапазон измерения объема

от 0 до 8 л.

не более +- 5 %.

не более 10 мм вод. ст.

не более 6 кг.

не более 40 Вт.

Основная погрешность измерения объема

Сопротивление воздушному потоку

Масса спирометра

Потребляемая мощность

Знак Государственного реестра наносится на паспорт .

Комплектность

1. Спирометр                                         -

2. Источник постоянного тока типа АБ 220-30-09-01    -

3. Печатающее устройство типа ’’EPSON LX-800”      -

с кабелем интерфейсным

4. Дискета с управляющей программой               -

5. Преобразователь расхода (трубка Флейша)          -

6. Мундштук                                       -

7. Калибровочный шприц                           -

8. Инструкция по эксплуатации микро-ЭВМ           -

9. Паспорт на спирометр                             -

10. Руководство по эксплуатации спирометра          -

Поверка

Нормативные документы

Заключение : соответствует требованиям ТУ РБ 14503472.001-96 .
