Репреобразователи с цифровым выходом РПЦ2-02 "ИМПЕКАРД-М"

Назначение

Реопреобразователи с цифровым выходом РПЦ2 - 02 "TIM ПЕК АРД- М” (далее - РПЦ2 - 02) предназначены для исследования системы кровообращения методом рсографии (импедансной плетизмографии) с обработкой информации на персональной электронной вычислительной машине (ПЭВМ).

Область применения — поликлиники, научно — исследовательские институты и стационары, отделения функциональной диагностики, а также отделения интенсивной терапии и реанимации.

Выпускают по ТУ PG 14563250.017 - 96.

Описание

РПЦ2 - 02 построен по принципу четырехэлектродного измерения модуля полного электрического сопротивления (импеданса) тела пациента.

РПЦ2 - 02 состоит из следующих составных частей:

- два канала преобразования реографических сигналов;

- канал преобразования элекгрокард посигналив;

- аналоге» - цифровой преобразователь;

- адаптер сетевой;

- кабели пациента и электроды, накладываемые на пациента.

РПЦ2 - 02 выполнен в пластмассовом корпусе с двумя металлическими панелями. Все функциональные блоки выполнены на плате печатного монтажа. Электрическая связь между платами и панелями осуществляется с помощью жгутов.

Внешний вид прибора приведен на рисунке 1.

Концы кабелей пациента подключаются к электродам. Ток высокой частоты поступает от генератора зондирующего тока через гоковые электроды, накладываемые выше и ниже исследуемого участка. Прохождение зондирующего тока через исследуемый участок создает падение напряжения на нем, прямо пропорциональное его импедансу. Значение возникшего падения напряжения определяется с помощью электродов, накладываемых на границы исследуемого участка.

Четырехэлектродная схема измерения при высоких значениях выходного импеданса генератора тока и входного импеданса усилителя, подключенного к потенциальным электродам, позволяет резко ослабить влияние на результат измерения мешающих поверхности ых подэлектродных эффектов по сравнению с двухэлектродным способом.

Для увеличения помехоустойчивости и повышения электробезопасности все цепи, связанные с пациентом, гальванически изолированы от корпуса РП1 (2 - 02 и от ПЭВМ при помощи импульсного трансформатора и оптронов.

Генератор зондирующего тока обеспечивает протекание зондирующего тока требуемой величины при импедансе в цепи токовых электродов от 3,5 до 4 кОм.

Схема пломбировки для защиты от несанкционированного доступа, место для нанесения поверительного клейма - наклейки и оттиска Государственного поверительного клейма приведены в приложении А.

Листов 7 Лист 2

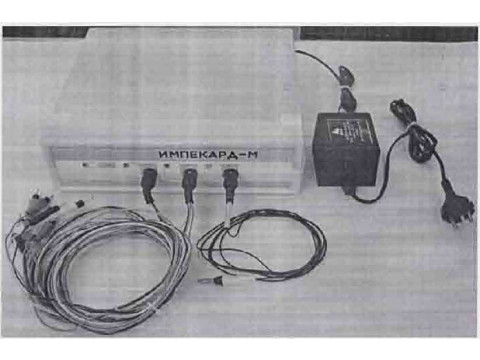

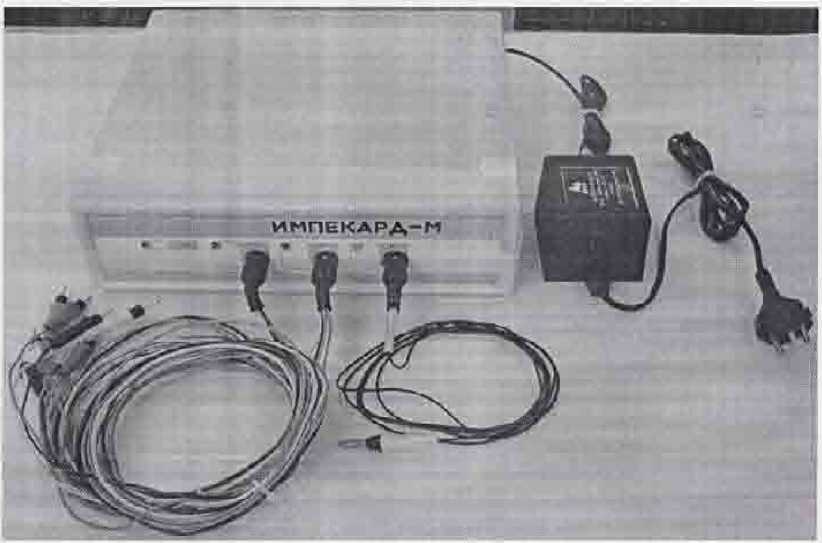

Рисунок I — Внешний вид РП1Д2 — 02

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕХАРАКТЕРИСТИКИ

11омипалы1ые диапазоны преобразования сигналов:

а) для импеданса:

1) первый поддиапазон— от 3 до 50 Ом;

2) второй поддиапазон - от 50 до 250 Ом;

б) для реограммы- от О, I до 0.5 Ом;

в) для дифреограммы от 1 до 5 Ом/с.

Пределы допускаемой приведенной погрешности измерения в каждом реографическом канале:

- для импеданса - ± 6,0 %;

- для реограммы ± 10,0 %;

— для дифреограммы - ± 10,0 %.

Уровень шума, приведенный ко входу:

- для реограммы- не более 0.01 Ом;

— для дифреограммы не более 0,1 5 Ом/с.

Листов 7 ЛистЗ

Коэффициент подавления синфазного сигнала в каждом peoi рафнчсском канапе - нс менее 70 дБ.

Средне вы прямлен ное значение зондирующего тока к каждом реографическом канале не более 2 мА.

Частота юндирующею юка в peoiрафических каналах:

тля первого канала 10000 кГц е допускаемым отклонением * I %.

для второго канала 41700 кГц с допускаемым отклонением t 1%.

Эквивалентное выходное сопротивление генератора зондирующего юка в каждом реографическом канале - не менее 100 кОм.

Входной импеданс каждого peoi рафи веского канала (к цепи потенциальных электродов)- не менее 50 кОм.

Часто та дискретизации передаваемых в ПЭВМ сигналов:

для реограммы или днфреограммы 100 I ц с допускаемым отклонением 2 %;

для электрокардиограммы 500 I ц с допускаемым отклонением ± 2 %;

для импеданса не менее 0.2 I ц.

Коэффициент взаимовлияния между реем рафи вескими каналами не более 5 %.

Время установления рабочего режима, исчисляемое с момента включения РГ1Ц2 — 02 в электросеть, нс более 15 мни.

Время непрерывной работы РПЦ2 02 в нормальных коматических условиях эксплуатации нс менее 6 ч.

Нормальными климатическими условиями эксплуатации РПЦ2 02 являются:

температура окружающего воздуха от 10 до 35 "С.

от носительная влажность воздуха до 80 % при юмпературе 25 “С;

атмосферное давление от 8 4.0 до 106.7 кПа (oi 630 до 800 мм рт.ст.).

Средний срок службы (Гел.ср.)- не менее 10 лет, средняя наработка на отказ ( Го) не менее 5000 ч.

Среднее время восстановления работоспособного состояния не более 8 ч.

Электропитание прибора осуществляемся от сети переменного юка частотой (>0 г 1)1 ц с напряжением (230 д 23) В.

11отрсбляемая мощность не более 40 В А.

Масса не более 5,5 кт .

I абарнтпые размеры не более 300x80x270 мм.

С шпень тащи гы оболочки но I ОС Г 14254 96 IP 40.

Класс защиты от поражения электрическим током

но ГОС I 30.32 1.0- 95 - 11. тип laimiibi BE,

ЗНАК ГОСУДАГС ГВЕННОГО РЕЕСТРА

Знак Государственного реестра по СТБ 8001 - 93 наносится на заднюю панель РГ1Ц2 - 02 с помощью краски и па титульный лист “Руководства по эксплуатации’’ ТАИС.943119.003 РЭ гитлрафским .методом.

Комплектность

Комплект поставки РПЦ2 - 02 приведен в таблице 1.

Таблица 1

ТЕХН И ЧЕСКИЕ ДОКУ МЕНТЫ

ГОСТ 20790 — 93 “Приборы, аппараты и оборудование медицинские. Общие технические условия”.

IУ РБ 14563250.017 - 96 “Рео преобразователь с цифровым выходом PiПД2 - 02 “ИМ11ЕКАРД - М”. Гехнические условия”.

МП.МН 151 - 2003 “Рео преобразователь с цифровым выходом РПЦ2 - 02 “ИМПЕКАРД- М”. Методика поверки”.

Листов 7 Лист 5

Заключение

Рсопрсобразоватсль с цифровым выходом РПЦ2 - 02 “ИМПЕКАРД-М” соответствует требованиям ГОСТ 20790 - 93, ТУ РБ 14563250.017 - 96.

Межповерочный интервалу с 12 мес.

Научно-исследовательский центр испытаний иБел1 ИМ”,
