Газоанализаторы горючих газов TITAN
| Номер в ГРСИ РФ: | РБ 03 09 3562 07 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | "MSA Europe GmbH", Швейцария |
Газоанализаторы горючих газов TITAN (в дальнейшем - газоанализаторы) предназначены для измерения концентрации горючих газов (Нг, СНд, СзНз, С5Н12) в воздухе рабочей зоны, а также сигнализации при превышении установленных порогов тревоги.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3562 07 |
| Наименование | Газоанализаторы горючих газов TITAN |
| Год регистрации | 2007 |
| Номер сертификата | 4974 |
| Дата регистрации | 2007-11-29 |
| Срок действия | 2012-11-29 |
| Получатель сертификата | фирма "MSA AUER GmbH", Германия (DE) |
Производитель / Заявитель
фирма "MSA AUER GmbH"
Адрес: Thiemannstrabe 1, D-12059 Berlin
Контакты: +49 (30) 6886-555 / +49 (30) 6886-15 17 / info@auer.de
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес |
| Метрологическое обеспечение | Метрологически обеспечены в РБ частично. |
| Методика поверки | Поверка проводится по МРБ МП.1759-2008. |
| Признание поверки | По необеспеченным каналам измерений поверку проводить в аккредитованных лабораториях РФ |
Поверители
Скачать
|
Описание типа РБ 03 09 3562 07 [2007-01-01]
rb-03-09-3562-07_2007-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3562 07 [2008-04-03]
rb-03-09-3562-07_2008-04-03.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы горючих газов TITAN (в дальнейшем - газоанализаторы) предназначены для измерения концентрации горючих газов (Нг, СНд, СзНз, С5Н12) в воздухе рабочей зоны, а также сигнализации при превышении установленных порогов тревоги.
Газоанализаторы применяются в химической промышленности, в хранилищах отходов, в пожарной охране, в монтаже газовых установок, в газоснабжении, в судовых перевозках, в городском коммунальном хозяйстве, а также в подземных выработках рудников и шахт.
Описание
Газоанализаторы являются малогабаритными переносными приборами.
Газоанализаторы выполнены в виде единого блока со встроенными батареями (или аккумуляторами).
Газоанализаторы имеют ЖКИ дисплей с дополнительно включаемой подсветкой, обеспечивающий считывание измеренного значения объемной доли горючих газов в НКГГР, %, (или в об. д„ % для метана), контроль зарядки батареек по индикатору.
Газоанализаторы работают по принципу каталитического сгорания. Смесь газа или пара с воздухом попадает путем диффузии в измерительную головку, в которой имеются активная измерительная спирать (детекторная спираль) и пассивная измерительная спираль (компенсационная спираль), объединенные в мостовую схему. Газ или пар с воздухом сгорает на детекторной спирали, что приводит к вызванному повышением температуры изменению сопротивления спирали. Разность потенциалов пропорциональна содержанию определяемого компонента.
Газоанализаторы оснащены программой самодиагностики. При включении газоанализатора происходит внутреннее автоматическое тестирование начальных условий, после чего газоанализатор автоматически переходит в режим установки нуля. Во время этой фазы сенсоры продуваются свежим воздухом.
Газоанализаторы позволяют устанавливать два порога срабатывания сигнализации, при превышении которых срабатывает световая и звуковая сигнализация, дополнительно могут оснащаться вибрационным сигналом тревоги в аккумуляторном узле. Управление осуществляется при помощи одной кнопки.
Заводские установки порогов срабатывания сигнализации могут быть перенастроены пользователем в процессе эксплуатации.
Отбор проб из труднодоступных мест может осуществляться с использованием ручного зонда и ручного насоса или электрического насоса, поставляемых по отдельному заказу.
Схема с указанием места нанесения поверительного клейма-наклейки приведена в Приложении А к описанию типа.

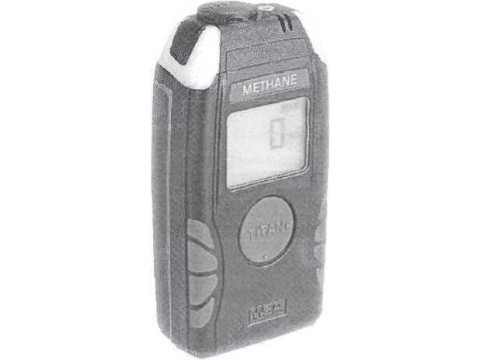

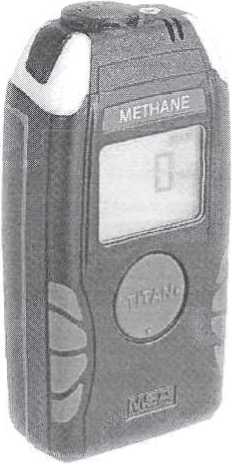

Рисунок 1 Внешний вид газоанализаторов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики указаны в таблице 1.
Таблица 1
|
Измеряемые характеристики |
Значения | |||
|
1 |
2 | |||
|
Концентрация метана (СН4) |
диапазон показаний |
НКПР, % |
от 0 до 100 | |
|
об. д„ % |
от 0 до 4,4 |
от 0 до 5,0 | ||
|
диапазон измерений |
НКПР, % |
от 0 до 50 | ||
|
об. д., % |
от 0 до 2,2 |
от 0 до 2,5 | ||
|
пределы допускаемой погрешности измерений. НКПР. % |
±4 |
±5 | ||
|
заводская установка порогов срабатывания сигнализации (2 настраиваемых порога), НКПР, % |
Порог 1 |
Порог 2 | ||
|
15 |
30 | |||
|
пределы допускаемой погрешности срабатывания порогового устройства, НКПР, % |
±4 |
±5 | ||
|
время установления показаний То 9д, с. не более |
15 | |||
|
Концентрация водорода (Н2) |
диапазон показаний |
НКПР. % |
от 0 до 100 | |
|
об. д., % |
от 0 до 4,0 | |||
|
диапазон измерений |
НКПР. % |
от 0 до 50 | ||
|
об. д., % |
от 0 до 2,0 | |||
|
пределы допускаемой погрешности измерений. НКПР, % |
±5 | |||
|
заводская установка порогов срабатывания сигнализации (2 настраиваемых порога), НКПР, % |
Порог 1 |
Порог 2 | ||
|
15 |
30 | |||
|
пределы допускаемой погрешности срабатывания порогового устройства. НКПР, % |
±5 | |||
|
время установления показаний Т09д. с. не более |
8 | |||
должение таблицы 1
|
1 |
2 | |||
|
Концентрация пропана (С3Н„) |
диапазон показаний |
НКПР, % |
от 0 до 100 | |
|
об. д., % |
от 0 до 1,7 |
от 0 до 2,1 | ||
|
диапазон измерений |
НКПР, % |
от 0 до 50 | ||
|
об. д., % |
от 0 до 0,85 |
от 0 до 1,05 | ||
|
пределы допускаемой погрешности измерений, НКПР, % |
+5 | |||
|
заводская установка порогов срабатывания сигнализации (2 настраиваемых порога), НКПР, % |
Порог 1 |
Порог 2 | ||
|
15 |
30 | |||
|
пределы допускаемой погрешности срабатывания порогового устройства, НКПР, % |
+5 | |||
|
время установления показаний То.9Д, с, не более |
25 | |||
|
Концентрация пентана (С5н12) |
диапазон показаний |
НКПР, % |
от 0 до 100 | |
|
об. д., % |
от 0 до 1.4 | |||
|
диапазон измерений |
НКПР, % |
от 0 до 50 | ||
|
об. д„ % |
от 0 до 0,7 | |||
|
пределы допускаемой погрешности измерений. НКПР, % |
±5 | |||
|
заводская установка порогов срабатывания сигнализации (2 настраиваемых порога), НКПР, % |
Порог 1 |
Порог 2 | ||
|
15 |
30 | |||
|
пределы допускаемой погрешности срабатывания порогового устройства, НКПР, % ' |
±5 | |||
|
время установления показаний Т0.9д, с. не более |
50 | |||
|
Разрешающая способность. НКПР. % |
1 | |||
|
Время срабатывания сигнализации, с. не более |
15 | |||
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от минус 20 до плюс 50 | |||
|
Диапазон относительной влажности окружающего воздуха при эксплуатации, % |
от 15 до 90 (без конденсации влаги) от 5 до 95 (без конденсации влаги) - кратковременно | |||
|
Диапазон температур окружающего воздуха при хранении и транспортировании.°C |
от минус 20 до плюс 50 | |||
|
Габаритные размеры, мм. не более |
122x62x34 | |||
|
Масса, г. не более |
250 | |||
|
Степень защиты оболочки по ГОСТ 14254 |
1Р54 | |||
|
Источник питания |
3 щелочных элемента Varta 4006/8006 (ТЗ) 3 щелочных элемента Duracell MN 1500 (Т4) 3 щелочных элемента Panaconic HHR150AF Аккумулятор NiMh (Т4) | |||
|
Время работы, ч, не менее |
11 (с аккумулятором) 13 (со щелочным элементом) | |||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации газоанализатора.
Комплектность
Комплект поставки газоанализаторов указан в таблице 2.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Газоанализаторы горючих газов TITAN соответствуют требованиям документации фирмы "MSA AUER GmbH" (Германия).
Поверку газоанализаторов, применяемых в сфере законодательной метрологии проводить юридическими лицами, входящими в государственную метрологическую службу или иными юридическими лицами, аккредитованными для ее осуществления (межповерочный интервал - не более 6 месяцев).
Научно-исследовательский испытательный центр БелГИМ г. Минск. Старовиленский тракт. 93. тел. 334-98-13 Аттестат аккредитации № BY/112.02.1.0.0025
