Комплексы поверочные КП - 01

Назначение

Комплексы поверочные КП 01 (далее комплексы) предназначены для воспроизведения частоты вращения вала в диапазоне от 0.0346 до 25.8835 1 ц. соответствующей значению имитируемой скорости ветра в диапазоне oi 0.4 до 75.0 м/с и утла поворота оси румбомс тра в диапазоне от 0° до 360°.

Область применения метроло) ическая оценка ансморумбомсгров «11елсш СФ 03».

Описание

В состав комплексов входят:

с тенд для проверки канала измерения скорос ти ветра; приспособление для установки угла поворота оси румбометра; приспособление для проверки момента трения.

Принцип действия стенда для проверки канала измерения скорости ветра (далее стенда) состоит в передаче через гибкий вал частоты вращения в диапазоне от 0.0346 до 25.8835 I ц. имитирующей скорость ветра в диапазоне от 0,4 до 75 м/с. oi валаетепда на ось анемометра, входящего в состав анеморумбометра. Полученные данные от поверяемого анеморумбометра но линии связи (протокол v.23) поступают на стенд и отображается на экране стенда в виде информации об измеренных значениях скорости и направления ветра. Значение скорости ветра, измеренное поверяемым ансморумбо-мсгром. сравнивается со значением скорости ветра, заданным валом двигателя стенда. Приспособление для установки угла поворота оси румбометра представляет собой лимб с круговой шкалой с ценой деления 1°. закрепляемый па корпусе румбометра. и стрелки, закрепляемой на его оси. Значение угла поворота оси румбометра. выставленного но шкале, сравнивается со значением, измеренным поверяемым ансморумбомст-ром.

I (риснособлснис для проверки момен та трения предназначено для проверки пороговой чувствительности (момента трогания) датчиков анемометра и румбометра из сос тава анеморумбометра «1 Icjicin СФ 03» и сосгоиг из кронштейна и грузов.

Внутреннее программное обеспечение (далее НО) устанавливается при выпуске комплексов из производс тва и неизменно на протяжении всего срока службы.

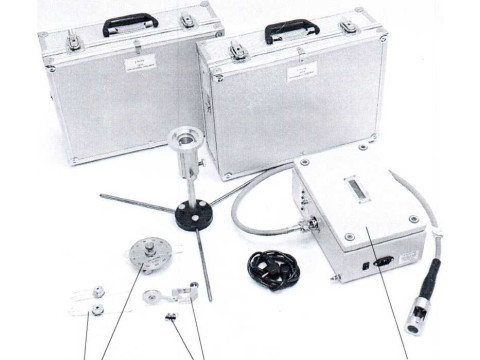

Фотография общего вида средств измерений представлена в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки среде i в измерений предо швлена в приложении 2.

Схема пломбировки от несанкционированного дос туна представлена в приложении 3.

Обязательные mcipojioi ичсекис требования: представлены в таблице 1.

Таблица 1

Наименование                     | Значение

Диапазон воспроизведения частоты вращения вала. Гц        oi 0.0346 до 25.8835

11родолжснис таблицы I

Основные технические характеристики и метрологические характеристики. нс относящиеся к обязательным метрологическим требованиям: представлены в габлицс 2.

Таблица 2

Комплектность

I [родолжснис таблицы 3

Место нанесения знака утверждения тина средств измерений: знак утверждения тина средств измерений наноси тся на титульный лист руководство ио эксплуатации и маркировочную табличку комплекса.

11овсрка осуществляется ио МРБ Ml 1.3360-2022 «Сис тема обеспечения единс тва измерений Республики Беларусь. Комплексы поверочные КН 01. Методика поверки».

Сведения о методах измерений

Гсхническис нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ГУ BY 100230519.210-2022 «Комплекс поверочный KI I 01. Гсхническис условия»;

технический регламент Таможенного союза «О безопасности пизковолы ною оборудования» ( ГР ГС 004/201 1);

технический регламен т Гаможснпого союза «Электромагнитная совместимость технических средств» ( ГР ГС 020/201 1).

М с । о; i и ку 1 ю ве р к и:

МРБ Ml 1.3360-2022 «Система обеспечения единства измерений Республики Беларусь. Комплексы поверочные КН-01. Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4

Наименование и тин средств поверки

Термогигрометр UNITESS TUB 1

Частотомер электронно-счётный 43-96

Весы лабораторные PR503

Микроскоп инструментальный НМЦЛ 2 160><80

Примечание Допускается применя ть другие средс тва поверки, обеспечивающие определение метрологических харак терис тик анеморумбометра с требуемой точностью

Идентификация программного обеспечения: представлена в таблице 4. Таблица 4

Примечание Допускается применение более поздних версий 1 К) при условии, что метрологически значимая часть НО останется без изменений

Заключение о соответствии утвержденного тина средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: комплексы соотвстствуют ГУ BY 100230519.210-2022. ГР ГС 004/2011. ГР ГС 020/2011.

11роизводи гель средств измерений

ОАО «1 [сленг»

Республика Беларусь, 220114. г. Минск, ул. Макаспка. 25.

тел. (017) 389 11 00. факс. (017) 389 11 24.

с-mai 1: info@peleng.by

Уполномоченное юридическое лицо. проводившее нсиытния средств пзмерсний/ме।рологичсскую женергизу единичного жземнляра средегв измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (Бел! ИМ)

Республика Беларусь. 220053. г. Минск. Старовиленский тракт, 93

Телефон: 1375 17 374-55-01

факс:+375 17 244-99-38

e-mail: info@bclgim.by

1 [риложенис: 1. Фотография общего вида средств измерений на 1 лис те.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки от несанкционированного дос туна на I листе.

Директор БелГИМ

I [риложспис 1 (обязательное) Фотография общего вида средств измерений

Стенд для проверки канала измерения скорости ветра

Приспособление для установки угла поворота оси румбомсгра

1Гриснособленис для проверки момента трения

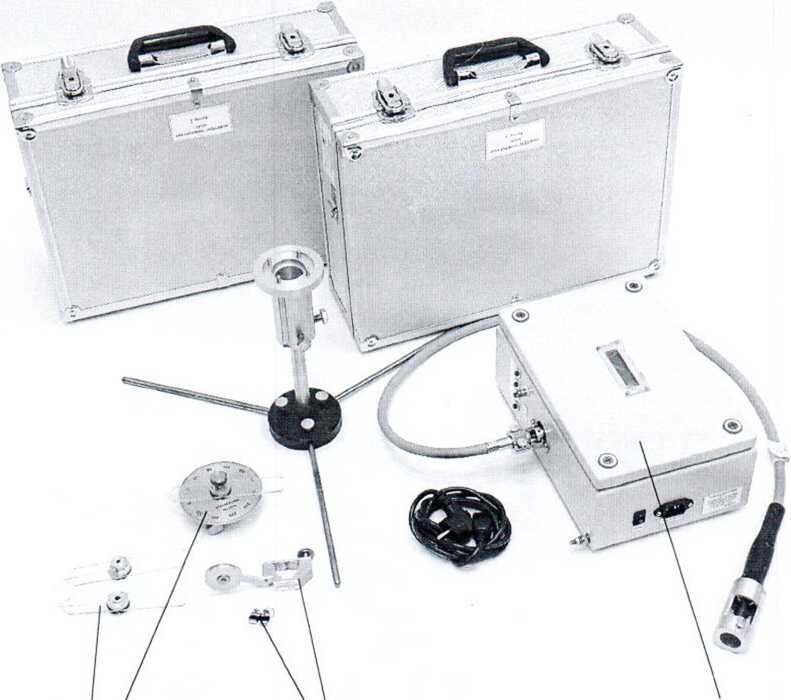

Рисунок 1.1 Фотография общего вида комплекса поверочного КН 01

1(риложепис 2

(обязательное)

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

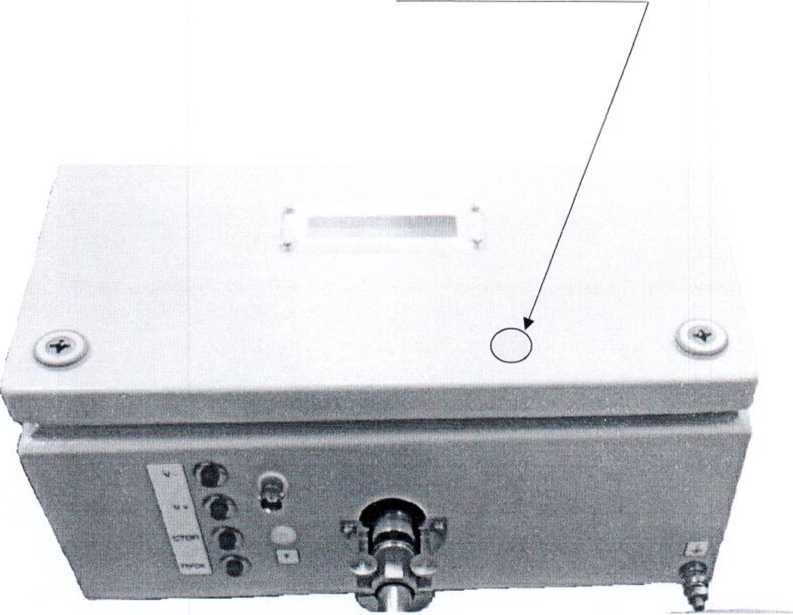

Место для нанесения знака поверки

Рисунок 2.1 Схема с указанием места для нанесения знака поверки средс тв измерений

11риложенис 3 (обязательное) Схема пломбировки от несанкционированного доступа

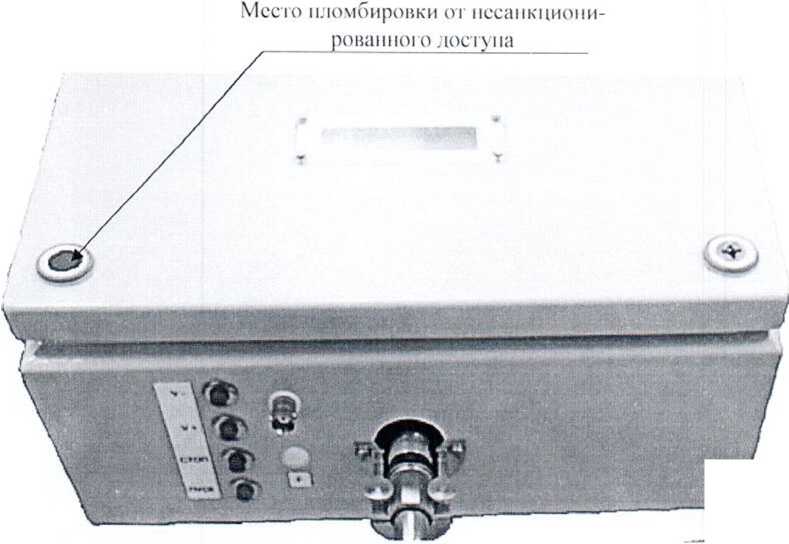

Рисунок 3.1 Схема пломбировки от несанкционированного доступа
