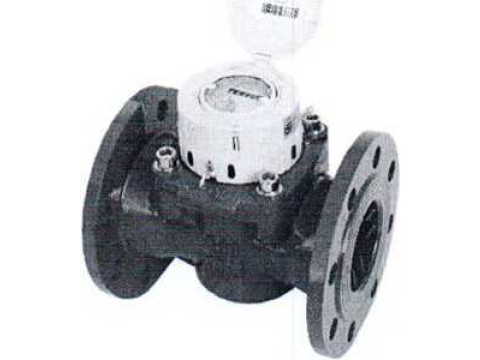

Счетчики холодной и горячей воды турбинные W
| Номер в ГРСИ РФ: | РБ 03 07 9102 22 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | «ZENNER METERS (SHANGHAI) LTD», Китай |
|
Описание типа РБ 03 07 9102 22 [2022-08-18]
rb-03-07-9102-22_2022-08-18.pdf
|
Скачать |
Счетчики холодной и горячей воды турбинные W (далее счетчики) предназначены для измерения, накопления и отображения значения объема холодной воды с максимальной температурой не более 50 °C и горячей воды с максимальной температурой не более 90 °C. протекающей в полностью заполненных закрытых трубопроводах под давлением нс более 1.6 МНа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 9102 22 |
| Наименование | Счетчики холодной и горячей воды турбинные W |
| Год регистрации | 2022 |
| Номер сертификата | 15485 |
| Дата регистрации | 2022-08-18 |
| Срок действия | 2027-08-18 |
| Получатель сертификата | «ZENNER METERS (SHANGHAI) LTD», Китай |
Производитель / Заявитель
«ZENNER METERS (SHANGHAI) LTD»
Адрес: No. 15, Dongxing Road Songjiang Industrial Zone, Shanghai, 201613, China
Контакты: +86 21-577744789
Поверка
| Межповерочный интервал / Периодичность поверки | 24 месяца |
| Методика поверки | Поверка по СТБ 8046-2015 «СОЕИ РБ. Счетчики холодной питьевой воды и горячей воды. Методика поверки»; модификации WPVR, WPVM по МРБ МП.3358-2022 «СОЕИ РБ. Счетчики холодной и горячей воды турбинные W (модификации WPVR и WPWM). Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 07 9102 22 [2022-08-18]
rb-03-07-9102-22_2022-08-18.pdf
|
Скачать |
Описание типа
Назначение
Счетчики холодной и горячей воды турбинные W (далее счетчики) предназначены для измерения, накопления и отображения значения объема холодной воды с максимальной температурой не более 50 °C и горячей воды с максимальной температурой не более 90 °C. протекающей в полностью заполненных закрытых трубопроводах под давлением нс более 1.6 МНа.
Область применения водоснабжение в жилищно-коммунальном хозяйстве и промышленности.
Описание
Принцип действия счетчиков основан на подсчете количества оборотов турбины, вращающейся под действием проходящего потока воды. Вращение турбины червячной передачей через магнитную муфту передастся герметично изолированному оз воды счетному механизму. Число оборотов турбины пропорционально значению объема воды, прошедшему через счетчик.
По конструктивному исполнению СЧСТЧИКИ ЯВЛЯЮТСЯ едиными И СОСТОЯ! из корпуса, измерительной вставки с турбиной и счетно! о механизма.
В счетчиках применяется счетный механизм механического типа с масштабирующим редуктором. Для индикации целых значений объема в кубических метрах используются оцифрованные ролики и стрелочные указатели черного цвета. а для индикации дольных значений ролики и стрелочные указатели красного цвета. В качестве стрелочного указателя может быть применен модуляторный диск или стрелка с магнитом. Для эксплуатации в условиях с повышенной температурой и влажностью счетный механизм счетчиков может иметь дополни!ельпую вакуумную i ермегизацшо (степень защиты IP 68).
Корпус счетчиков изготовлен из ковкого чугуна. Для удобства применения корпуса счетчиков холодной воды окрашены в синий цвет, а горячей воды в красный или серый.
В зависимости коне грукгивных особенностей и области применения счетчики могуч выпуска! ься в следующих модификациях:
WI счетчики воды иррш анионные, имею! высокорасположенную турбину и могут применятся в системах с сильно за! рязнспной водой:

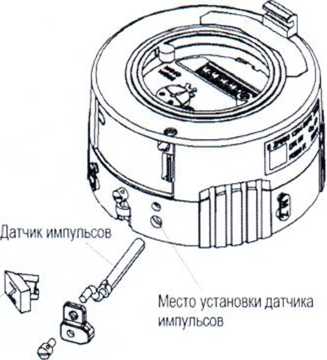

WPI1 счетчики воды, подготовленные к установке датчика импульсов:
WP1) счетчики воды со встроенным устройством выпрямления потока и подготовленные к установке различных электронных модулей для применения в системах дистанционного считывания показаний;
WPVR счетчики воды сопряженные со встроенным bchomoi ательным счетчиком для расширения диапазона измерения и переключающим устройством (пружинным клапаном) для распределения потока воды между основным и bchomoi ательным счетчиками. В качестве вспомогательного счетчика применяется капсульный счетчик с герметично изолированным от воды счетным механизмом («сухоходпый счетчик») WPVM счетчики воды сопряженные со встроенным вспомогательным счетчиком для расширения диапазона измерения и переключающим устройством (пружинным клапаном) для распределения потока воды между основным и вспомогательным счетчиками. В качестве вспомогательного счетчика применяется капсульный счетчик, в котором счетный механизм прямым валом связан с крыльчаткой (все механизмы измерительной вставки и счетного механизма находятся в воде «мокроходпый счетчик»).
Счетчики предназначены для монтажа на горизонтальном или вертикальном трубопроводе с использованием фланцевых концевых соединений.
Для применения в системах дистанционного считывания показаний счетчики могут дооснаща ч ься различными вспомога тельными ус тройствами.
I Ipoi раммное обеспечение отсутсгвусг.
В зависимости от конструкции, исполнения и тина подключаемого вспомогательного устройства счетчики могут иметь следующие обозначения:
ХХХХХХ-Х-(Х)
/.!■' необязательные элементы: код завода изго говитсля и пр.
СС счетчики с дополни тельной вакуумной герметизацией сче тного механизма (IP 68) (при наличии)
►j N - счетчики подготовлены к дооснащению дач ником импульсов
Е - счспшки оснащены электронным модулем сбора данных ЕОС (при наличии)
I счетчики оснащены дачником импульсов (при наличии)
IP счетчики оснащены дачником импульсов и электронным модулем сбора данных РОС (при наличии)
W1
WPII
WPD модификация счетчиков
WPVR
WPVM

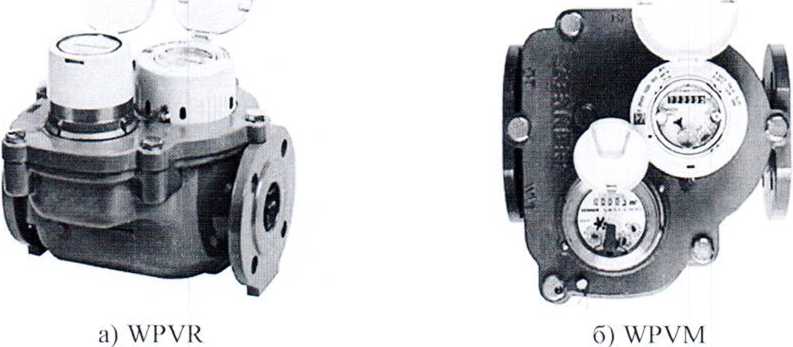

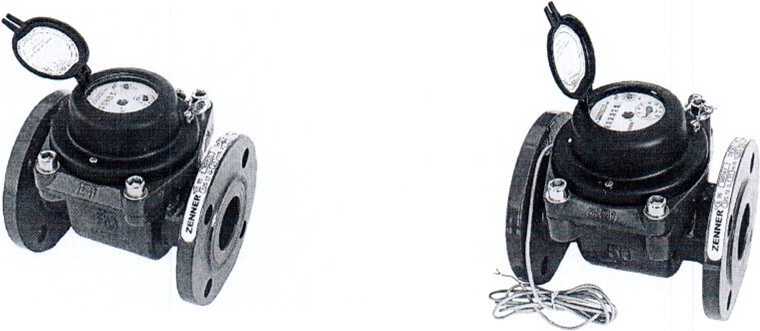

Фотографии общего вида средств измерений представлены в приложении 1.

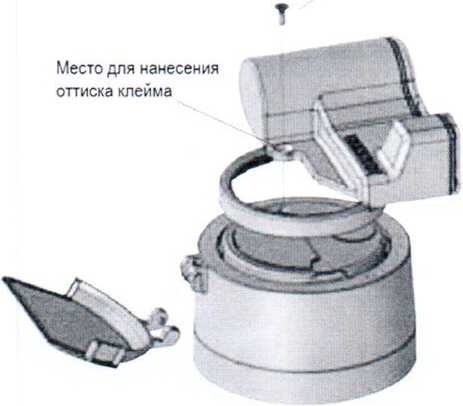

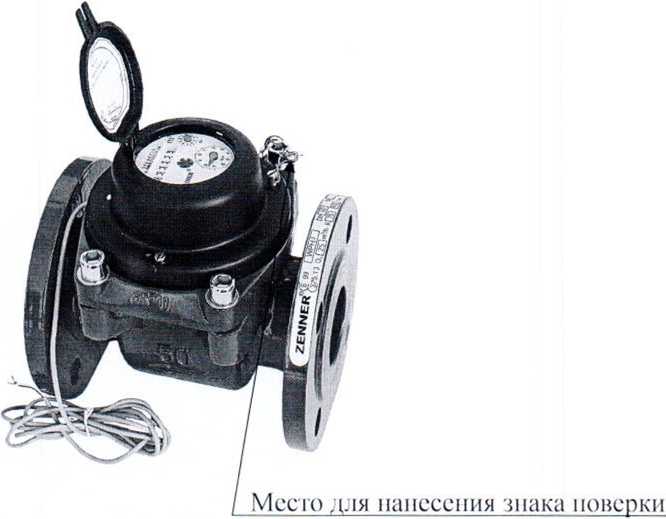

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

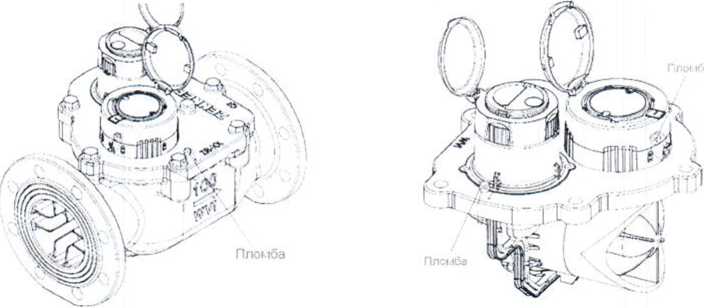

Схема пломбировки от несанкционированного доступа представлена в приложении 3.
Обязательные метрологические требования: представлены в таблицах 1, 2.
Таблица 1 - Обязательные метрологические требованиям к счетчикам WPD, WI, WPH
|
Наименование |
Значение | ||||||
|
Номинальный диаметр DN (ГОСТ 28338-89) |
50 |
65 |
80 |
100 |
125 |
150 | |
|
Максимальный расход Q4, м3/ч |
31,25 |
50,00 |
78,75 |
125,00 |
200,00 |
312,50 | |
|
Постоянный расход Q3, м3/ч |
25,00 |
40,00 |
63,00 |
100,00 |
160,00 |
250,00 | |
|
Переходной расход Q2, м3/ч: Q3/Q1-25 Q3/Qi=31,5 Q3/Qi=40 Q3/Qi=50 Q3/Qi=63 Q3/Qi=80 Q3/Qi=100 Q3/Qi=125 Q3/Qi=160 Q3/Qi=200 Q3/Qi=250 Q3/Qi=315 |
1,600 1,231 1,000 0,800 0,635 0,500 0,400 0,320 0,250 |
2,560 1,969 1,600 1,280 1,016 0,800 0,640 0,512 0,400 0,320 |
4,032 3,102 2,520 2,016 1,600 1,260 1,008 0,806 0,630 0,500 |
6,400 4,923 4,000 3,200 2,540 2,000 1,600 1,280 1,000 0,800 0,640 0,512 |
10,240 7,877 6,400 5,120 4,063 3,200 2,560 2,048 1,600 1,270 1,024 0,813 |
16,000 12,308 10,000 8,000 6,349 5,000 4,000 3,200 2,500 2,000 1,600 1,270 | |
|
Минимальный расход Qi, м3/ч: Q3/Qi=25 Q3/Qi=31,5 Q3/Q1=4O Q3/Qi=50 Q3/Qi=63 Q3/Qi=80 Q3/Q,=100 Q3/Qi=125 Q3/Qi=160 Q3/Qi=200 Q3/Qi=250 Q3/Qi=315 |
1,000 0,769 0,625 0,500 0,397 0,313 0,250 0,200 0,156 |
1,600 1,231 1,000 0,800 0,635 0,500 0,400 0,320 0,250 0,200 |
2,520 1,938 1,575 1,260 1,000 0,788 0,630 0,504 0,394 0,315 |
4,000 3,077 2,500 2,000 1,587 1,250 1,000 0,800 0,625 0,500 0,400 0,320 |
6,400 4,923 4,000 3,200 2,540 2,000 1,600 1,280 1,000 0,800 0,640 0,508 |
10,000 7,692 6,250 5,000 3,968 3,125 2,500 2,000 1,563 1,250 1,000 0,794 | |
|
Класс точности по ГОСТ ISO 4064-1-2017 |
2 | ||||||
|
Максимальная допускаемая погрешность, %: в диапазоне Q2 <Q <Q4 в диапазоне Q2 <Q <Q4 в диапазоне Qi < Q <Q? |
±2 (при температуре воды до 30 °C) ±3 (при температуре воды свыше 30 °C) ±5 | ||||||
Таблица 2 Обязательные метрологические требования к счетчикам WPVR и WPVM
|
Наименование |
Значение | ||||
|
11оминальный диаметр DN (ГОСТ 28338-89) |
50 |
65 |
80 |
100 | |
|
Максимальный расход С,|.м7ч |
31,25 |
50.00 |
50.00 |
78.75 |
125.00 |
|
11остоянный расход Q3, м"7ч |
25.00 |
40.00 |
40.00 |
63.00 |
100.00 |
|
1(ерсходной расход Q;. м 7ч Q3/Qi=250 Q3/Q1 400 Q3/Q1 500 Q3/Q1 630 Q3/Q1 800 Q3/Q1-1000 Q3/Qi=1250 Q3/Q!=1600 Q3/Q1=2000 Q3/Q1 2500 Q3/Qi=3150 Q3/Q г-4000 Q3/Q i=5000 Q3/Qi=6300 |
0.160 0.100 0.080 0.063 0.050 0,040 0.032 0.025 |
0.256 0.160 0.128 0.102 0.080 0,064 0.051 0.040 0.032 0.026 |
0.256 0.320 0.128 0.102 0.080 0.064 0.051 0.040 0.032 0.026 |
0,403 0.252 0.202 0.160 0.126 0.101 0.081 0,063 0.050 0.040 0.032 0.025 |
0.640 0.400 0.320 0.254 0.200 0.160 0.128 0.100 0.080 0.064 0.051 0.040 0,032 0.025 |
|
Минимальный расход Qj,m74 Q3/Qi=250 Q3/Q1 400 Q3/Q1 500 Q3/Q1 630 Q3/Q1 800 Q3/Qi=1000 Q3/Q,=1250 Q3/Q i=1600 Q3/Qr2000 Q3/Q1 2500 Q3/Q1 3150 Q3/Q1 4000 Q3/Q i=5000 Q3/Qi=6300 |
0.100 0,063 0.050 0.040 0.031 0.025 0,020 0.016 |
0.160 0.100 0.080 0,063 0,050 0.040 0,032 0,025 0.020 0.016 |
0.160 0.200 0,080 0.063 0.050 0.040 0.032 0.025 0.020 0.016 |
0.252 0.158 0.126 0.100 0.079 0,063 0.050 0.039 0.032 0.025 0.020 0.016 |
0.400 0.250 0,200 0.159 0.125 0.100 0.080 0.063 0.050 0.040 0.032 0,025 0.020 0,016 |
|
Переключение клапана при уменьшении расхода Qxi, м’/ч |
0.85 |
1.1 | |||
|
11срсключсние клапана при увеличении расхода м7ч |
1.45 |
1.6 | |||
|
Класс точности по ГОСТ ISO 4064-1-2017 |
2 | ||||
|
Максимальная допускаемая погрешность, %: в диапазоне Q2 <Q <Qi в диапазоне Qi < Q <Q2 |
±2 (при температуре воды до 30 °C) ±5 | ||||
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблицах 3, 4.
Таблица 3 - Счетчики WI, WPD, WPH
|
Наименование |
Значение | ||||
|
Номинальный диаметр DN (ГОСТ 28338-89) |
50 |
65 |
80 |
100, 125 |
150 |
|
Соотношение Q3/Q1 при горизонтальном рабочем положении счетчиков | |||||
|
счетчики WI |
25; 31,5; 40 | ||||
|
счетчики WPH |
25; 31,5; 40; 50; 63 | ||||
|
счетчики WPD |
40; 50; 63; 80; 100; 125; 160 |
40; 50; 63; 80; 100; 125; 160; 200 |
40; 50; 63; 80; 100; 125; 160; 200; 250; 315 | ||
|
Соотношение Q3/Q1 при вертикальном рабочем положении счетчиков | |||||
|
счетчики WI |
25 | ||||
|
счетчики WPH |
25; 31,5 | ||||
|
счетчики WPD |
40; 50 |
40; 50; 63; 80 |
40; 50; 63; 80; 100; 125; 160; 200 | ||
|
Класс потери давления по ГОСТ ISO 4064-1-2017 счетчики WPD счетчики WPH счетчики WI | |||||
|
Лр10 |
Ар 16 |
АрЮ |
Ар16 |
АрЮ | |
|
АрЮ |
Ар25 | ||||
|
АрЮ | |||||
|
Рабочий диапазон давления, МПа |
от 0,03 до 1,6 (МАР 16) | ||||
|
Класс чувствительности к возмущениям потока по ГОСТ ISO 4064-1-2017 счетчики WPD счетчики WPH, WI |
U0/D0 U3/D2 | ||||
|
Вес импульса, м3/имп |
0,01; 0,1; 1,0; 10,0 |
0,1; 1,0; 10,0 | |||
|
Наименьшая цена деления, дм счетчики WI, WPH счетчики WPD |
2 0,5 |
2 0,5 |
2 0,5 |
2 0,5 |
20 5 |
|
Диаметр фланца, мм, не более |
165 |
185 |
200 |
220 |
285 |
|
Длина, мм |
200.3 |
200.3 |
225.з |
25О.з |
ЗОО-з |
|
Высота, мм, не более |
305 |
325 |
345 |
365 |
440 |
|
Масса, кг, нс более |
10,5 |
11,8 |
13,4 |
16,9 |
31,5 |
|
Температурный класс по ГОСТ ISO 4064-1-2017 |
ТЗО; Т50; Т90 | ||||
|
Рабочий диапазон температуры окружающей среды, °C |
от 5 до 55 | ||||
|
Срок службы, лет, не менее |
12 | ||||
Таблица 4 Счетчики WPVR и WPVM
|
Наименование |
Значение | ||||
|
Поминальный диаметр DN (ГОСТ 28338-89) |
50 |
65 |
80 |
100 | |
|
Соотношение Q3/Q1 при горизонтальном рабочем положении счетчиков, м7ч | |||||
|
счетчики WPVR |
1600 1250 1000 800 630 500 |
2500 2000 1600 1250 1000 800 |
2500 2000 1600 1250 1000 800 |
4000 3150 2500 2000 1600 1250 |
6300 5000 4000 3150 2500 2000 1000 |
|
счетчики WPVM |
250 |
400 |
400 |
630 | |
|
Соотношение Q3/Q1 при вертикальном рабочем положении счетчиков | |||||
|
счетчики WPVR |
1600 1250 1000 800 630 500 |
2500 2000 1600 1250 1000 800 |
2500 2000 1600 1250 1000 800 |
4000 3150 2500 2000 1600 1250 |
6300 5000 4000 3150 2500 2000 |
|
счетчики WrPVM |
250 |
400 |
400 |
630 |
1000 |
|
Класс потери давления по ГОСТ ISO 4064-1-2017 |
АР40 |
АрбЗ |
АрбЗ | ||
|
Рабочий диапазон давления, Ml la |
от 0,03 до 16 (МАР 16) | ||||
|
Класс чуве гви тельноети к возмущениям потока по ГОСТ ISO 4064-1-2017 |
СО /1)0 | ||||
|
Вес импульса. мТимп |
0.01; 0.1; 1,0 | ||||
|
Диаметр фланца, мм, нс более |
165 |
165 |
185 |
200 |
220 |
|
Длина, мм |
270,з |
270.3 |
ЗОО.з |
ЗОО.з |
350,3 385 |
|
Высота, мм, нс более |
320 |
320 |
320 |
383 | |
|
Масса, кг, нс более |
17,4 |
17,4 |
17.4 |
25.5 |
26 |
|
Температурный класс но ГОСТ ISO 4064-1-2017 |
ТЗО; 1'50 | ||||
|
Рабочий диапазон температуры окружающей среды, °C |
от 5 до 55 | ||||
|
Срок службы, лет, не менее |
12 | ||||
Комплектность
Таблица 5
|
11аимсновапис |
Количество |
|
Счетчик |
1 |
|
1 lac порт |
1 |
|
Упаковка |
1 |
I [римсчанис по отдельному заказу moi ут поставляться следующие вспомогательные устройства: комплект присоединительных штуцеров, фильтр осадочный муфтовый, датчик импульсов. EDC-модуль, РРС-модуль.
Место нанесения знака утверждения тина средств измерений: знак утверждения тина средств измерений наносится на лицевую сторону счетного механизма счетчиков и (или) на паспорт.
Поверка осуществляется но СТБ 8046-2015 «Сис тема обеспечения единства измерений Республики Беларусь. Счетчики холодной питьевой воды и горячей воды. Методика поверки». Поверка модификаций WPVR, WPWM осуществляется но МРБ Ml 1.3358-2022 «Система обеспечения единства измерений. Счетчики холодной и горячей воды турбинные W (модификации WPVR и WPVM). Методика поверки».
Сведения о методах измерений
Гсхническис нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
техническая документация «ZENNER METERS (SIIAN(jIIAI) III)», Китай;
TOC 1 ISO 4064-1-2017 «Счетчики холодной и горячей воды. Часть 1. Метрологические и гсхническис требования»;
ГОСТ ISO 4064-2-2017 «Счетчики холодной и горячей воды. Часть 2. Методы иены ганий»;
ГОС Т ISO 4064-4-2017 «Счетчики холодной и горячей воды. Часть 4. Немстро-логическис требования, не представленные в ISO 4064-1»;
технический регламент Республики Беларусь «Средства электросвязи. Безопасность» (ГР 2018/024/BY);
технический регламент Таможенного союза «Электромагнитная совместимость технических средс тв» (ГР ГС 020/2011);
методику поверки:
СТБ 8046-2015 «Система обеспечения единства измерений Республики Беларусь. Счетчики холодной питьевой воды и горячей воды. Методика поверки». Поверка модификаций WPVR. WPWM осуществляется но МРБ Ml 1.3358-2022 «Система обеспечения единства измерений. Счетчики холодной и горячей воды турбинные W (модификации WPVR и WPVM). Методика поверки»
Перечень средств поверки: представлен в таблице 5.
Таблица 5 __ __
Наименование и тип средств поверки__
11рибор измерительный 11И-002/1 М.С.Д.-1 11
Установка поверочная для счетчиков воды но 1 ОС Г ISO 4064-2-2017 ______
Стенд для проверки герметичности____________ ________________
Манометр показывающий МТИ __
I ермометр по ГОС Т 28498-90
Час тотомер электронно-счетный 43-54
Примечание Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Иден тификация программного обеспечения: отсутствует.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: счетчики холодной и горячей воды турбинные W соответствуют требованиям документации производителя, ГОСТ ISO 4064-1-2017, ГОС I ISO 4064-2-2017. ГОСТ ISO 4064-4-2017, TP 2018/024/BY. ГР ТС 020/2011.
11роизводитсль средств измерений
«ZENNER METERS (SHANGHAI) L I D». Китай
No. 15. Dongxing Road Songjiang Industrial Zone. Shanghai. 201613. China.
Телефон: +86 21 - 577744789
Уполномоченное юридическое лицо. проводившее испытания средств измереншй/мстрологическую экспертизу единичного экземпляра средс тв измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БслГИМ)
Республика Беларусь. 220053. г. Минск, Старовилснский тракт, 93
Телефон: +375 17 374-55-01
факс:+375 17 244-99-38
e-mail: i n fo@ b с 1 gi m. by 11риложспия: 1. Фотографии общего вида средств измерений на 2 листах.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
3. Схема пломбировки от нссанкционирова! Ого доступа на 2 листах.
Директор Бел1 ИМ
А.В. Казачок
Приложение 1 (обязательное) Фотографии общего вида средств измерений
a) WPI) б) WPDE
’исунок 1.1 Фотография общего вида счетчиков холодной и горячей воды турбинных W
(изображение носит иллюстративный характер)
a)WPIl-N б) WPII-1
’исунок 1.2 Фотография общего вида счетчиков холодной и горячей воды турбинных W
(изображение носи т иллюстративный характер)
Рисунок 1.3 Фо тография общего вида счетчиков холодной и горячей воды турбинных W (WI)
(изображение носит иллюстративный характер)
Рисунок 1.4 Фотография общего вида счетчиков холодной и горячей воды турбинных W
(изображение iiochi иллюстративный характер)
11риложснис 2 (обязательное)
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
11риложснис 3 (обязательное)
Схема пломбировки от несанкционированного доступа
Рисунок 3.1 Схема пломбировки от несанкционированного доступа счетчиков WPVR hWPVM
Пломба
Рисунок 3.2 Схема пломбировки от несанкционированного доступа счетчиков WPD и WPII, W1
Винт крепления
Рисунок 3.3 Схема пломбировки EDC-модуля от несанкционированного доступа
Винт пломбировочный
Рисунок 3.4 Схема пломбировки датчика импульсов от несанкционированного доступа
Смотрите также
