Контроллеры программируемые ВАРИКОНТ-НАНО с измерительными преобразователями

Назначение

Контроллеры программируемые ВАРИКОНТ-НАНО с измерительными преобразователями ГИЮЛ.426487.003 (далее по тексту контроллеры) предназначены для сбора и первичной обработки информации с датчиков дискретных и аналоговых сигналов, выдачи управляющих сигналов на внешние исполнительные устройства по командам, поступающим по каналам связи, передачи обработанной информации через каналы связи устройствам верхнего уровня автоматизированной системы управления технологическими процессами. Контроллеры применяются в качестве контролируемого пункта (КП) в системах телемеханики и автоматизированного управления технологическими объектами.

Измерительную функцию контроллера выполняют модули типа МТИ-8, являющиеся измерительными преобразователями и имеющие 8 каналов аналогового ввода. Модули МТИ-8 являются неотъемлемой частью контроллера и предназначены для преобразования входных сигналов от первичных преобразователей в цифровой код.

Описание

Контроллер ВАРИКОНТ-НАНО состоит из:

- модуль центрального процессора МЦП;

- модуль модемной связи ММС-4;

- модуль ввода дискретных сигналов МТС-8;

Для документов,

- модуль ввода дискретных сигналов МТИ-8 с измерительными преобразователями;

- модуль ввода дискретных сигналов МТУ-8;

- источник вторичного электропитания ВИП50-220АС-05Т8   - 1 шт.

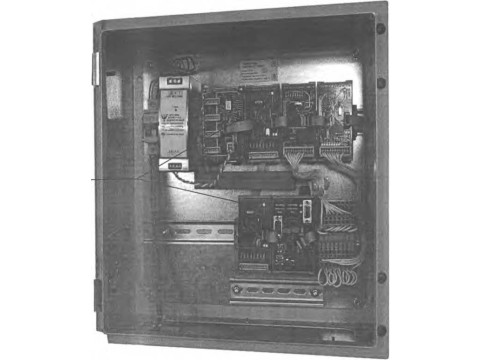

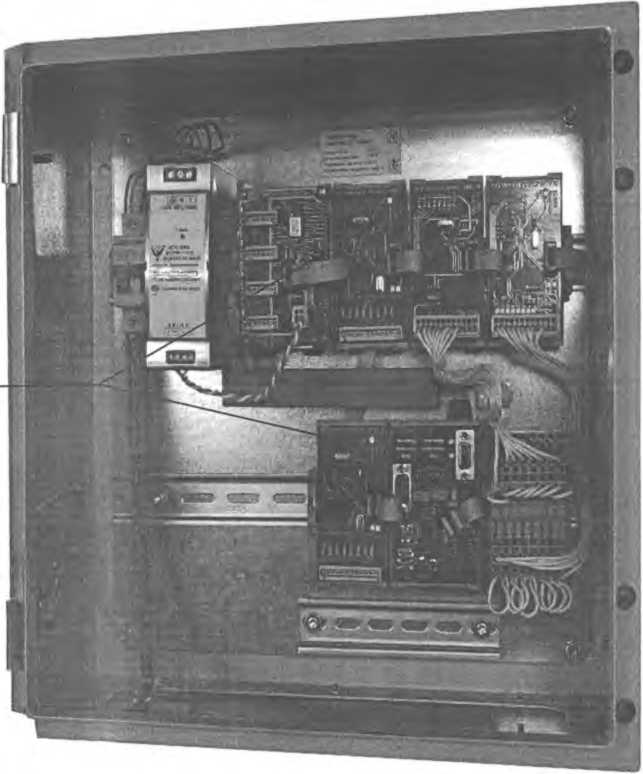

Внешний вид контроллеров приведен на рисунке 1.

Модули МТИ-8

Рисунок 1. Внешний вид контроллеров

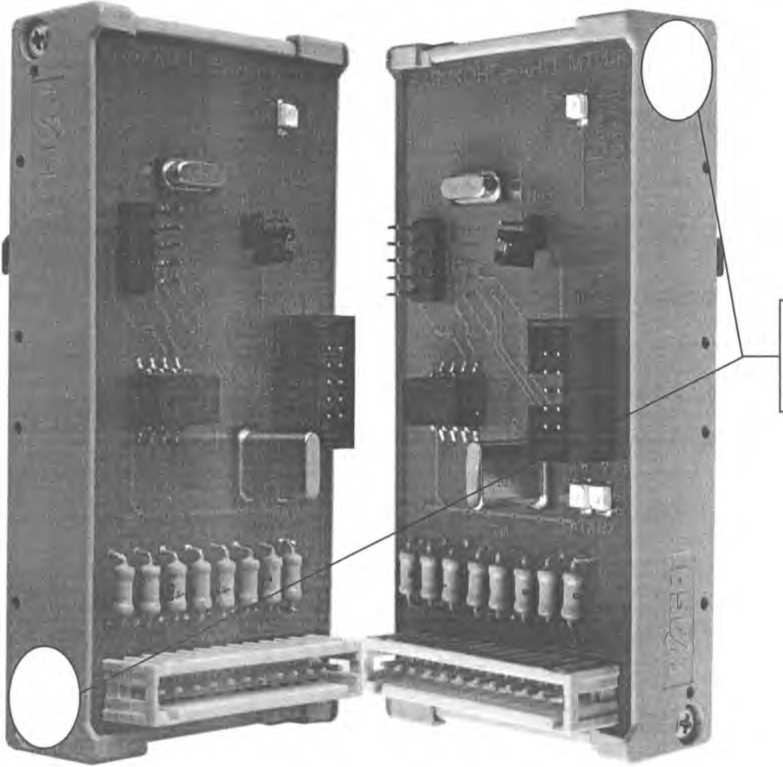

Внешний вид модулей МТИ-8 и место нанесения поверительного клейма-

наклейки приведены на рисунке 2.

Места нанесения клейма-наклейки

Рисунок 2. Внешний вид модулей МТИ-8 и место нанесения поверительного клейма-наклейки

Контроллеры размещаются в металлическом шкафу, имеющем элемент защитного заземления, со степенью защиты не ниже IP43 по ГОСТ 14254.

Основные функции контроллеров:

- измерение аналоговых сигналов с первичных преобразователей;

- сбор информации с датчиков дискретных, аналоговых и интегральных сигналов;

- фиксация времени события дискретных сигналов;

- выдача дискретных команд управления на внешние устройства;

- передача по запросу предварительно обработанной информации через каналы связи в устройства верхнего уровня;

- непрерывный контроль состояния аппаратуры;

- буферизация информации (до 16 изменений в каждом модуле дискретных сигналов) с последующей передачей по каналу связи;

- программная фильтрация сигналов, принимаемых от аналоговых и дискретных датчиков;

- возможность сопряжения с устройствами, имеющими интерфейс RS232 или RS485;

- передача информации на верхние уровни по различным направлениям в разных протоколах;

- встроенное тестовое обеспечение, возможность диагностирования аппаратуры и каналов связи с помощью ПЭВМ.

Функционирование контроллера осуществляется при помощи процессорного модуля ICOP-6015 под управлением программного обеспечения контроллера.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пределы основной погрешности приведены в таблице 1.

Габаритные размеры составных частей контроллера приведены в таблице 2.

Таблица 2

Масса составных частей контроллера приведена в таблице 3.

Таблица 3

Потребляемая мощность контроллера - не более 50 В А.

Питание контроллера осуществляется от однофазной сети перемвныбг^эк^ +23                                ,_ л ,                                                II                 реестр]

напряжением(230 )Вичастотой (50±1)Гц.                    V, \

-----------—-----------

Контроллер предназначен для работы в условиях:

- температура окружающего воздуха от минус 25 °C до плюс 55 °C;

- относительная влажность воздуха 95 % при температуре 35 °C без конденсации влаги.

Пределы допускаемой дополнительной погрешности контроллеров, вызванной воздействием влияющих факторов приведены в таблице 4.

Таблица 4

Факторы, оказывающие влияние на контроллер

Отклонение напряжения питания от 195 до 253 В

Пределы допускаемой дополнительной погрешности, %

±0,1

Воздействие внешнего магнитного поля

±0,2

Изменение температуры окружающей среды (на каждые 10 °C) от минус 25 °C до плюс 55 °C

Средняя наработка на отказ должна быть не менее 7000 ч. Отказом считается прекращение выполнения контроллером заданных функций;

Средний срок службы - не менее 12 лет;

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на табличку контроллера.

Комплектность

В комплект поставки контроллера в обязательном порядке входят:

а) контроллер;

б) паспорт ГИЮЛ.426487.003 ПС;

в) руководство по эксплуатации ГИЮЛ.426487.003 РЭ;

г) методика поверки МРБ МП.2034-2010.

Состав и количество модулей ввода-вывода и связи определяется требованиями проекта, с учетом ограничений указанных в руководстве по эксплуатации ГИЮЛ.426487.003 РЭ.

ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ

ТУ BY 390316790.002-2010 Контроллеры программируемые ВАРИКОНТ-НАНО с измерительными преобразователями Технические условия

МРБ МП.2034-2010 Контроллеры программируемые ВАРИКОНТ-НАНО с измерительными преобразователями Методика поверки.                ___

Описание типа средства измерений

Заключение

Контроллеры программируемые ВАРИКОНТ-НАНО с измерительными преобразователями соответствуют требованиям ТУ BY390316790.002-2010

Межповерочный интервал для контроллеров программируемых ВАРИКОНТ-НАНО с измерительными преобразователями, предназначенных для применения либо применяемых в сфере законодательной метрологии - 12 месяцев.
