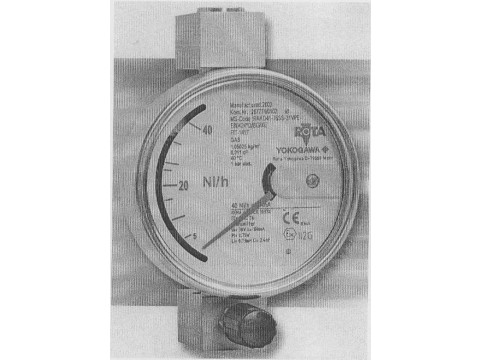

Ротаметры серии RAMC, RAKD

Наименование характеристики

Значение характеристики

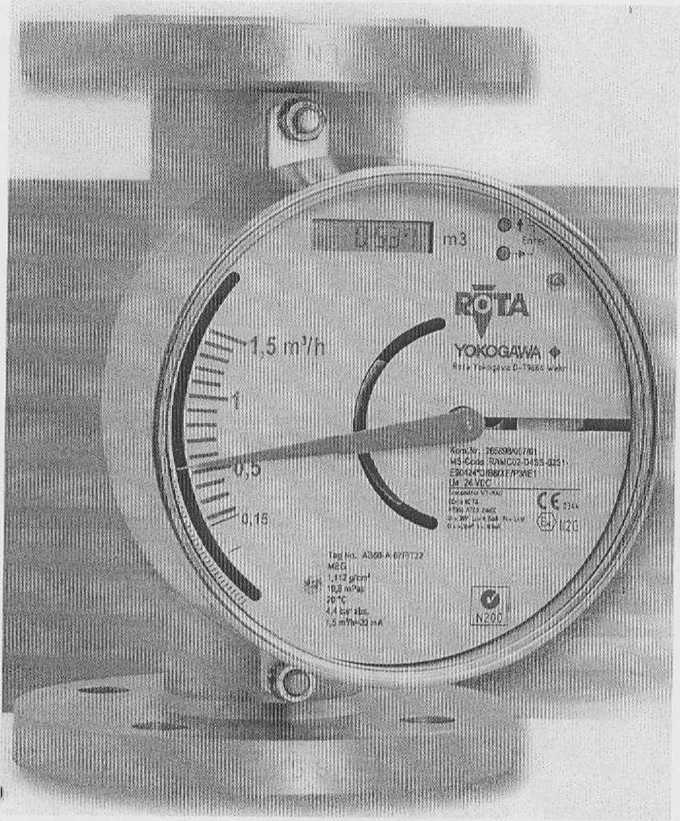

RAMC

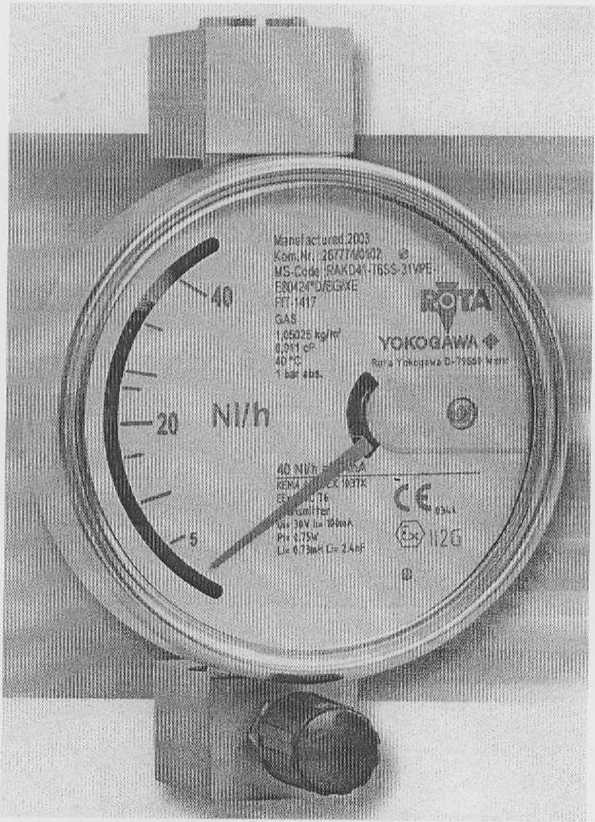

RAKD

Диаметр условного прохода DN, мм

15, 20, 25,32, 40, 50, 65,80,

100, 125, 150

15,25

Максимальный расход (для воды и жидкостей)

от 0,025 до 130 м5/ч (в зависимости от DN, исполнения конуса/поплавка)

от 1 до 250 л/ч (в зависимости от DN, исполнения конуса/поплавка)

Минимальный расход (для воды и жидкостей)» л/ч

2,5

0,1

Максимальный расход (для воздуха и газов) при температуре 20 °C и абс. давлении 0,1 МПа

от 0,75 до 1400 м3/ч (в зависимости от DN, исполнения конуса/поплавка)

от 40 до 8000 л/ч (в зависимости от DN, исполнения конуса/поплавка)

Минимальный расход (для воздуха и газов)

0,075 м3/ч при температуре 20 °C и абс. давлении 0,1 МПа

4 л/ч

Динамический диапазон

10:1

10:1

Максимальное рабочее давление, МПа

10 (опция 70)

16

Класс точности по VDI/VDE 3513:

- DN 15-100, измерительная трубка ротаметра из нержавеющей стали

- DN 15-100, измерительная трубка ротаметра с футеровкой из ПТФЭ -DN 125-150, измерительная трубка ротаметра из нержавеющей стали

1,6

2,5

2,5

4

Пределы допускаемой погрешности в диапазоне от 0,5 Qmax до Qmax;

Пределы допускаемой погрешности в диапазоне от Qmin до 0,5 Qmax

Соответсвуют значению класса точности (±1,6; ±2,5; ±4)

± (класс точности х 0,5 Qmax/ Qh3m), где Qmax - полное значение шкалы, Qhsm. - измеренное значение расхода

Диапазон температур процесса, (в зависимости от материала трубки ротаметра), °C

- из нержавеющей стали

- с футеровкой из ПТФЭ

от минус 180 до плюс 370 от минус 80 до плюс 130

- без клапана: от минус 25 до плюс 250

- с клапаном: от минус 25 до плюс 150

Диапазон температур в условиях транспортирования и хранения, °C

от минус 40 до плюс 110

от минус 40 до плюс 110

Степень защиты оболочки локального индикатора по ГОСТ 14254

1Р65(для корпуса из полиамида), IP66/67 (для корпуса из алюминия и нержавеющей стали)

IP66/67

Наименование характеристики

Значение характеристики

RAMC

RAKD

Выходной сигнал: токовый; импульсный;

интерфейс

0 - 20 мА, 4-20 мА 4 Гц HART, Profibus РА

4-20 мА

4 Гц

Диапазон температур процесса, °C

от минус 180 до плюс 370

от минус 25 до плюс 250

Диапазон температур окружающей среды, °C

от минус 40 до плюс 70 (для искро- и взрывозащищенных приборов от минус 20 до плюс 60)

от минус 25 до плюс 70 (для искрозащищенных приборов от минус 25 до плюс 65)

Пределы дополнительной приведенной погрешности выходного сигнала при изменении температуры окружающего воздуха в рабочих условиях, % от полной шкалы /ЮК

±0,5

±0,5

Диапазон температур в условиях транспортирования и хранения, °C

от минус 40 до плюс 70

от минус 40 до плюс 70

Напряжение питания:

- переменного тока

- постоянного тока

230 В (+10 %/-15 %), 50/60Гц

115 В (+10 %/-15 %), 50/60Гц опция AJ: от 85 до 230 В 50/60Гц

от 13,5 до 30 В

опция /U: от 24 до 60 В пост/перем.тока

от 13,5 до 30 В

Пределы дополнительной приведенной погрешности при отклонении напряжения питания от номинального значения, % от полной шкалы

±0,1

±0,1

Маркировка взрывозащиты для опасных зон

ЕЕх ia II Тб группа И, категория 2G, Ex d ПС Т1 ...Тб группа II, категория 2G, Пылезащита Ex tD А20 IP6X ТХ группа II, категория 1D/2D

ЕЕх ia ПС Тб группа II категория 2G
