Ротаметры серии Н250
| Номер в ГРСИ РФ: | РБ 03 07 1484 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Ротаметры |
| Производитель / заявитель: | "KROHNE Messtechnik GmbH", Германия |
Ротаметры Н250 (далее - ротаметры) предназначены для измерения объемного расхода жидкостей, газов и пара.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 1484 16 |
| Наименование | Ротаметры серии Н250 |
| Год регистрации | 2016 |
| Номер сертификата | 13978 |
| Дата регистрации | 2021-01-28 |
| Срок действия | 2022-01-28 |
| Получатель сертификата | фирма "KROHNE Messtechnik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "KROHNE Messtechnik GmbH"
Адрес: Ludwig-Krohne Str. 5, D-47058 Duisburg 1
Контакты: +49(0) 203 301 - 4310 / +49(0) 203 301 - 4311 / kanex@krohne.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.122-99. |
Поверители
Скачать
|
Описание типа РБ 03 07 1484 16 [2011-01-31]
rb-03-07-1484-16_2011-01-31.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1484 16 [2016-04-08]
rb-03-07-1484-16_2016-04-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1484 16 [2001-01-26]
rb-03-07-1484-16_2001-01-26.pdf
|
Скачать |
Описание типа
Назначение
Ротаметры Н250 (далее - ротаметры) предназначены для измерения объемного расхода жидкостей, газов и пара.
Область применения - системы контроля и автоматического управления технологическими процессами на предприятиях газовой, химической, нефтехимической, фармацевтической, пищевой промышленности.
Описание
Принцип действия ротаметров основан на зависимости положения динамического равновесия поплавка, перемещающегося внутри конической трубки различных конструктивных исполнений, от расхода рабочей среды - жидкости или газа - с заданными параметрами вязкости и плотности.
Проточная часть ротаметров состоит из конусной трубки и поплавка постоянного сечения с магнитом. Магнит через конусную трубку из немагнитного материала взаимодействует с магнитом отсчетного стрелочного устройства, которое преобразует линейное перемещение поплавка в угловое перемещение стрелки ротаметра.
В ротаметрах предусмотрена возможность установки преобразователя ESK для преобразования измеряемой величины в электрический выходной сигнал (4^20 мА) и комплектация предельными выключателями.
Особенностью ротаметров является полностью металлическая конструкция, изготовленная из высоко прочной коррозионно-устойчивой нержавеющей стали. Все внутренние части преобразователя заменяемые, вследствие удобной модульной конструкции (съемные электронные блоки). Замена и дооснащение электронных блоков предельных выключателей (К1/К2), токового выходного сигнала (ESKII или ESK4), модуля ESK4-T с ЖК-дисплеем, дискретными выходами, цифровым счетчиком и импульсным выходом может происходить без прерывания процесса и без снятия стрелки-указателя.
Ротаметры имеют горизонтальное и вертикальное исполнение.
Ротаметры выпускаются в обычном и взрывозащищенном исполнении. Ротаметры Н250/М9 выпускаются во взрывозащищенном исполнении с искробезопасной цепью, Н250/М40 - с искробезопасной цепью и взрывонепроницаемой оболочкой.
Соотношение максимального и минимального расходов ротаметров определяется как 10:1.
Место нанесения поверительного клейма-наклейки указано в Приложении 1.

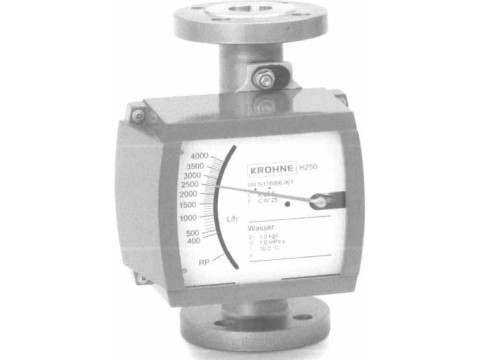

Внешний вид ротаметров представлен на рисунке 1.

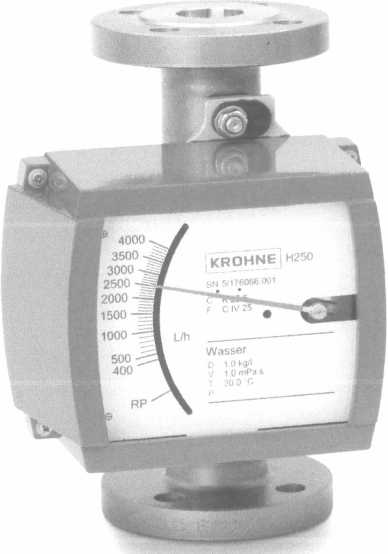

Н250/М9

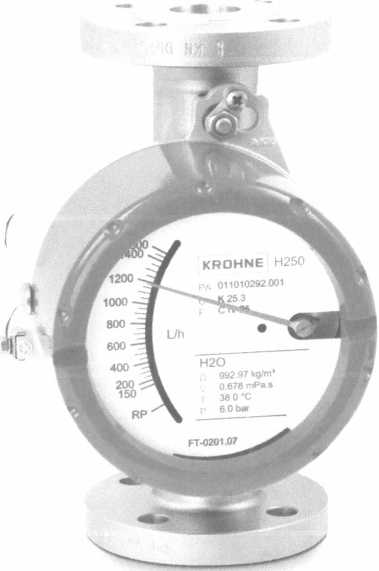

Н250/М40
Рисунок 1 - Внешний вид ротаметров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики ротаметров представлены в таблице 1
Таблица 1
|
Характеристика |
Ротаметры H250 | ||
|
H250/M9 |
Н250/М40 | ||
|
1. Диаметр условного прохода, DN, мм |
15,25, 50, 80, 100 | ||
|
2. Диапазон измерения, (в зависимости от измеряемой среды, DN, исполнения поплавка ротаметра) |
Динамический д иапазон 10:1 | ||
|
• вода * (в зависимости от материала и |
min |
от 1,8 до 12000 | |
|
размера поплавка), дм3/ч |
max |
от 18 до 120000 | |
|
• воздух * (в зависимости от материала и |
min |
от 0,042 до 320 | |
|
размера поплавка), м3/ч |
max |
от 0,42 до 3200 | |
|
3. Пределы допускаемой погрешности в диапазоне: (%) • ОТ 0,5Qmax ДО Qmax |
Соответствуют значению класса точности: • ± 1,6 для модификаций (H250/RR, /НС, /F) • ± 2,5 для модификации (Н250/С, /Н, /U) | ||
|
• ОТ Qmin до 0,5Qmax |
± (класс точности х 0,5 Qmax/ Qhim), где Qmax - полное значение шкалы, QmM - измеренное значение расхода | ||
Продолжение таблицы 1
|
4. Максимально допустимое рабочее давление, бар |
400 | ||
|
5. Диапазон температуры рабочей среды, °C |
min |
- 196 | |
|
max |
300 | ||
|
• с электронными компонентами (ESK, предельные выключатели) |
min |
-80 |
-40 |
|
max |
300 | ||
|
6. Диапазон температуры окружающего воздуха, °C |
min |
-40 | |
|
max |
120 | ||
|
• с электронными компонентами • (ESK, предельные выключатели) |
min |
-40 | |
|
max |
70 |
70 | |
|
7. Предельные выключатели |
SC3,5-NO, SJ3,5-SN, SC3,5-S1N |
SB3,5-E2 | |
|
• рабочее напряжение, В DC |
8 |
10 ...30 | |
|
• рабочий ток, мА |
мах 100 мА | ||
|
8. Напряжение питания преобразователя ESK, В DC |
12 ...30 |
12 ...30 | |
|
9. Токовый выход, мА |
0-20, 4-20 |
4-20 | |
|
10. Система передачи данных |
HART, Profibus |
HART, Profibus | |
|
11. Степень защиты оболочки по ГОСТ 14254-96 |
IP 66, 68, 69 |
IP 66, 68, 69 | |
|
Габаритная высота, мм |
300 (250) | ||
|
Масса, кг |
от 2 до 17 |
от 2 до 17,4 | |
*) Стандартные условия:
• для воды: температура 20 °C; давление 120,0 кПа абс.
• для воздуха: температура О °C; давление 101,3 кПа абс.
Преобразование диапазонов измерений при использовании на других рабочих средах или в иных рабочих условиях (давление, температура, плотность, вязкость) выполняется с использованием процедуры расчета, соответствующего требованиям директивы VDI/VDE 3513 (МИ 1420-86).
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на эксплуатационную документацию ротаметров типографским способом.
Комплектность
1. Ротаметр 1 шт.
2. Руководство по эксплуатации 1 экз.
Нормативные документы
Техническая документация фирмы «KROHNE Messtechnik GmbH», г. Дуйсбург, Германия.
ГОСТ 13045-81 «Ротаметры. Общие технические условия».
ГОСТ 8.122-99 «Ротаметры. Методика поверки».
Заключение
Тип «Ротаметры Н250» утвержден с техническими и метрологическими характеристиками, приведенными в настоящем Описании типа, метрологически обеспечен при ввозе в страну и в эксплуатации в соответствии с требованиями нормативной документации.
Ротаметры Н250 соответствуют технической документации фирмы «KROHNE Messtechnik GmbH», г. Дуйсбург, Германия. ГОСТ 13045-81.
Межповерочный интервал - не более 24 месяцев.
Государственные контрольные испытания в соответствии с приказом Госстандарта проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации», пр. Космонавтов, 56, 230003, г. Гродно, факс (0152) 72 38 17, тел. (0152) 77 01 00, эл. почта csms grodno@tut.by, аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
