Устройства для контроля и регулировки углов установки колес автомобилей КДСО
| Номер в ГРСИ РФ: | РБ 03 19 2851 15 |
|---|---|
| Раздел: | Средства технической диагностики [19] |
| Производитель / заявитель: | ЗАО "АЭРОДРОМЫ МОСТЫ ДОРОГИ" (АМД), г. Москва |
Устройства для контроля и регулировки углов установки колес автомобилей КДСО (далее по тексту - устройство КДСО) предназначены для контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода от 10 до 22 дюймов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 19 2851 15 |
| Наименование | Устройства для контроля и регулировки углов установки колес автомобилей КДСО |
| Год регистрации | 2015 |
| Номер сертификата | 9874 |
| Дата регистрации | 2015-06-30 |
| Срок действия | 2019-01-24 |
| Получатель сертификата | ЗАО "АМД", г. Москва, Россия (RU) |
Производитель / Заявитель
ЗАО "АМД"
Адрес: ул. Введенского, д. 1, 117342, г. Москва
Контакты: (495)330-11-66, amd-mail@mtu-net.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по документу АСИД 421413 РЭ (2009 г.) - для средств измерений изготовленных до 01.01.2014 г.; АСИД 421413 РЭ (2009 г.) с дополнением (2013 г.). |
| Признание поверки | Первичная при выпуске из производства: Ростест-Москва (номер реестра - №094, шифр поверительного клейма - МА)(НТК 07-15). |
Поверители
Скачать
|
Описание типа РБ 03 19 2851 15 [2009-07-01]
rb-03-19-2851-15_2009-07-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 19 2851 15 [2015-09-30]
rb-03-19-2851-15_2015-09-30.pdf
|
Скачать |
Описание типа
Назначение
Устройства для контроля и регулировки углов установки колес автомобилей КДСО (далее по тексту - устройство КДСО) предназначены для контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода от 10 до 22 дюймов.
Описание
Устройство КДСО представляет собой центральный процессор с программным меню, дисплеем, печатающим устройством.
Принцип действия устройства КДСО основан на измерении угловых параметров, определяющих положение осей колес автомобиля, с помощью прецизионных датчиков, обладающих высокой стабильностью в широком диапазоне измеряемых параметров.
Устройство КДСО содержит 14 прецизионных датчиков, микропроцессорную систему обработки результатов измерений, персональный компьютер с установленным программным обеспечением и комплект вспомогательных устройств и приспособлений. Управление устройством КДСО может осуществляться как с помощью бескабельной системы управления, так и через соединительные кабели.
Датчики скомпонованы в 4 измерительных блока - 2 передних и 2 задних. Передние измерительные блоки содержат по 4 датчика: датчик схождения, датчик развала, датчик наклона и датчик поворота. Задние измерительные блоки содержат по 3 датчика: датчик схождения, датчик развала и датчик центровки. Связь между измерительными блоками и персональным компьютером может осуществляться как по сигнальным кабелям, так и по радиоканалам.
Устройство КДСО обеспечивает контроль положения осей всех четырех колес автомобиля. Управление процессом измерений производится путем переключения программ с помощью клавиатур пульта дистанционного управления и персонального компьютера. В память персонального компьютера устройства заложена база данных на более чем 28000 моделей автомобилей отечественного и зарубежного производства. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленных в технической документации нормам. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.

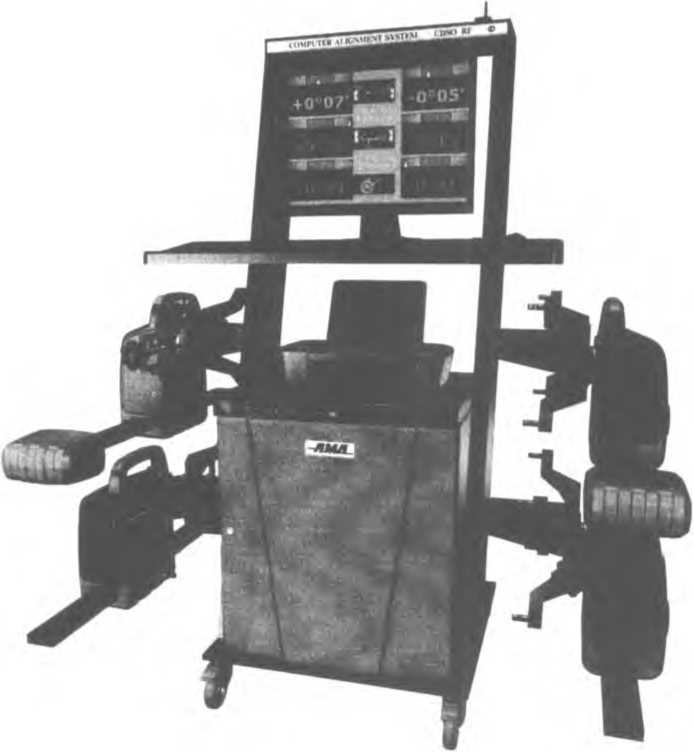

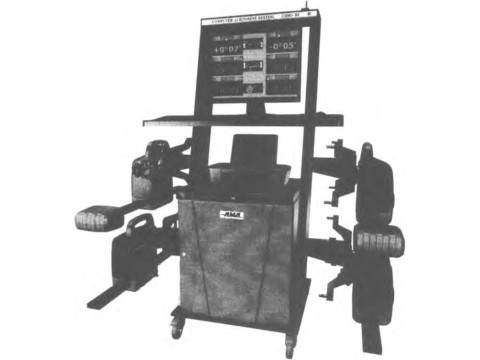

Внешний вид устройства для контроля и регулировки углов установки колес автомобилей КДСО показан на рисунке 1.
Рисунок 1. Внешний вид устройства КДСО
Программное обеспечение
Идентификационные данные программного обеспечения:
|
Наименование программного обеспечения |
Идентификационное наименование про-граммного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
КДСО |
КДСО-МК |
V06.02 |
- |
Intel НЕХ |
Установка метрологически значимой част программного обеспечения (ПО) «КДСО-МК» производится в заводских условиях при производстве. В процессе эксплуатации воздействие на ПО (установка или изменение ПО. настройка параметров) невозможно. Возможность влияния на ПО через интерфейс связи отсутствует. Доступ к метрологически значимой части ПО в процессе эксплуатации невозможен без использования специализированного ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
|
Наименование параметра |
Циапазон измерений |
Пределы допускаемой абсолютной погрешности |
|
Количество измерительных головок |
14 | |
|
Угол развала колес |
до 3° от 3° до 7° |
±3' ±т |
|
Угол схождения колес |
до 2° от 2° до 7° |
±2' ±5' |
|
Угол наклона оси поворота колес |
до 10° от 10° до 20° |
±10' ±15' |
|
Угол поворота колес |
±5° |
±5' |
|
Максимальный угол поворота колес |
до 40° | |
|
Габаритные размеры (ДхШхВ), мм, не более |
1100x600x1500 | |
|
Масса, кг, не более |
155 | |
|
Рабочий диапазон температур, °C |
10-35° С | |
|
Требования по электропитанию | ||
|
Напряжение |
220±22 В | |
|
Частота |
50...60 Гц | |
|
Требования по надежности | ||
|
Время непрерывной работы, ч |
48 | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации и панель приборной стойки методом печати.
Комплектность
В комплект поставки входят:
• мобильная стойка;
• комплект персонального компьютера с ПМО;
• дистанционный пульт с фотоприемником;
• измерительные блоки передние и задние;
• кабели сигнальные передние и задние;
• захваты (10”-22”);
• сдвижные и поворотные платформы;
• калибровочное устройство;
• комплект вспомогательных устройств и приспособлений;
• руководство по эксплуатации, включающее методику поверки;
• упаковочная тара.
Поверка
Поверка устройств для контроля и регулировки углов установки колес автомобилей КДСО осуществляется в соответствии с методикой поверки, утвержденной ГЦИ СИ ФГУ «Ростест-Москва» в декабре 2009 г., входящей в состав Руководства по эксплуатации (приложение Е АСИД 421413.003 РЭ) с дополнением, утвержденным ГЦИ СИ ФБУ «Ростест-Москва» 20 ноября 2013 г.
Основные средства поверки:
• квадрант оптический КО-ЗО, основная погрешность измерений ±30";
• теодолит электронный 2Т5Э, основная погрешность измерений ±30";
• калибровочное устройство.
Интервал между поверками - 1 год.
Сведения о методах измерений
Содержатся в документе «Устройство для контроля и регулировки углов установки колес автомобилей КДСО. Руководство по эксплуатации» АСИД 421413.003 РЭ.
Нормативные документы
1. ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла.
2. Устройства для контроля и регулировки углов установки колес автомобилей КДСО.
Технические условия. АСИД 421413.003 ТУ
Рекомендации к применению
Вне сферы государственного регулирования.
