Стенды тормозные СТМ

Номер в ГРСИ РФ: РБ 03 19 2252 16
Раздел: Средства технической диагностики [19]
Производитель / заявитель: ООО НПФ «МЕТА», г. Жигулевск
Скачать
Описание типа РБ 03 19 2252 16 [2016-12-28]
rb-03-19-2252-16_2016-12-28.pdf
Скачать
Описание типа РБ 03 19 2252 16 [2009-11-25]
rb-03-19-2252-16_2009-11-25.pdf
Скачать
Нет данных о поставщике

Стенды тормозные СТМ предназначены для измерений:

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 19 2252 16
Наименование Стенды тормозные СТМ
Год регистрации 2016
Номер сертификата 10611
Дата регистрации 2016-08-30
Срок действия 2018-04-12
Получатель сертификата ООО НПФ "МЕТА", г. Жигулевск Самарской обл., Россия (RU)
Производитель / Заявитель

ООО НПФ "МЕТА"

Адрес: ул. Радиозаводская, 1, а/я 25, 445359, г. Жигулевск

Контакты: (84862) 2-18-55, 2-39-48 / moscow@meta-ru.ru / www.meta-ru.ru

Поверка

Межповерочный интервал / Периодичность поверки 12 мес.
Метрологическое обеспечение Стенды метрологически обеспечены в Республике Беларусь при предоставлении калибровочных приспособлений (рычагов) и силозадающих устройств для поверки стендов.
Методика поверки Поверка проводится по МП ТИнТ 46-2012 (2012 г.) (в т.ч. стендов, находящихся в эксплуатации и поверяемых ранее по другим методикам).

Поверители

Скачать

Описание типа РБ 03 19 2252 16 [2016-12-28]
rb-03-19-2252-16_2016-12-28.pdf
Скачать
Описание типа РБ 03 19 2252 16 [2009-11-25]
rb-03-19-2252-16_2009-11-25.pdf
Скачать

Описание типа

Назначение

Стенды тормозные СТМ предназначены для измерений:

- тормозной силы, развиваемой тормозными системами автотранспортных средств;

- массы, приходящейся на ось автотранспортных средств;

- усилий, прикладываемых к органам управления тормозными системами автотранспортных средств;

- усилий вталкивания сцепного устройства;

- давления сжатого воздуха в пневматическом приводе.

Описание

Стенд относится к роликовым стендам силового типа.

Принцип работы стенда заключается в принудительном вращении колес диагностируемой оси автомобиля опорными роликами стенда и измерении сил, возникающих на поверхности опорных роликов при торможении. Возникающие при торможении реактивные моменты передаются на тензометрические датчики, которые вырабатывают электрические сигналы, пропорциональные тормозным силам на каждой паре роликов. Электрические сигналы после обработки предаются на персональный компьютер и выводятся на экран монитора или печатающее устройство.

Одновременно производится испытание тормозов колес одной оси: передней или задней. При воздействии на орган управления одной из тормозных систем автотранспортного средства, ось которого установлена на стенд, тормозной момент каждого колеса оси автомобиля через опорные ролики передается на мотор-редуктор привода. Корпус мотор - редуктора подвешен балансирно. Реактивный момент, возникающий на корпусе мотор - редуктора при прокручивании заторможенного колеса, воспринимается силоизмерительной тензометрической системой, обрабатывается в электронном блоке (контроллере) стенда. Электрические сигналы после обработки предаются на персональный компьютер и выводятся на экран монитора или печатающее устройство.

Стенды тормозные СТМ выпускаются в следующих модификациях: СТМ 3500: СТМ 3500 М; СТМ 3000 М.01: СТМ 3000 М.02; СТМ 1500: СТМ 6000; СТМ 10000: СТМ 13000.01: СТМ 13000.02; СТМ 16000.01; СТМ 16000.02; СТМ 18000.

Стенды выпускаются в следующих модификациях:

- в модификациях СТМ 3000М.02, СТМ 13000.02, СТМ 16000.02, СТМ 18000 стенд включает в себя независимые левое и правое опорные устройства, выполненные в виде конструктивно законченных модулей со специальной несущей станиной, размещаемой в заглубленном фундаменте или на полу со специальным подиумным фундаментом:

- в модификациях СТМ 3500, СТМ 3500М, СТМ 3000M.01, , СТМ 6000, СТМ 10000, СТМ 13000.01, СТМ 16000.01 правое и левое опорные устройства объединены в одну несущую станину;

- в модификации СТМ 1500 имеется одно опорное устройство

Каждое опорное устройство включает в себя: мотор - редуктор и опорное роликовое устройство; рычаги, прикрепленные к статору мотор - редуктора; датчики силы, тензометрические датчики,контроллер.

В состав стендов входят: шкаф управления с элехзентами коммутации и автоматики, персональный компьютер (далее - ПК), монитор и                 устанавливаются в ота

пливаемых помещениях.

копия

подпись

Диаметр роликов и расстояние между ними выбраны в соответствии с условиями обеспечения устойчивого положения автотранспортного средства на стенде во всех режимах испытаний тормозных систем.

Измерение усилий, прикладываемых к органам управления тормозными системами автотранспортного средства, производится с помощью тензометрического динамометра.

Измерение усилий вталкивания сцепного устройства производится с помощью тензометрического датчика.

Измерение массы автотранспортного средства производится с помощью тензометрических датчиков, размещаемых под несущей станиной опорных устройств стенда.

Конструкция и программа управления стенда предусматривают измерение тормозных сил полноприводных транспортных средств, не имеющих дифференциала между ведущими осями, путем реверса роликовых пар.

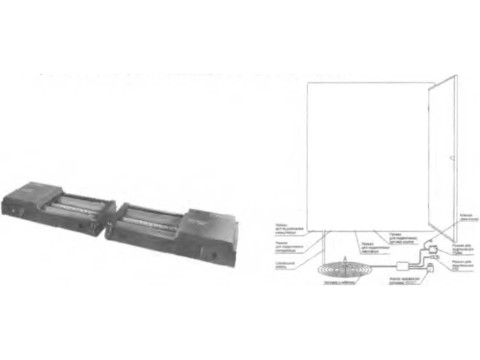

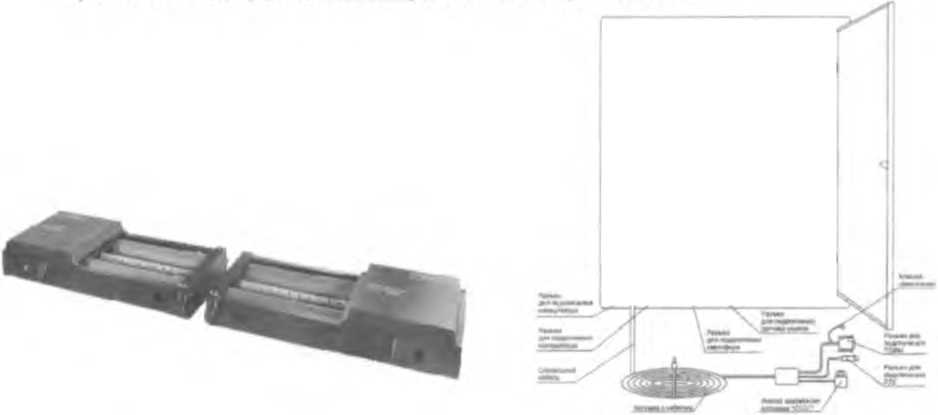

Общий вид стендов тормозных СТМ представлен на Рисунке I.

СТМ ЗОООМ.О2. СТМ 13000.02, СТМ 16000.02. СТМ 18000

б) СТМ 1500

в) СТМ 3500. СТМ 35ООМ, СТМ 3000M.01, СТМ 6000, СТМ 10000, СТМ 13000.01.

СТМ 16000.01

Рисунок 1. Общий вид стендов тормозных СТМ

Программное обеспечение

Программное обеспечение (далее - ПО) стенда является встроенным и реализовано в контроллере датчиков стенда. Контроллер датчиков размещен в блоках опорных роликов стенда. Приборный блок, а также его интерфейс лпя загрузки ПО, пломбируются. ПО не может быть модифицировано или загружено через какой-либо другой интерфейс после опломбирования.

Дополнительно используется аппаратно-программная защита памяти протрамм и данных, реализуемая производителем микроконтроллеров, применяемых в приборе. Защита ПО и данных измерений от преднамеренных и непреднамеренных воздействий соответствует уровню «С» согласно МИ 3286-2010.

Таблица 2

Наименование протраммного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

СТМ 3500

Недоступно*

10.0

Недоступно*

Недоступно*

СТМ 3500 М

СТМ 3000 М.01

СТМ 3000 М.02

СТМ 1500

СТМ 6000

СТМ 10000

СТМ 13000.01

СТМ 13000.02

СТМ 16000.01

СТМ 16000.02

СТМ 18000

Примечание * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

Встроенная в ПО процедура калибровки измерительной системы и поставляемые со стендами тормозными СТМ калибровочные приспособления, позволяют оперативно сохранять и обновлять информацию об основных параметрах измерительной системы стендов тормозных СТМ.

Программное обеспечение зарегистрировано как интеллектуальная собственность ООО НПФ "МЕТА" и защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «С» в соответствии с МИ 3286-2010.

Технические характеристики

Таблица 1.

Характеристика / модель

стм

3500

СТМ

3500 М

СТМ 3000М. 01

стм зооом. 02

стм 1500

стм 6000

СТМ

10000

стм 13000.01

стм.

13000.02

стм 16000.01

стм 16000.02

стм

18000

Диапазон измерений тормозной силы, кН

0+10

0+5

0+18

0+27

0+25

0+30

0+40

0+24

0+60

Пределы относительной погрешности измерений тормозной силы. %

±3

Диапазон измерений массы, приходящейся на ось автотранспортного средства, кг

0+3500

0+3000

0+

1500

0+ 3500

0-6000

0+

10000

0+13000

0+16000

0+ 9000

0+ 18000

Пределы относительной погрешности измерений массы, приходящейся на ось автотранспортного средства, %

±3

Диапазон измерений силы. прикладываемой к органам управления тормозных систем, И

0+1000

Пределы относительной погрешности измерений силы, прикладываемой к органам управления тормозных систем, %

±5

Диапазон измерений усилия вталкивания, Н

0-3700

Пределы относительной погрешности измерений усилия вталкивания, %

±5

Характеристика / модель

СТМ 3500

СТМ

3500 М

СТМ 3000М. 01

СТМ зооом. 02

СТМ

1500

СТМ 6000

СТМ

10000

СТМ 13000.01

СТМ 13000.02

СТМ 16000.01

СТМ 16000.02

СТМ

18000

Диапазон измерений давления сжатого воздуха в пневматическом приводе, МПа

ОН*4

Пределы относительной погрешности измерений давления сжатого воздуха, %

±5*4

Средние диаметры роликов опорных роликовых устройств, мм

200

207

138

138

138

202

207

202,5

144,5

172

207

207

Габаритные размеры опорных роликовых устройств, не более, мм

2340х 680х

290

2320х 680х 320

2300х

6 Юх 220

1400х750х

230

2960х

680х

335

2950х 730х 340

2950х

730x340

1800х 730х 331

2950х 730х 340

20 Юх

800х

440

20 Юх

810х

440

Габаритные размеры шкафа управления, не более, мм

550x460x120

650х

500х

141

550x460x120

650х

550х

141

Масса опорных роликовых устройств, не более, кг

470

550

360

170*3х2

170

800

860

1150

455*3х2

945

600*3х2

650*3х2

Масса шкафа управления, не более, кг

20

27

20

27

Мощность, потребляемая стендом, не более, кВт

7

4

2,5

10,5*1 9*2

12

13

12

13

16

19**

16*2

Характеристика / модель

стм 3500

СТМ 3500 М

СТМ зооом. 01

стм зооом. 02

стм 1500

стм 6000

стм 10000

стм 13000,01

стм

13000.02

стм 16000.01

стм 16000.02

стм

18000

Параметры четырехпроводной трехфазной сети электропитания с допускаемыми отклонениями: -В -Гц

1ОП +50%

3»и     .|5%

50±1

Рабочий диапазон температуры эксплуатации опорного устройства, °C:

от-10 до +40

Средний срок службы, не менее, лет

8

Средняя наработка на отказ, не менее, ч

6000

Примечание

* ' - мощность стенда на первой скорости;

* 2 - мощность стенда на второй скорости.

* - масса каждого опорного роликового устройства

* 4 - обеспечивается манометром из комплекта поставки

Знак утверждения типа

наносится на маркировочную табличку стендов тормозных СТМ методом наклеивания и на титульный лист руководства по эксплуатации методом печати.

Комплектность

Таблица 3

Наименование

Количество, шт.

Примечание

СТМ 3500

СТМ 3500 М

СТМ 3000 М.01

СТМ 3000 М.02

СТМ 1500

СТМ 6000

СТМ 10000

СТМ 13000.01

СТМ 13000.02

СТМ 16000.01

СТМ 16000.02

СТМ 18000

Опорное роликовое устройство

1

1

1

2

1

1

1

1

2

1

2

2

Шкаф управления

1

1

1

1

1

1

1

1

I

1

1

1

или стойка управления по заказу

Светофор

1

1

1

1

1

1

1

1

1

1

1

1

Датчик усилия

1

1

1

1

1

1

1

1

1

1

1

1

Нагружатель сцепного устройства

1

1

I

1

1

1

1

1

1

1

1

1

По заказу

ПО Windows

1

1

1

1

1

1

1

1

1

1

1

1

Персональный компьютер в составе:

Системный блок ПК

1

1

1

1

1

1

1

1

1

1

1

1

Или ноут-бук

Монитор ПК

1

1

1

1

1

1

1

1

1

1

1

1

Клавиатура ПК

1

1

1

1

1

1

1

1

1

1

1

1

Мышь оптическая

1

I

1

1

1

1

1

1

1

1

1

1

USB-адаптер СТМ

1

1

1

1

1

1

1

1

1

1

1

1

Комплект аппарелей (наездов)

1

1

1

1

1

1

1

1

1

1

1

1

По заказу

Комплект кабелей

1

1

1

1

1

1

1

1

1

1

1

1

ПО СТМ

1

1

1

1

1

1

1

1

1

1

1

1

Рычаг

1

1

1

1

1

1

1

1

1

1

1

1

По заказу

Устройство нагружающее для поверки датчиков веса

1

1

1

1

1

1

1

1

1

1

1

1

По заказу

Силозадающее устройство

1

1

1

1

1

1

1

1

1

1

1

1

По заказу

Принтер

1

1

1

1

1

1

1

1

1

1

1

1

По заказу

Манометр, класс точности 0,6 ГОСТ 2405-88.

1

1

1

1

1

1

1

1

1

1

1

1

По заказу

Комплект монтажных элементов

1

1

1

1

1

1

1

1

1

1

1

1

Паспорт

1

1

1

1

1

1

1

1

1

1

1

1

Руководство по эксплуатации

1

1

1

1

1

1

1

1

1

1

1

1

Методика поверки

I

1

1

1

1

1

1

1

1

1

1

1

Инструкция по монтажу

1

1

1

1

1

1

1

1

1

1

1

1

Поверка

осуществляется по документу МП ТИнТ 46-2012 «Стенды тормозные СТМ. Методика поверки», утверждённому ГЦИ СИ ООО «ТестИнТех» в ноябре 2012 г.

Перечень основных средств поверки (эталонов), применяемых для поверки:

Таблица 4

№ п/п

Наименование и тип средства поверки

Основные технические характеристики

1.

Рулетка ОПЗ-Г

Кд. 3, ГОСТ 7502-98

2.

Динамометр образцовый 2-го разряда по ГОСТ Р 8.663-09

Верхний предел измерения - до 1,0 кН. Пределы допускаемой погрешности -± 0,46 %.

3.

Динамометр образцовый 2-го разряда по ГОСТ Р 8.663-09

Верхний предел измерения - до 10,0 кН. Пределы допускаемой погрешности -± 0,46 %.

4.

Динамометр образцовый 2-го разряда по ГОСТ Р 8.663-09

Верхний предел измерения -- до 50,0 кН. Пределы допускаемой погрешности -± 0,46 %.

5.

Динамометр образцовый 2-го разряда по ГОСТ Р 8.663-09

Верхний предел измерения - до 100 кН. Пределы допускаемой погрешности -± 0,46 %.

6.

Калибровочные приспособления (из комплекта поставки или аналогич-»pie)........................................................................................

В соответствии с ТУ 4577- 020-21298618-

2012

Сведения о методах измерений

Методика выполнения измерений с помощью стендов тормозных СТМ приведена в документе «Стенды тормозные СТМ. Руководство по эксплуатации».

Нормативные документы

1. ГОСТ Р 8.663-09 «ГСП. Государственная поверочная схема для средств измерений силы»

2. «Технический регламент о безопасности колесных транспортных средств», утвержденный постановлением Правительства РФ от 10 сентября 2009 г. № 720;

3. ГОСТ Р 41.13-2007 «Единообразные предписания, касающиеся официального утверждения транспортных средств категорий М, N и О в отношении торможения»;

4. ГОСТ Р 41.13-Н «Единообразные предписания, касающиеся официального утверждения легковых автомобилей в отношении торможения»;

5. ГОСТ Р 51709-2001. «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки»;

6. Приказ Министерства промышленности и торговли РФ от 6 декабря 2011 г. № 1677 "Об утверждении основных технических характеристик средств технического диагностирования и их перечня"

7. ТУ 4577- 020- 21298618-2012 «Стенды тормозные СТМ. Технические условия»

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленным законодательством Российской Федерации обязательным требованиям, осуществление мероприятий государственного контроля (надзора).

Смотрите также

Default ALL-Pribors Device Photo
Категория: Угольники
Дата внесения: 2016-08-30
Действителен до: 2019-06-06
Default ALL-Pribors Device Photo
РБ 03 01 3478 16
Установки УКМ-100
ООО "ИМЦ "МИКРО"
Дата внесения: 2016-08-30
Действителен до: 2020-05-07
Default ALL-Pribors Device Photo
Категория: Уровни
Дата внесения: 2016-08-30
Действителен до: 2019-08-29
Категория: Дефектоскопы
Дата внесения: 2016-08-30
Действителен до: 2020-01-19
Дата внесения: 2016-08-30
Действителен до: 2018-05-22
