Тест-системы СКО
| Номер в ГРСИ РФ: | РБ 03 19 0007 11 |
|---|---|
| Раздел: | Средства технической диагностики [19] |
| Производитель / заявитель: | ОАО "Рогачевский завод "Диапроектор", г. Рогачев |
|
Описание типа РБ 03 19 0007 11 [2012-04-06]
rb-03-19-0007-11_2012-04-06.pdf
|
Скачать |
Тест-системы СКО (в дальнейшем - тест-системы) предназначены для контроля параметров установки колес легковых автомобилей в условиях спецавтоцентров, станций технического обслуживания и автомастерских.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 19 0007 11 |
| Наименование | Тест-системы СКО |
| Год регистрации | 2011 |
| Номер сертификата | 7543 |
| Дата регистрации | 2011-12-27 |
| Срок действия | 2016-12-27 |
| Получатель сертификата | ОАО "Рогачевский завод "Диапроектор", г. Рогачев Гомельской обл., Республика Беларусь (BY) г. Рогачев Гомельской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Рогачевский завод "Диапроектор"
Адрес: ул. Ленина, 142, 247250, г. Рогачев, Гомельская обл.
Контакты: (02339)4 10 08 / (02339)4 29 69 / diaprojector@mail.gomel.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 460-2001 (с изменением №1-3) |
Поверители
Скачать
|
Описание типа РБ 03 19 0007 11 [2012-04-06]
rb-03-19-0007-11_2012-04-06.pdf
|
Скачать |
Описание типа
Назначение
Тест-системы СКО (в дальнейшем - тест-системы) предназначены для контроля параметров установки колес легковых автомобилей в условиях спецавтоцентров, станций технического обслуживания и автомастерских.
Тест-системы выпускаются в модификациях, приведенных в таблице 1.
Таблица 1 ___________•_________________________________________
|
Обозначение |
Наименование |
Диаметр обода колеса контролируемого автомобиля, мм (дюйм) |
|
0804.00.00.000 0804.00.00.000-01 |
Тест-система СКО-1 Тест-система СКО-1М |
304,8-406,4(12-16) 304,8-457,2(12-18) |
Тест-системы относятся к средствам технической диагностики, имеющим точностные характеристики, и, являясь средством измерений, позволяют проводить контроль и регулировку следующих параметров установки колес:
- схождение передних колес;
- развал передних колес;
- продольный и поперечный наклоны осей поворотных стоек передних колес;
- разность и рассогласование углов разворота передних колес;
- взаимное положение осей передних и задних колес;
Тест-системы рассчитаны на эксплуатацию при температуре от 1 до 45°С и относительной влажности воздуха до 98% при температуре 25’С.
Описание
Принцип работы тест-систем основан на оптическом способе регистрации информации посредством проектора и измерителя угла наклона конструктивно соединенных между собой и составляющих прибор измерительный.
Проектор посылает два световых пучка, которые формируют световые указатели, визуально наблюдаемые в процессе измерений на соответствующих шкалах.
Световой пучок, посылаемый проектором перпендикулярно его оптической оси, служит для обнаружения схождения колес, а световой пучок, посылаемый проектором вдоль его оптической оси, служит для контроля осей колес, центровки рулевого колеса и т.д. Измеритель угла наклона формирует на встроенной шкале световой указатель, предназначенный для измерения развала колес, продольного и поперечного наклонов оси поворотной стойки колеса.
Комплект тест-системы состоит из:
- двух приборов измерительных (левый и правый), предназначенных непосредственно для измерения углов установки колес автомобиля;
- двух балок опорных, предназначенных для закрепления приборов измерительных на ободьях колес автомобиля;
- двух подставок с поворотными кругами, которые устанавливаются под управляемые колеса автомобиля;
- двух индикаторов со шкалами, которые закрепляются на ободьях задних колес;
- источника питания для питания ламп приборов измерительных напряжением 12 В;
- приспособления тормозного, предназначенного для блокировки педали ножного тормоза автомобиля в процессе измерений и регулировки;
- стопора рулевого колеса, предназначенного для блокировки рулевого колеса автомобиля в процессе измерений и регулировки;
- набора контрольного инструмента (рейки контрольной и стойки контрольной), предназначенного для периодического контроля и регулировки приборов измерительных с целью обеспечения заданной точности измерений;
- комплекта щита настенного, предназначенного для размещения составных частей тест-системы в нерабочем состоянии;
- комплекта запасных частей, инструмента и принадлежностей, предназначенного для технического обслуживания тест-системы.
В качестве источников света в приборах измерительных используются автомобильные лампы. Применение в проекторе галогенной лампы мощностью 55 Вт и асферической оптики позволяет вести работы в условиях естественной и искусственной освещенности внутри помещений.
Тест-система СКО-1 предназначена для контроля параметров колес легковых автомобилей типа ВАЗ и аналогичных по диаметру обода и межколесным базовым расстояниям.
Тест-система СКО-1 М отличается от тест-системы СКО-1 применением усовершенствованных опорных балок и проекторов, которые позволяют производить контроль параметров колес легковых автомобилей с любой конструкцией обода при любых межколесных базовых расстояниях.

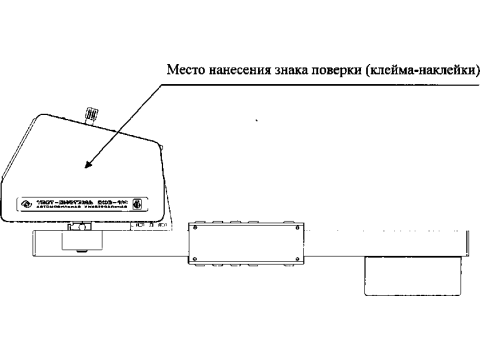

Схема нанесения на тест-систему СКО знака поверки приведена в приложении А.
ГосударстеянШ реестр! 1 средств измерений J \Респ]Длищ Беларусь/ \Ли довувеят/
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики тест-систем приведены в таблице 2.
Таблица 2
|
Технические характеристики |
Нормируемые значения для тест-системы | |
|
СКО-1 |
СКО-1М | |
|
1 |
2 |
3 |
|
1 Диаметр обода контролируемых колес, мм (дюйм) |
304,8-406,4 (12-16) |
304,8-457,2(12-18) |
|
2 Пределы допускаемой абсолютной погрешности измерений основных параметров установки колес, не более: - схождения колес - угла развала колес - угла наклона оси поворотной стойки |
± 0,5 мм ±10' ±15' | |
|
3 Источники света |
лампы АКТ 12-55-1 (НЗ)иА12-10 | |
|
4 Потребляемая мощность, номинальная, Вт, не более |
220 | |
|
5 Габаритные размеры (Д х Ш х В), мм - прибор измерительный левый (правый) - балка опорная - подставка - источник питания - индикатор - рейка контрольная - стойка контрольная - приспособление тормозное - стопор рулевого колеса |
735x242x300 540x250x190 374x385x64 265x125x160 425x210x320 987x160x270 270x250x330 620x60x200 |
735x242x300 565x248x190 374x385x64 265x125x160 494x211x250 987x160x270 270x250x330 620x60x200 175x172x400 |
|
6 Масса, кг - прибор измерительный левый (правый) - балка опорная - подставка - источник питания - индикатор - рейка контрольная - стойка контрольная - приспособление тормозное - стопор рулевого колеса |
5,5 5,6 9,8 5,3 0,4 1,3 6,8 0,8 |
5,8 5,7 9,8 5,3 0,3 1,3 6,8 0,8 0,8 |
|
7 Масса комплекта щита настенного, кг |
10 |
10 |
|
8 Масса комплекта тест-системы в упаковке, кг |
ПО | |
|
9 Установленная календарная продолжительность безотказной эксплуатации, месяцев |
12 | |
|
10 Установленный полный срок службы, лет |
6 при полном ресурсе не менее 15000 цикдрв | |
Знак утверждения типа
Знак Государственного реестра наносится на корпус измерителя угла наклона приборов измерительных, а также на титульных листах эксплуатационной документации типографским способом.
Комплектность
Комплект поставки тест-систем приведен в таблицах 3-5.
Таблица 3 - Основной комплект тест-систем
|
Обозначение |
Наименование |
Количество на комплект тест-системы, шт | |
|
СКО-1 |
СКО-1М | ||
|
0804.10.00.000 |
Прибор измерительный левый |
1 |
—' |
|
-01 |
Прибор измерительный левый |
— |
1 |
|
0804.10.00.003 |
Шкала |
1 |
— |
|
-04 |
Шкала |
— |
1 |
|
0804.20.00.000 |
Прибор измерительный правый |
1 |
— |
|
-01 |
Прибор измерительный правый |
— |
1 |
|
0804.20.00.001 |
Шкала |
1 |
— |
|
-04 |
Шкала |
— |
1 |
|
0804.30.00.000 |
Балка опорная |
2 |
— |
|
0804.32.00.000 |
Балка опорная |
— |
2 |
|
0804.40.00.000 |
Подставка |
2 |
2 |
|
0804.50.00.000 |
Источник питания |
1 |
1 |
|
0804.60.00.000 |
Приспособление тормозное |
1 |
1 |
|
0804.61.00.000 |
Стопор рулевого колеса |
— |
1 |
|
0804.90.00.000 |
Индикатор |
1 |
— |
|
-01 |
Индикатор |
1 |
— |
|
0804.92.00.000 |
Индикатор |
— |
1 |
|
-01 |
Индикатор |
— |
1 |
|
0804.01.00.000 |
Комплект ЗИП-0 |
1 |
— |
|
-01 |
Комплект ЗИП-0 |
— |
1 |
|
0804.03.00.000 |
Комплект щита настенного |
1 |
— |
|
-01 |
Комплект щита настенного |
— |
1 |
|
0804.04.00.000 |
Комплект тары и упаковки |
1 |
— |
|
0804.05.00.000 |
Комплект тары и упаковки |
— |
1 |
|
0804.00.00.000 ПС |
Паспорт |
1 |
— |
|
0804.00.00.000 ТО |
Техническое описание и инструкция по эксплуатации |
1 |
— |
|
0804.00.00.000-01 ПС |
Паспорт |
— |
1 |
|
0804.00.00.000-01 РЭ |
Руководство по эксплуатации |
— |
1 |
|
МП.МН 460-2001 |
Методика поверки |
1 |
1 |
Таблица 4 - Комплект запасных частей, инструмента и принадлежностей одиночный (ЗИП-О)
|
Обозначение |
Наименование |
Количество на комплект тест-системы, шт | |
|
СКО-1 |
СКО-1М | ||
|
Запасные части | |||
|
0804.10.00.003 |
Шкала |
1 |
— |
|
-04 |
Шкала |
— |
1 |
|
0804.10.24.002 |
Шкала |
2 |
2 |
|
0804.20.00.001 |
Шкала |
1 |
— |
|
-04 |
Шкала |
— |
1 |
|
Вставка плавкая ВП2Т-1-2А ОЮ0.481.012ТУ |
2 |
2 | |
|
Инструменты и принадлежности | |||
|
0804.70.00.000 |
Рейка контрольная |
1 |
1 |
|
0804.80.00.000 |
Стойка контрольная* |
1 |
1 |
|
0804.01.00.001 |
Колпачок* |
2 |
2 |
|
М26.16.501 |
Салфетка |
1 |
1 |
|
* Поставляются совместно | |||
Таблица 5 - Комплект щита настенного
|
Обозначение |
Наименование |
Количество на комплект тест-системы, шт | |
|
СКО-1 |
СКО-1М | ||
|
0804.03.00.010 |
Крюк |
8 |
10 |
|
-01 |
Крюк |
10 |
— |
|
0804.03.00.020 |
Крюк |
— |
4 |
|
0804.03.00.001 |
Пластина |
2 |
1 |
|
-01 |
Пластина |
1 |
— |
|
0804.03.00.001-02 |
Пластина |
— |
1 |
|
0804.03.00.002 |
Шайба |
18 |
14 |
|
Болт M6-6gX 16.58 АО 19 ГОСТ 7805-70 |
4 |
2 | |
|
Гайка М5-6Н.5А 016 ГОСТ 5927-70 |
18 |
14 | |
|
Гайка М6-6Н.5А 019 ГОСТ 5927-70 |
4 |
2 | |
|
Шайба А.6.01.10 кп 019 ГОСТ 11371-78 |
8 |
4 | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУЗ-2638-92 Тест-системы СКО. Технические условия
МП.МН 460-2001 Тест-системы СКО. Методика поверки
Для Дояумсниш
измедаий
РвСГТ>Ал1«)1
Заключение
’’ТЕСТ-СИСТЕМЫ CKO" соответствуют требованиям технических условий изготовителя ТУЗ-2638-92.
Межповерочный интервал - не более 12 месяцев.
Государственные контрольные испытания проведены центром испытаний средств измерений государственного предприятия "Гомельский ЦСМС" (аттестат аккредитации BY/112 02.6.0.0002 от 15.02.2008)
