Мультиметры рентгеновские универсальные Barracuda

Назначение

Универсальные рентгеновские мультиметры BARRACUDA (далее -мультиметры) предназначены для измерения дозы (мощности дозы) излучения рентгеновских аппаратов, напряжения на аноде рентгеновской трубки, тока рентгеновской трубки, кермы рентгеновского излучения в воздухе, времени экспозиции, яркости, освещенности, оценки слоя половинного ослабления и полной фильтрации в единицах толщины алюминия.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Для проверки, технического обслуживания ремонта, наладки рентгеновского оборудования, применяемого для рентгеноскопии, маммографии, флюорографии, компьютерной томографии и дентальных исследований в учреждениях здравоохранения.

Описание

Мультиметр состоит из основного блока и подключаемых к основному блоку модулей и детекторов различного назначения. Модули предназначены для подключения детекторов и обработки сигналов:

- МРМ - модуль для подключения детектора многоцелевого назначения MPD;

- ЕММ- модуль для подключения ионизационных камер R100, Magna 1 см3, детекторов освещённости (яркости) L100 и силы тока MAS - 1;

- MP-SEM - модуль специального назначения.

Детектор многоцелевого назначения MPD предназначен для измерения напряжения на рентгеновской трубке, времени экспозиции, дозы и мощности дозы, величину дозы за импульс и частоту следования импульсов, полную фильтрацию излучателя, слой половинного ослабления, форму сигнала напряжения и мощности дозы.

Управление процессом измерения и обработки выходной информации осуществляется программным обеспечением QABrowser при работе с микрокомпьютером или программным обеспечением oRTIgo при работе с персональным компьютером.

Мультиметр выполнен в виде настольного переносного прибора.

Внешний вид мультиметра представлен на рис. 1

Питание мультиметра осуществляется от элементов питания или акку типа А А.

Место нанесения оттиска государственного поверительного клейма приведено в приложении А настоящего описания типа.

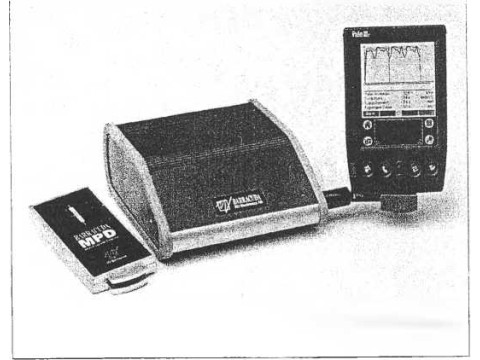

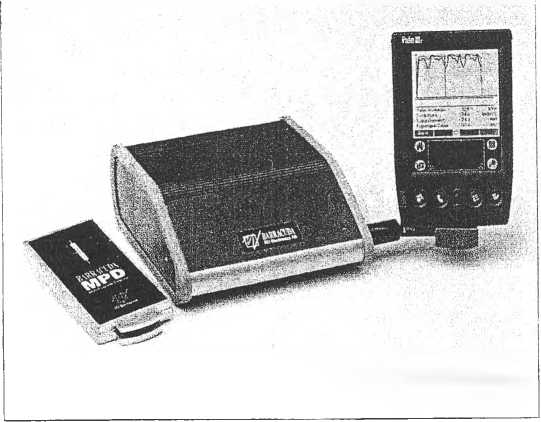

Рисунок 1. Внешний вид мультиметра

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Диапазон измерения кермы в воздухе                        от 0,1 нГр до 1500 Гр.

2 Пределы допускаемой погрешности измерения кермы в воздухе, %

3 Диапазон измерения мощности кермы в воздухе         от 0,2 мкгр/с до 350 мГр/с.

4 Пределы допускаемой погрешности измерения мощности кермы в воздухе, %

5 Диапазон измерения напряжения на рентгеновской трубке, кВ          от 35 до 155.

6 Пределы допускаемой погрешности измерения напряжения, %

7 Диапазон измерения тока рентгеновской трубки, мА                 от 0,1 до 4000.

8 Пределы допускаемой погрешности измерения тока, %

9 Диапазон измерения яркости, кд/м2                              от 0,03 до 150000.

10 Пределы допускаемой погрешности измерения яркости, %

11 Диапазон измерения освещенности, лк                           от 0,01 до 50000.

12 Пределы допускаемой погрешности измерения освещенности, %

13 Диапазон измерения времени экспозиции                      от 0,1 мс до 2000 с.

14 Пределы допускаемой погрешности измерения времени экспозиции, %

15 Оценочное значение полной фильтрации (для AI), мм               от 1,5 до 38 мм.

16 Оценочное значение слоя половинного ослабления (для AI), мм         от 1,5 до14

17 Диапазон произведения доза-длина                    от 0,2 мкГрм до 350 кГрм.

18 Пределы допускаемой погрешности произведения доза-длина, %

19 Диапазон произведения мощности дозы - длины от 8 мкГрм/c до 35 МГрм/с.

20 Пределы допускаемой погрешности произведения доза-длина, %

21 Номинальное напряжение питания, В

22 Рабочий диапазон температур, °C                                     от 15 до 30.

23 Масса основного блока, кг, не более

24 Степень защиты оболочки IP41 по ГОСТ 14254 (IEC 61326-1:1997).

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра Республики Беларусь наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

1 Основной блок.

2 Комплект модулей.

3 Комплект детекторов.

4 Микрокомпьютер.

5 Руководство по эксплуатации.

6 Методика поверки МРБ МП. 1505-2005.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы-изготовителя "RTI Electronics АВ" (Швеция) МРБ МП. 1505-2005 "Универсальный рентгеновский мультиметр BARRACUDA. Методика поверки".

Заключение

Универсальные рентгеновские мультиметры BARRACUDA соответствуют требованиям технической документации фирмы-изготовителя. Межповерочный интервал 12 месяцев.
