Мультиметры цифровые специализированные V701

Назначение

Прибор предназначен для измерения напряжения на подземных металлических сооружениях относительно электрода сравнения (далее -потенциал сооружения ) и его составляющих, а также напряжения и силы постоянного тока, среднеквадратпчесиого значения напряжения переменного тока синусоидальной формы кривой, сопротивления постоянному току.

Описание

В зависимости от количс        юлияемых функций, мультиметры

выпускаются двух типов V701.1 и V / . . Набор функций мультиметров указан в табл.1.

Таблица 1.

Измерительным ядром мультиметра является двухтактный интегрирующий преобразователь , выполненный на базе микроконтроллера 89С 2051 .

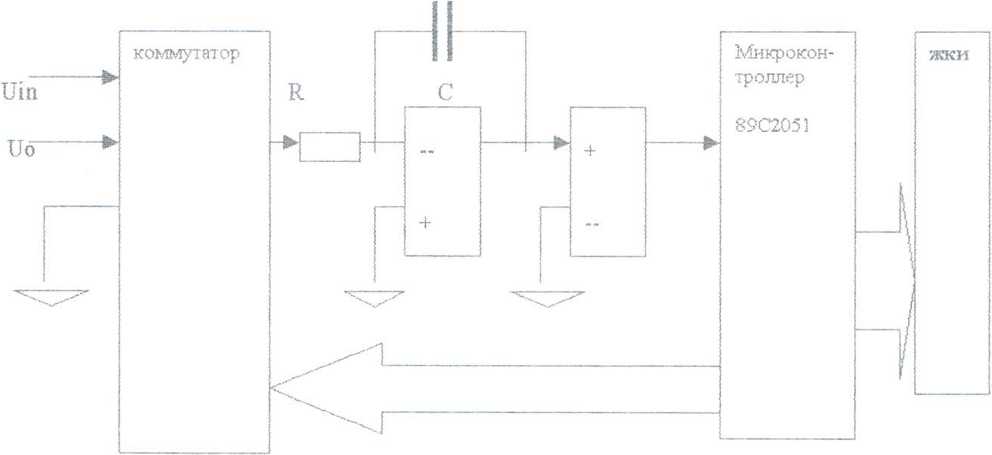

Структурная схема приведена на рис. 1.

Рис. 1.

Задание режима работы осуществляется 16-и ( или 8-н ) позиционным переключателем , осуществляющим коммутацию входных делителей И задачу работы м и кро ко нтроллера..

В режиме измерения поляризационного потенциала на вход измерителя подключается прерыватель тока .

Структурная схема приведена на рис. 2.

сооружение

вспомогательный электрод

иэмерительньм электрод

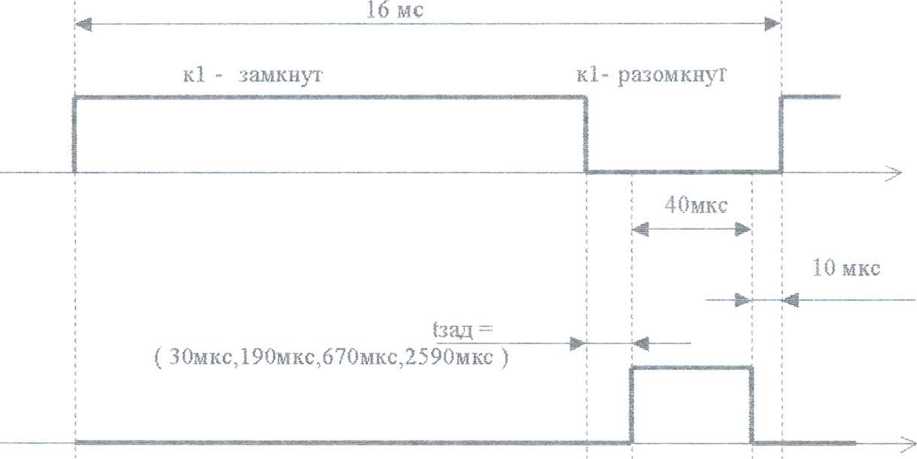

Временная диаграмма работы прерывателя приведена на рнс. 3.

Для зашиты входных цепей от перегрузки предусмотрены наличие предохранителей и ограничивающих стабилитронов .

Остальные режимы работы дополнительных пояснений не требуют .

Временные характеристики работы ключей задает микроконтроллер, выполненный на базе микросхемы 89С2051 (ATMEL) .

Прибор устроен в виде малогабаритного переносного блока в пластмассовом корпусе. Корпус состоит из верхнего и нижнего полукорпуса.

Обозначение прибора: Мультиметр цифровой специализированный V701.1.

Обозначение наносится на пленочное покрытие, которое приклеивается на верхний полукорпус .

Основные технические характеристики

Диапазон измерения входных напряжений при измерении поляризационного потенциалаот минус 2000 до плюс 2000 мВ, разрешение 1мВ.

Пределы допускаемой погрешности измерения входных напряжений при измерении поляризационного потенциала не более, мВ ±(0,01Ви + 2 ед.мл.раз), где Пи -измеряемое напряжение.

Пределы измерения входных напряжений постоянного тока, разрешение и пределы допускаемой погрешности измерения входных напряжений постоянного тока соответствуют указанным в таблице 2.

Таблица 2

Коммутатор поляризационных цепей прибора имеет следующие временные характеристики:

период цикла выборки , мс задержка преобразования выборки ,мкс tl 12 t3 t4

16 ± 0,4

30+ 6

190+ 10

670± 30

2590+ 100

10+2

40+2

задержка, включая поляризацию, мкс -после выборки                       (зад.

время выборки                      tH3M.

Пределы, измерения среднеквадратических значений синусоидального напряжений, в диапазоне частот от 40 до 1000 Гц, разрешение и пределы допускаемой погрешности измерения среднеквадратических значений синусоидального напряжения переменного тока соответствуют указанным в таблице 3.

Таблица 3

Пределы измерения силы постоянного тока, разрешение и пределы допускаемой погрешности измерения силы постоянного тока соответствуют указанным в таблице 4.

Таблица 4.

Предел измерения сопротивления, разрешение и пределы допускаемой погрешности измерения сопротивлений соответствуют указанным в таблице 5.

Таблица 5.

Потребляемый прибором от элементов литания ток. мА

15

По устойчивости и прочности при механических и климатических воздействиях мультиметр соответствовует группе 4 ГОСТ 22261.

Питание, В

от 6,5 до 9,5 180x120x30

от минус 10 до плюс 40

0,6 10000 .

Габаритные размеры, мм

Диапазон рабочих температур , °C

Масса прибора в комплекте с элементами питания типа не более , кг

Наработка на отказ должна быть не менее

Знак утверждения типа

Знак утверждения типа наносится на передней панели прибора с помощью офсетной печати и на титульном листе руководства по эксплуатации .

Комплектность

1. Мультиметр цифровой специализированный V701.1(V701.2)

ТУ4389-001-22808795-01                                               } Шт.

2. Щуп измерительный                                                  3 шт.

3. Элемент питания (типа АА)                                           6 шт.

4. Элемент питания (типа 23А)                                             2 пгт.

5. Предохранитель                                                         1 шт.

6. Руководсво по эксплуатации                                              1 шт.

7. Ящик укладочный                                                    1 шт.

Поверка

Поверка мультиметров цифровых специализированных V701 осуществляется в соответствии с приложением « Методика иоверки » в руководстве по эксплуатации « Мультиметр цифровой специализированный V701», согласованной ГЦИ СИ Нижегородского ЦСМ.

Межповерочный интервал - 1 год.

Перечень оборудования, необходимого для поверки прибора :

калибратор программируемый П.320,

калибратор программируемый П321,

установка для поверки вольтметров В1-9,

калибратор универсальный В1-28,

конденсатор постоянной емкости номиналом не менее 0,47 мкФ , осциллограф С1 - 65.

Нормативные документы

ГОСТ 22261-94 «Средства измерении электрических и магнитных величин. Общие технические требования».

Технические условия ТУ 4389-001-22808795-01 «Мультиметр цифровой специализированный V701»

Заключение

Мультиметры цифровые специализированные V701 соответствуют требованиям ГОСТ 22261-94 и техническим условиям ТУ 4389-001-22808795-01.
