Гамма-радиометры РУГ ТИМ-140

Назначение

Радиометр РУГ ТИМ-140 предназначен для прижизненного определения по гамма-излучению удельной активности радионуклид а цезий-137 в мышечной ткани крупных сельскохозя йствен н ых живо п iых

Описание

Гамма-излучение радионуклида (цезия -137) от измеряемого объекта регистрируется детектирующим блоком радиометра, в котором происходит преобразование сигналов излучения в импульсы напряжения. Импульсы напряжения на выходе из детекторного блока преобразуются в цифровой код с помощью аналого-цифрового преобразователя. Полученная цифровая информация накапливается в виде амплитудного распределения (спектра), на основании которого производится расчет удельной активности радионуклида. Накопление, хранение и обработка информации осуществляются программно, с помощью встроенного процессора 1830ВЕ36 с ОЗУ объемом 8 Кб. Управляющая программа хранится в перепрограммируемом ПЗУ объемом 8 Кб.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1. Диапазон измерения удельной активности цезия-137 составляет от 0,1 до 99,9 кБк/кг.

2. Предел допускаемой относительной основной погрешности измерений для нормальных климатических условий по ГОСТ 27451 -87 и различных диапазонов значений внешнего гамма-фона представлен в табл. 1.

Таблица 1 Предел допускаемой основной относительной погрешности измерений

Примечания.

1. При поверке основной погрешности измерений с использованием имитанта мышечной ткани на базе образцового радиоактивного раствора цезия-137 или образцового твердотельного источника с радионуклидом цезия-137 предел основной относительной погрешности равен 20%

2. Для диапазона удельных активностей менее 0,1 кБк/кг в радиометре реализован индикаторный режим работы, при котором определяется не превышение нижнего предела измерений и приводится оценка статистической погрешности для полученного критерия.

3. Чувствительность радиометра составляет для радиоцезия (2,2 ± 0,2)-10’2 (имп-кг)/(с-Бк).

Примечание - значение чувствительности с погрешностью не более 10% при доверительной вероятности 0,95 определено по результатам измерений интенсивности счета для водных имитантов мышечной ткани в форме цилиндров диаметром 36см и высотой 43см с чистой водой и раствором цезия активностью 0,340 кБк/кг. Значение чувствительности для особей различных габаритных размеров может отличаться от приведенного значения на ± 30 %

4. Чувствительность регистрации по отношению к твердотельному источнику гамма-излучения цезия-137 типа ОСГИ-3, крепящемуся на дистансерном устройстве, входящем в комплект прибора, составляет (0.25 ± 0,04 ) кг1.

5. Уровень собственного фона в диапазоне регистрации, нормированный на единицу мощности экспозиционной дозы гамма-излучения, — (0,7 ± 0,4) (имп-ч)/(мкР'с).

6. Время установления рабочего режима после включения питания не более 15 мин.

7. Время непрерывной работы радиометра со штатным аккумуляторным блоком питания — не менее 6 часов.

8. Нестабильность показаний за время непрерывной работы — не более 10 %.

9. Питание радиометра осуществляется от встроенной аккумуляторной батареи напряжением (6±1) В

10. Условия эксплуатации:

— диапазон температуры от минус 5 до +40 °C, (при этом предел допускаемой дополнительной погрешности не превышает ±10 % на каждые 10 °C изменения температуры о

от нормальной (20 С).)

— относительная влажность воздуха не выше 98% при температуре 20 °C,

— атмосферное давление от 84 до 106,7 кПа.

11. Габаритные размеры радиометра, мм:

— измерительный блок — 220x175x80;

— блок детектирования — диаметр 235x150x164

12. Масса прибора упакованного в футляры не более 16,4 кг, в том числе:

— масса блока детектирования (БД) - 10,2 кг;

— масса измерительного блока (БИ) - 2 кг;

— масса опоры для поддержки блока детектирования - 1,7 кг.

— масса футляров - 2,5 кг.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на эксплуатационную документацию.

Комплектность

Радиометр состоит из следующих составных частей:

1. Блок детектирования (БД)

2. Измерительный блок (БИ)

3. Блок питания сетевой (БПС).

4. Опора поддержки блока детектирования

5. Комплект принадлежностей

6. Паспорт и методика поверки

Принадлежности и сменные части, необходимые для эксплуатации и технического обслуживания радиометра, и их назначение приведены в табл. 2.

Таблица 2

Поверка

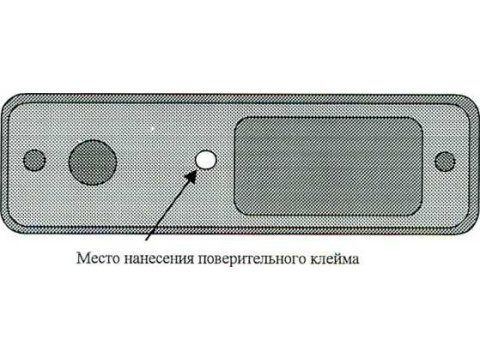

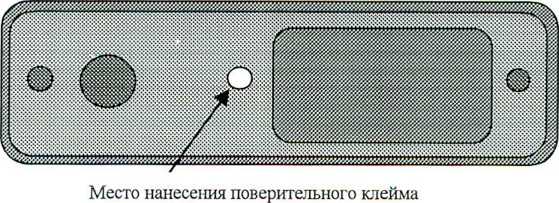

Поверка проводится в соответствии с методикой поверки регистр № A2AJ<Aприлагаемой к паспорту радиометра. Оттиск поверительного клейма наносится на пломбу на задней панели измерительного блока, рис. 1

Рис. 1

Нормативные документы

ГОСТ 27451-87 "Средства измерений ионизирующих излучений. Общие технические условия".

ГОСТ 23923-89 "Средства измерений удельной активности радионуклида. Общие технические требования и методы испытаний".

ТУ РБ 14538312.001-98 “Технические условия гамма-радиометра РУГ “ТИМ-140.”.

Заключение

Гамма-радиометры РУГ ТИМ-140 соответствуют требованиям ГОСТ 27451-87 , ГОСТ 23923-89, ТУРБ 14538312.001-98.
