Бета-гамма-радиометры МКС-1311 (EL-1311)

Назначение

Бета-гамма - радиометр МКС-1311 (EL 1311) (далее по тексту прибор), предназначен для измерения объемной (удельной) активности (далее ОА(УА)) радионуклидов eoSr, 13TCs и 4ОК в продуктах питания, сельскохозяйственном сырье и кормах, воде, почве и других объектах окружающей среды.

Прибор предназначен для оснащения радиологических лабораторий, центров гигиены и эпидемиологии, предприятий агропромышленного комплекса, пищевой промышленности, лесного хозяйства и других ведомств, осуществляющих контроль качества продукции и радиоэкологический мониторинг объектов окружающей среды.

Описание

Принцип действия прибора основан на подсчете, накоплении и обработке амплитудного спектра импульсов, возникающих в сцинтилляционных детекторах блока детектирования при попадании в их чувствительный объем гамма-квантов или бета-частиц.

Для обеспечения раздельной регистрации бета-частиц и гамма-квантов, испускаемых исследуемыми пробами, используется комбинированный сцинтилляционный детектор типа "Фосвич".

Число зарегистрированных в единицу времени импульсов пропорционально активности исследуемого образца. Амплитуда импульсов, пропорциональная энергии бета или гамма-излучения, преобразуется в цифровой код, который хранится в оперативном запоминающем устройстве блока обработки информации (БОИ).

Информация из запоминающего устройства в реальном масштабе времени считывается персональным компьютером (ПК) и после обработки выводится на монитор. ,■

Управление работой прибора и обработка спектров осуществляется ПК. Для обработки спектра прибора поставляется программное обеспечение на гибком магнитном диске 3,5 дюйма.

Программное обеспечение позволяет осуществлять набор спектра, вычитание фонового спектра, интегрирование в выбранных энергетических окнах и по всему спектру, определение активности и

I I I дI {a .

I I t I

I I

I I

I I

I I

I I

I I

I I

I

I I

It! ! lai I । t

। ।

IИ !

i w ।

I П (

I о I

i i

IN! i <

। ।

I Д I

!y!

16 I

1л I

I

! P I

I i

In!

I О I

I a I

Im I i ।

< ।

I и ’

I н r—

I и I

f b I

IN I I _ I

I I

in I 1 о I

I Д I

in I

I I

I I

I д!

lai I It! ! la! I

i

I I                              I

1И! I In I I I в I IN!

in I !

Io; I I д I I I л I I

вывод на печатающее устройство.

Алгоритм расчета активностей радионуклидов, оценки статистической погрешности измерения построен по методу максимального правдоподобия для многомерного случайного процесса, описываемого распределением Пуассона.

Прибор представляет собой стационарную конструкцию и построен по блочно-модульному принципу. Прибор состоит из: блока детектирования (БД), размещенного в блоке защиты (БЗ), блока обработки информации (БОИ) и блока питания (БП), устанавливаемых в процессорный блок ПК.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1 Прибор обеспечивает измерение и индикацию на мониторе ПК аппаратурных спектров бета-и гамма-излучения. При этом измерение и накопление бета- и гамма-спектров проводится одновременно и раздельно в диапазоне каналов от 0 до 1023.

2, Диапазоны энергий регистрируемого излучения составляют:

а) от 50 до 3000 кэВ для гамма-излучения;

б) от 150 до 3500 кэВ для бета-излучения,

3 Диапазоны измерения ОА (УА) радионуклидов eoSr, 137Сз и 4ОК при плотности проб 1 г/см3 соответствуют значениям:10-10s, 10-10$,  20-2.104 Бк/л (Бк/кг) .

4 Пределы допускаемой основной относительной погрешности измерения ОА (УА) радионуклидов SDSr, 137Сз и 4ОК при доверительной вероятности 0,95 не более + - 20 %.

5 Уровни собственного фона   прибора при внешнем фоне

гамма-излучения не более 1,4.10“12    А/кг (20 мкР/ч) не превышают:

а) 120 с-1   для спектра "гамма";

б) 6,0 с-1   для спектра "бета".

6 Чувствительность прибора

SD5r4S0Y,      1370s и 40$

приведенным в таблице 1.

для

образцовых

соответствует

жидки х

источников

значениям,

Таблица 1

7 Минимальная измеряемая ОА (УА) при продолжительности измерения 3 ч для радионуклидов 137Сз и ео5г не более 10 Бк/л (Бк/кг), для радионуклида 4ОК - не более 20 Бк/л (Бк/кг),

8 Прибор обеспечивает автоматический учет плотности пробы в диапазоне от 0,2 до 1,6 г/см3,

9 Прибор обеспечивает проведение контроля работоспособности и проверку сохранности градуировки с помощью контрольного источник? с

радионуклидом 137Сз комплект поставки.

типа ОСГИ-3-1 активностью 12 кБк, входящего в

10 Время установления рабочего режима

не более 30 мин.

11 Время непрерывной работы прибора не менее 24 ч.

плюс 36

плюс

30

(от 630

Прибор устойчив к воздействию:

а) температуры окружающего воздуха от плюс 10 до °C;

б) относительной влажности воздуха до 75 % при температуре °C и более низких температурах без конденсации влаги;

в) атмосферного давления в диапазоне от 84 до 106,7 кПа до 800 мм рт.ст.);

г) постоянного магнитного поля напряженностью до 40 А/м.

П! о; д; п;

д! а ! т !

а;

И!

Н ' в; N!

А! у!

б I л !

В| ■э I

а!

и i

t (

и ’

н <■_ в!

N | йГ rt 1 V I д! п;

д!

-» I Л I т !

13 Пределы допускаемой дополнительной относительной погрешности измерения прибора не превышают:

а) +- 5 % при изменении температуры окружающего воздуха от плюс 10 до плюс 35 °C относительно показаний при нормальной тем п ера ту ре ;

б) + -5 % при относительной влажности воздуха 75 % при температуре плюс 30 °C ( с учетом температурной погрешности);

в) + -5 % при изменении напряжения питания на (+-10; -15) % от номинального значения 220 В;

г) + -5 % при изменении напряженности постоянного магнитного поля до 40 А/м,

14 Питание прибора осуществляется от сети переменного тока напряжением 220 (+22; -33) В частотой (50+-2) Гц.

15 Мощность, потребляемая номинальном напряжении 220 В ,

прибором от сети переменного тока при не превышает 200 В.А.

16 Уровень индустриальных радиопомех, создаваемых прибором, не превышает норм, установленных для класса В ГОСТ 29216-91.

17 Прибор соответствует установленным ГОСТ 12.1,004-91,

требованиям

пожарной

безопасности,

и; н; в; N } п ! о! д i л !

18 Габаритные размеры прибора:

БД - не более 0198x450 мм;

БОИ - не более 133x350x22 мм;

БП - не более 133x192,5x22 мм;

БЗ (с установленным БД) - не более 540x350 мм.

19 Масса прибора (без учета ПК) не более 145 кг, в том числе: - блока детектирования        -   9 кг;

- блока обработки информации -   0,3 кг;

- блока защиты                  - 130 кг;

- блока питания                -   0,3 кг.

20 Показатели надежности:

средняя наработка на отказ не менее 4000 ч (без учета ПК);

средний срок службы не менее 6 лет;

средний ресурс не менее 10000 ч;

среднее время восстановления работоспособности не более 1,5 ч.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного

РУк ов од ства по эк сп луа таци и способом,

реестра наносится на титульный лист и руководства оператора типографским

Комплектность

Количество

сосудов поставляется по

Примечание заказчиком.

согласованию с

Поверка

;а

;м

Поверка руководстве

проводится по

по эксплуатации

методикам, приведенным (раздел 4 "Поверка

оответствии

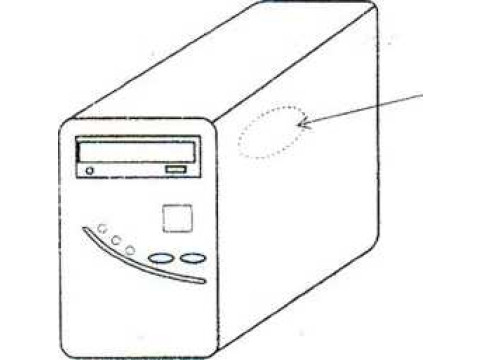

-клеймо поверителя наносится на процессорный блок ПК в с рисунком.
