Гамма-радиометры автоматизированные РКГ-02А, РКГ-02А/1

Назначение

Гамма-радиометры автоматизированные РКГ-02А и РГК-02А/1 (далее по тексту - радиометры) предназначены для измерения объемной и удельной активности (далее - ОА (УА)) радионуклидов цезия-134, цезия-137 и их смеси с известным отношением активностей (далее радионуклидов Сз) в продуктах питания, кормах и других пробах различной консистенции (твердых размельченных, жидких, сыпучих, пастообразных), а также для измерения ОА радионуклида йода-131 в жидких пробах.

Радиометры относятся к переносным средствам измерения и могут эксплуатироваться в стационарных и передвижных лабораториях, а также в полевых условиях под навесом.

и} h| в} N! _ i

Д I

n|

I

I

ДI

a}

т J

a I

- I

И I h|

в I

N|

n I

о I

ДI

л I

Описание

Приборы работают по принципу зарегистрированных в чувствительном

подсчета числа импульсов,

объеме блока детектирования

(кристалл Nal(Tl)). Число зарегистрированных импульсов в единицу времени пропорционально активности исследуемого образца.

Энергия гамма-излучения в блоке детектирования преобразуется

в импульсы с амплитудой, необходимой для анализа, математической обработки результатов измерения и

в единицах измеряемой активности Бк/'л (Бк/кг) .

накопления,

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Измеряемые нуклиды: цезий-134 (13+Сз), цезий-137 (137Сз), их смесь с известным отношением активностей и йод-131 (1311).

2 Диапазоны измерения ОА (УА) радионуклидов 134Сз,    137Сз ?

ОА радионуклида 131I и пределы допускаемой основной относительной погрешности измерения соответствуют таблице 1.

Таблица 1

3 Уровень собственного фона не превышает 6 с-1 при внешнем фоне гамма-излучения не более 1,4.10“12 А/кг (20 мкР/ч).

4 Время измерения минимальной ОА (УА) 18,5 Бк/л (Бк/кг) со статистической погрешностью +-60 % не превышает 2000 с при времени измерения фона 3600 с.

5 Радиометры обеспечивают:

- проведение самоконтроля основных узлов;

- ввод поправочного коэффициента, учитывающего отношение активностей радионуклидов 134Сз,/137Сз;

- вычисление и учет плотности пробы;

- ввод значений массы пробы в диапазоне от 0,05 до 2,0 кг;

- ввод значений объема пробы 0,2; 0,3; 0,4 и 0,5 л;

- ввод порогового уровня в диапазоне от 1 до 9999 Бк/л (Бк/кг) с выдачей звуковой сигнализации при превышении порогового уровня;

- автоматическую запись в память результатов измерения ОА (УА) и фона;

- хранение записанной информации в памяти при отключенном питании не менее 240 ч;

- вычисление и индикацию статистической погрешности измерения;

- учет и автоматическое вычитание фона;

- возможность проверки работоспособности и сохранности градуировки с помощью контрольного источника, входящего в комплект поставки;

- передачу информации по интерфейсу типа "RS 232С" согласно ГОСТ 18145-81.

6 Время установления рабочего режима 2 мин.

7 Питание радиометров:

а) от сети переменного тока напряжением 220 (+22;  -33) В,

частотой (50+-2) Гц;

б) от батареи гальванических элементов напряжением (4 элемента 373 типа "Орион М" емкостью не менее 3,5 А.ч);

1 I

( i

I I

I I

I I t I

I I

I I

в) от источника постоянного тока (аккумулятора) с напряжением 12 (+1,2; -1,8) В и выходным током не менее 0,2 А.

Предел допускаемой дополнительной погрешности измерений при изменении напряжения питания от номинального значения не более

।

। t

।

। ।

t । । !

I I

+-5 %.

8 Мощность, потребляемая радиометрами, не - 6 ВА при питании от сети переменного - 3 Вт при питании от источника (аккумулятора).

Суммарное время работы радиометров при гальванических элементов 6 В не менее 30 ч.

I

I

» I

I

I

превышает:

тока;

постоянного тока

питании от батареи

9 Время непрерывной работы:

- 24 ч при питании от сети переменного тока;

6ч при питании от аккумуляторов.

Нестабильность показаний радиометров за время работы не более +-3 %.

непрерывной

10 Радиометры соответствуют степени защиты IP20 ГОСТ 14254-80.

11 Уровень индустриальных помех не превышает норм ГОСТ 23511-79,

I i 'д' {у I |б| « <

I - I

*3|

'а | 'м;

1 I

i I 'д' !а} |т I ’а I

12 Условия эксплуатации:

- диапазон рабочей температуры от 1 до 40 °C,

- относительная влажность воздуха до 75 % при t~30 °C;

- атмосферное давление от 84 до 106,7 кПа.

13 Габаритные размеры, мм, не более:

- блок детектирования           160 х 160 х 281;

- блок обработки информации    229 х 86 х 200.

14 Масса радиометров не более 18 кг.

Масса радиометров в транспортной таре не более 30 кг.

15 Показатели надежности радиометров (за исключением гальванических элементов типа "Орион М"):

- средняя наработка на отказ не менее 8000 ч;

- средний срок службы не менее 6 лет;

- средний ресурс не менее 15000 ч.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра Республики Беларусь наносится на корпус блока обработки информации и титульный лист паспорта методом компьютерной графики.

Комплектность

।

1 Радиометр РКГ-02А (РКГ-02А/1) в составе:

- блок детектирования

- блок обработки информация

2 Комплект принадлежностей:

- источник контрольный

- сосуд емкостью 0,5 л (Маринелли)

- сосуд емкостью 0,2 л

- крышка

- шнур сетевой

3 Паспорт

4 Свидетельство (паспорт) на гамма-источник,

входящий в контрольный источник

5 Комплект монтажных и запасных частей

6 Футляр

Поверка

Поверка проводится по методикам, приведенным в паспорте (раздел 11 "Поверка радиометра").

Периодичность поверки радиометра один раз в год.

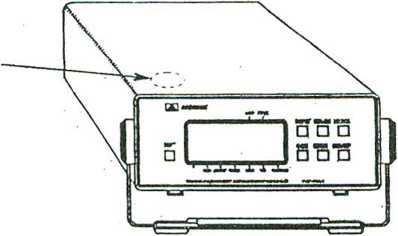

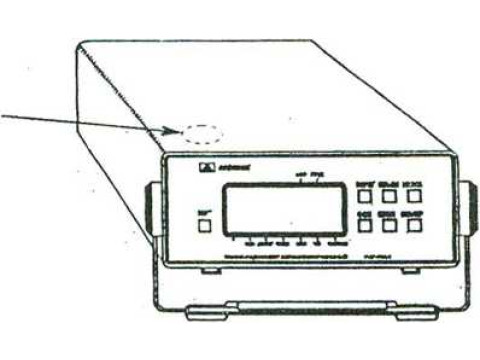

Клеймо-наклейка поверителя наносится на блок обработки информации в соответствии с рисунком.

Место нанесения клейма-наклейки

Нормативные документы

ГОСТ 27451-87   "Средства измерений ионизирующих излучений.

Общие технические условия".

ГОСТ 17209-89   "Средства   измерений объемной    активности

радионуклидов в жидкости. Общие технические требования и методы испытаний".

ГОСТ 23923-89 "Средства измерений удельной активности радионуклида. Общие технические требования и методы испытаний";

УШЯИ.412128.002 ТУ "Гамма-радиометры автоматизированные РКГ-02А, РКГ-02А/1. Технические условия".

Заключение

Гамма-радиометры автоматизированные РКГ-02А и РКГ-02А/1 соответствуют требованиям нормативных документов УШЯИ.412128.002 ТУ, ГОСТ 27451-87, ГОСТ 17209-89, ГОСТ 23923-89.
