Приборы для поверки тахографов ’’OPTIMO 2” (далее - приборы) предназначены для установки и определения константы, имитации скорости движения и пройденного пути, проверки встроенных часов тахографа при контроле метрологических характеристик тахографов и их программировании.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 16 7507 20
Наименование	Приборы для поверки тахографов OPTIMO^2
Год регистрации	2020
Номер сертификата	13321
Дата регистрации	2020-03-31
Срок действия	2025-03-31
Получатель сертификата	фирма "Stoneridge Electronics AS", Эстония (ES)

Производитель / Заявитель

фирма "Stoneridge Electronics AS"

Адрес: 11214 Tallinn, Saeveski 10a

Контакты: 48 42 636 37 33 // 48 42 636 01 38

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Методика поверки	Поверку проводить по МРБ МП.2986-2020.

Поверители

Скачать

Описание типа РБ 03 16 7507 20 [2021-01-27]

rb-03-16-7507-20_2021-01-27.pdf

Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Нормативные документы Метрологический контроль Заключение Государственные приемочные испытания проведены

Назначение

Область применения приборов -программмирование и периодичский контроль тахографов при эксплуатации на транспортных средствах.

Описание

Принцип действия приборов основан на генерировании последовательности электрических импульсов, имитирующих работу электрического датчика тахографа. Частота следования импульсов программно связана с константой поверяемого тахографа К (К- количество импульсов на 1 км пути), что позволяет имитировать скорость движения и пройденный путь транспортного средства. В режиме измерения количества импульсов приборы работают как счетчик, подсчитывая количество импульсов от датчика или количество импульсов за один оборот двигателя транспортного средства, и записывают в память тахографа полученное значение. Приборы измеряют точность часов тахографа, установленный коэффициент К, идентифицирует коды неисправностей тахографа с отображением на дисплее и многое другое. Конструктивно приборы представляют собой портативный планшетный компьютер, с сенсорным дисплеем, с помощью которого запускаются режимы работы (приложения) и вводятся численные значения или

текстовая информации. Питание прибора осуществляется от аккумуляторной батареи. Приборы предназначены для поверки и программирования электронных тахографов типа: Stoneridge VR1400/8300/ 8400/2400/-SE5000; VDO Kienzle 1314/ 1318/1319/1324-/1381; Actia Smartach; Motometer EGK100; Intellic EFAS;M1N1.

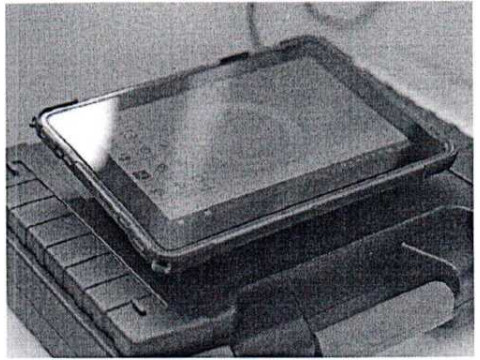

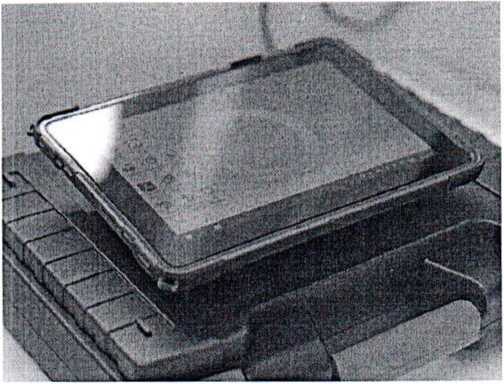

Общий вид прибора представлен на рисунке 1.

Программное обеспечение

Микропроцессор прибора "OPTIMO 2" имеет встроенное программное обеспечение, имеющее определённую контрольную сумму. Если меняется микропроцессор, то изменяется и контрольная сумма. При изменении версии вспомогательного ПО, контрольная сумма не меняется, т.к. прошивка и микропроцессор не меняются. Программное обеспечение защищено паролем, доступным только сервисной службе.

Таблица 1

OPTIMO 2
Идентификационное наименование ПО	Rev 02.01
Номер версии	Не ниже 02.01

Технические характеристики

Таблица 2

Точность хода встроенных часов, с/сутки	± 1
Диапазон имитации скорости, км/ч	от 5 до 200
Пределы допускаемой относительной погрешности имитации скорости движения, %	±0,2
Диапазон измерений количества импульсов на 1 км пути (константа тахографа - К)	от 2400 до 64500
Пределы допускаемой относительной погрешности измерений константы тахографа, %	±0,2
Пределы допускаемой относительной погрешности измерений количества импульсов, %	±0,2
Диапазон измерений коэффициента W транспортного средства имп/км	от 2400 до 64500
Пределы допускаемой относительной погрешности измерений коэффициента W транспортного средства, %	±0,2
Пределы допускаемой относительной погрешности имитации пути, %	±1,0
Габаритные размеры, не более, мм:	275x190x58
Масса, не более, кг:	1,3
Степень защиты, обеспечиваемой оболочкой (код IP)	IP30
Условия эксплуатации: -температура, °C /ч - относительная влажность, % ((	от 0 до 40 от 10 до 80

Знак утверждения типа

Знак утверждения типа наносится в виде наклейки на поверхность корпуса прибора, а также типографским методом на титульные листы эксплуатационной документации.

Комплектность

Базовая комплектация при поставке приведена в таблице 3

Таблица 3

Наименование	Количество
Прибор	1
Защитная плёнка для экрана	1
Зарядное устройство от сети	1
Электронные ключи для беспроводной связи с тахографами (dongles)	3
Кейс	1

* Комплектность может меняться в соответствии с договором между производителем и заказчиком.

Нормативные документы

ТР ТС 020/2011 "Электромагнитная совместимость технических средств".

ТР ТС 004/2011 "О безопасности низковольтного оборудования"

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия."

МРБ МП. -2020 "Приборы для поверки тахографов ’’OPTIMO 2". Методика поверки".

Техническая документация предприятия “Stoneridge Electronics AS.”, Estonia

Метрологический контроль

Приборы для поверки тахографов ’’OPTIMO 2” обеспечены поверкой в Республике Беларусь.

Методика поверки МРБ МП -2020. "Приборы для поверки тахо

графов "OPTIMO 2". Методика поверки."

Применяемые эталоны:

1 Генератор сигналов ГСС-120, погрешность установки частоты ± 5-10’6± 1 ед. сч

2 Частотомер 43-54, погр. измерения частоты, не более ± 5-10’ ± 1 ед. сч.

Прослеживаемость передачи единиц физических величин обеспечивается действующими поверочными схемами до национальных эталонов Республики Беларусь. Места пломбирования корпуса прибора и расположение клейма-наклейки приведены в приложении А.
