Тахографы цифровые ТЦА

Назначение

Тахографы цифровые ТЦА (далее - тахограф), предназначены для измерения, непрерывной регистрации и индикации времени, скорости движения, расстояния, пройденного транспортным средством, интервалов времени режимов труда и отдыха водителей. Тахограф также предназначен для регистрации нарушений режимов вождения, нарушений режимов труда и отдыха водителей, нарушений правил эксплуатации тахографа.

Область применения - предприятия, осуществляющие перевозки с использованием магистральных и грузовых автомобилей, а также пассажирский автомобильный транспорт.

Тахограф может использоваться одним или двумя водителями (экипажем).

Описание

Принцип действия тахографа основан на осуществлении преобразования входного импульсного сигнала, поступающего от датчика импульсов скорости, установленного на транспортном средстве, в значения скорости и расстояния, которые затем регистрируются. Для измерения и регистрации временных характеристик используется встроенный высоко стабильный электронный таймер. Регистрация всех параметров производится в электронной энергонезависимой памяти тахографа. Зарегистрированная информация может быть распечатана на встроенном термопринтере или выведена на персональный компьютер (далее - ПК).

Отображение текущей и зарегистрированной информации производится на табло тахографа.

Регистрация скорости производится каждую секунду во время движения транспортного средства. Информация о скорости движения за последние 24 часа сохраняется в электронной энергонезависимой памяти тахографа.

Регистрация расстояния, интервалов времени режимов труда и отдыха водителей, а также нарушений производится в электронной энергонезависимой памяти тахографа и на ЧИП - картах водителей. Тахограф обеспечивает обмен следующей информацией с ЧИП - картами:

- считывание фамилии и имени владельца карты и вывод на табло;

- запись и считывание интервалов времени режимов труда и отдыха водителей;

- запись и считывание нарушений по превышению максимально допустимой скорости вождения;

- запись и считывание нарушений по превышению максимально допустимого времени вождения.

Тахограф обеспечивает обмен данными с персональным компьютером. На монитор ПК выводится следующая информация:

- данные по скорости за каждую секунду в течение 24 часов в виде отчета и графика;

- данные об интервалах времени режимов труда и отдыха водителей в виде отчета и графика;

- идентификационные данные о водителях, зарегистрированных в тахографе;

- заводской номер тахографа и регистрационный номер автомобиля, на который установлен тахограф;

- данные о нарушениях и событиях в виде отчета.

Тахограф обеспечивает вывод информации на встроенный термопринтер в виде отчетов, а также в виде теста. На встроенный термопринтер выводится следующая информация:

- отчет о суточной деятельности водителя (экипажа водителей) с информацией об идентификационных данных водителя (водителей), регистрационном номере автомобиля, заводском номере тахографа, нарушениях, совершенных водителем (водителями), расстоянии, пройденным автомобилем, интервалах времени режимов труда и отдыха водителя (водителей) и суммарных данных по режимам труда и отдыха водителя (водителей);

- отчет о нарушениях и событиях, зарегистрированных в тахографе с информацией об регистрационном номере автомобиля, нарушениях по превышению скорости, превышению непрерывного времени вождения и вождению без установленной ЧИП - карты, а событий отключения питания тахографа;

- данные, считанные с ЧИП - карты водителя в виде отчета с информацией об идентификационных данных водителя, нарушениях и интервалах режимов труда и отдыха, совершенные им за выбранные сутки.

На лицевой панели тахографа расположено табло и три кнопки для управления режимами работы тахографа. Слева и справа на лицевой панели находятся клавиши, с помощью которых производится выдвижение внутреннего корпуса тахографа для установки ЧИП - карт, для доступа к работе со встроенным термопринтером и для подключения жгута связи с ПК по интерфейсу RS -232. В нижней части лицевой панели расположен светодиод красного цвета для индикации нарушений и предупреждений.

Внешний вид тахографа цифрового ТЦА приведен на рисунке 1.

Схема пломбировки тахографа цифрового ТЦА от несанкционированного доступа с указанием мест для расположения государственного поверительного клейма - наклейки и нанесения оттиска государственного поверительного клейма приведена в Приложении к описанию типа.

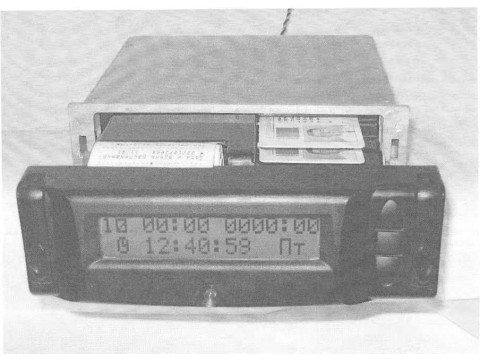

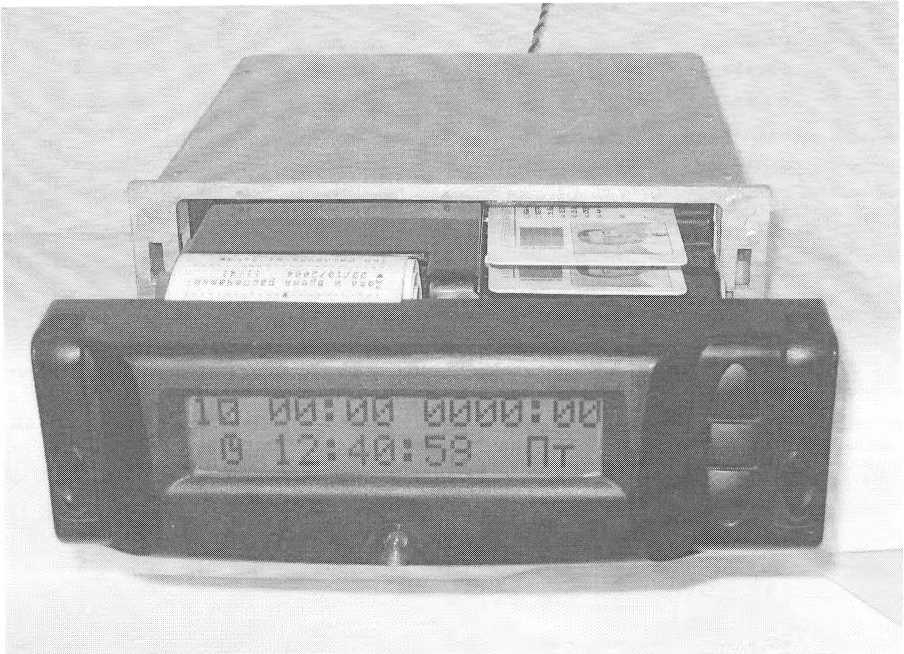

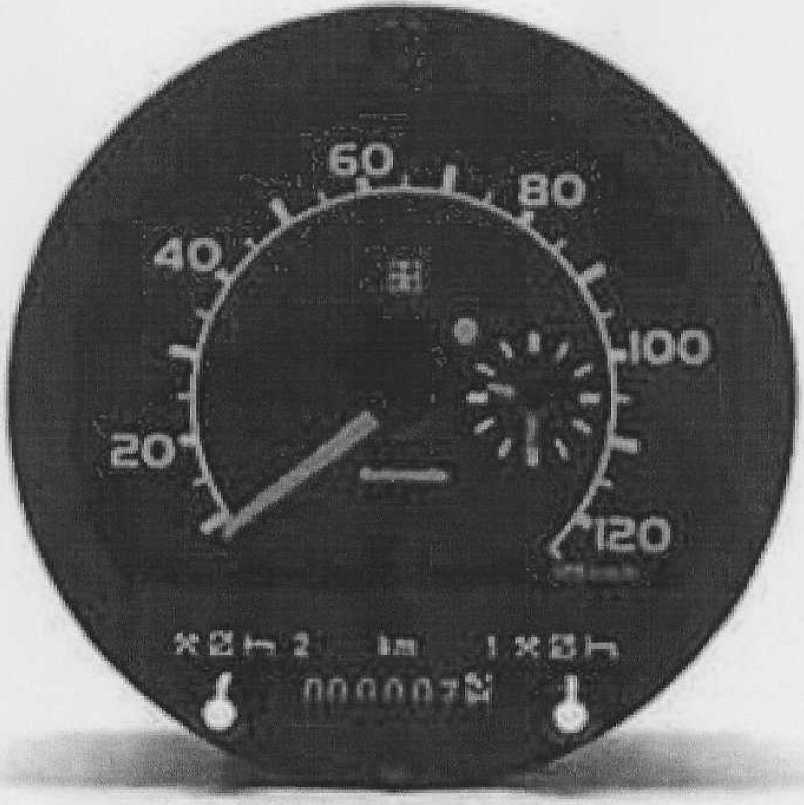

Рисунок 1 - внешний вид тахографа цифрового ТЦА

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тахограф осуществляет измерение параметров движения транспортного средства со следующими характеристиками:

в) времени:

- абсолютная погрешность не более ± 2 с за 24 ч;

- цена младшего разряда 1 с.

а) скорости:

- абсолютная погрешность не более ± 3 км/час;

- цена младшего разряда 1 км/час;

- нижний предел диапазона измерения 4 км/ч;

- верхний предел диапазона измерения 220 км/ч;

б) расстояния:

- относительная погрешность не более ± 1 % ;

- цена младшего разряда 0,1 км;

- нижнее значение диапазона измерения 10,1 км;

- верхнее значение диапазона измерения 9999999,9 км;

Тахограф осуществляет регистрацию во внутренней энергонезависимой памяти следующих параметров движения транспортного средства:

х а) скорости (в течение последних 24 ч с интервалом записи 1 с);

б) расстояния (общее и за каждые сутки в отдельности);

- I в) интервалов времени режимов труда и отдыха водителей с периодичностью смены 1 раз в 25 минут:

- готовности водителя к управлению транспортным средством;

- отдыха водителя;

- ремонта и обслуживания транспортного средства, а также вождения с периодичностью 1 раз в минуту.

г-/ г) нарушений при вождении без установленной ЧИП - карты водителя (с указанием даты и времени начала вождения без ЧИП - карты и периодом времени вождения до остановки);

i д) нарушений по превышению максимально допустимой скорости, определяемой как более 90 км/ч (с указанием времени, даты, максимальной скорости превышения);

J е) нарушений по превышению времени непрерывного вождения, определяемого как более 4 ч 30 мин. (с указанием даты и времени начала вождения и непрерывным временем вождения);

ж) нарушений по превышению суммарного времени вождения за сутки, определяемого как более 9 ч (с указанием даты и времени начала вождения и общим временем вождения);

з) нарушений по отключению питания тахографа (с указанием даты и времени начала отсутствия подачи питания до даты и времени его появления).

\) Тахограф обеспечивает энергонезависимое хранение данных при отключенном электропитании не менее чем 365 суток.

Условия эксплуатации тахографа соответствуют группе 5 по ГОСТ 22261 - 94:

- температура окружающего воздуха от минус 40 до плюс 70 °C;

- влажность воздуха до 98 % при температуре 25 °C;

- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.).

xj В температурном диапазоне от минус 40° С до минус (17 ± 3)°С тахограф сохраняет работоспособность, но при этом информация на жидкокристаллическое табло тахографа и на встроенный термопринтер не выводится.

I Электропитание тахографа осуществляется от бортовой сети автотранспортных средств с номинальным напряжением 24 В. Диапазон изменения напряжения питания от 15 до 34 В.

J Габаритные размеры тахографа - не более 211 x 187x59 мм.

Установочные размеры тахографа не более 178 х 167 х 49.

Потребляемая мощность тахографа - не более 15 ВА.

Степень защиты оболочки тахографа - IP40 поГОСТ 14254.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на паспорт тахографа типографским способом и на переднюю панель тахографа способом шелкографии.

Комплектность

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

КСАУ.466452.003 ТУ «Тахографы цифровые ТЦА. Технические условия».

СТБ ГОСТ Р 51317.4.2 - 2001 «Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний».

СТБ ГОСТ Р 51317.4.3 - 2001 «Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний».

'J СТБ ГОСТ Р 51318.22 - 2001 “Совместимость технических средств электромагнитная. Радиопомехи индустриальные от оборудования информационных технологий. Нормы и методы испытаний”.

ГОСТ 3940 - 84 “Электрооборудование автотрактортное. Общие технические условия”.

ГОСТ 14254 - 96 “Степени защиты, обеспечиваемые оболочками (КОД IP)”.

ГОСТ 15150 - 69 “Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения, и транспортирования в части воздействия климатических факторов внешней среды”.

к) ГОСТ 28751 - 90 “Электрооборудование автомобилей. Электромагнитная совместимость. Кондуктивные помехи по цепям питания. Требования и методы испытаний”.

МП. МН 1372-2004 «Тахографы цифровые ТЦА. Методика поверки».

Заключение

Тахографы цифровые ТЦА соответствуют требованиям КСАУ.466452.003 ТУ, ГОСТ 3940-84, СТБ ГОСТ Р 51317.4.2-2001, СТБ ГОСТ Р 51317.4.3-2001, СТБ ГОСТ Р 51318.22-2001, ГОСТ 14254-94, ГОСТ 15150 - 69, ГОСТ 28751 -90.

Межповерочный интервал - 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ                  ;

г. Минск, Старовиленский тракт, 93, тел. 234-98-13.

Аттестат аккредитации №BY 112.02.1.0.0025
