Комплексы измерительно-регистрирующие СКР43-10
| Номер в ГРСИ РФ: | РБ 03 16 4419 10 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Производитель / заявитель: | СЗАО "ФИДМАШ", г. Минск |
Комплексы измерительно-регистрирующие СКР43-10 предназначены для измерения, контроля, регистрации на электронном носителе, отображения и визуализации технологических параметров колтюбинговых установок при ремонте, интенсификации нефтяных и газовых скважин.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 4419 10 |
| Наименование | Комплексы измерительно-регистрирующие СКР43-10 |
| Год регистрации | 2010 |
| Номер сертификата | 6533 |
| Дата регистрации | 2010-07-29 |
| Срок действия | 2015-07-29 |
| Получатель сертификата | Совместное закрытое акционерное общество "ФИДМАШ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
Совместное закрытое акционерное общество "ФИДМАШ"
Адрес: ул. Рыбалко, 26, ком. 432, г. Минск, 220033
Контакты: (017)298-24-18 / (017)298-24-13 / fidmash@nov.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2070-2010 |
Поверители
Скачать
|
Описание типа РБ 03 16 4419 10 [2010-11-04]
rb-03-16-4419-10_2010-11-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 4419 10 [2010-01-01]
rb-03-16-4419-10_2010-01-01.pdf
|
Скачать |
Описание типа
Назначение
Комплексы измерительно-регистрирующие СКР43-10 предназначены для измерения, контроля, регистрации на электронном носителе, отображения и визуализации технологических параметров колтюбинговых установок при ремонте, интенсификации нефтяных и газовых скважин.
Область применения - нефтяная, газодобывающая отрасли промышленности.
Описание
Комплекс состоит из модуля управления, модуля ввода-вывода, коробки распределительной.
Принцип работы комплекса заключается в приеме аналоговых сигналов от первичных преобразователей давления, нагрузки и угла поворота, установленных на колтюбинговой установке, поступающих через распределительную коробку в модуль ввода-вывода. Входные сигналы преобразуются в цифровую форму и далее передаются в модуль управления, который осуществляет обработку, вывод на дисплей и хранение информации от первичных преобразователей, а также может обеспечивать передачу данных на ПЭВМ.
Питание компонентов комплекса осуществляется от бортовой сети колтюбинговой установки номинальным напряжением постоянного тока 24 В. Комплекс имеет встроенную защиту от перенапряжения и неправильного подключения питания.
Комплекс устанавливается в кабине оператора колтюбинговой установки.
Данные, накопленные в комплексе, могут быть перенесены на персональный компьютер с помощью сменных накопительных модулей. Программное обеспечение правряя«> ет просматривать и распечатывать все накопленные данные. 'S
Маркировка наносится в виде самоклеящейся маркировочной таблички, (f (&'
Комплекс может работать со стандартными преобразователями давления 4-20 мА, с электрическим или гидравлическим преобразователем нагрузки 4-20 мА, с преобразователем угловых перемещений с количеством импульсов на оборот 100 или 200.
Комплекс имеет возможность пломбирования. Схема с указанием места нанесения оттиска знака поверки и знака поверки в виде клейма-наклейки приведена в Приложении А.

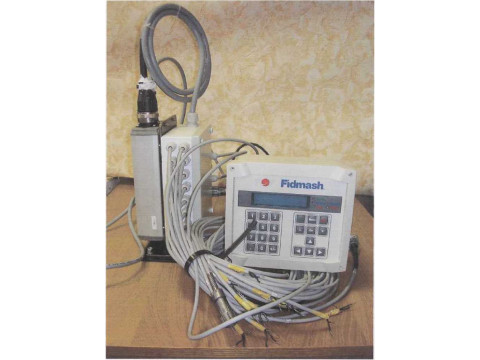

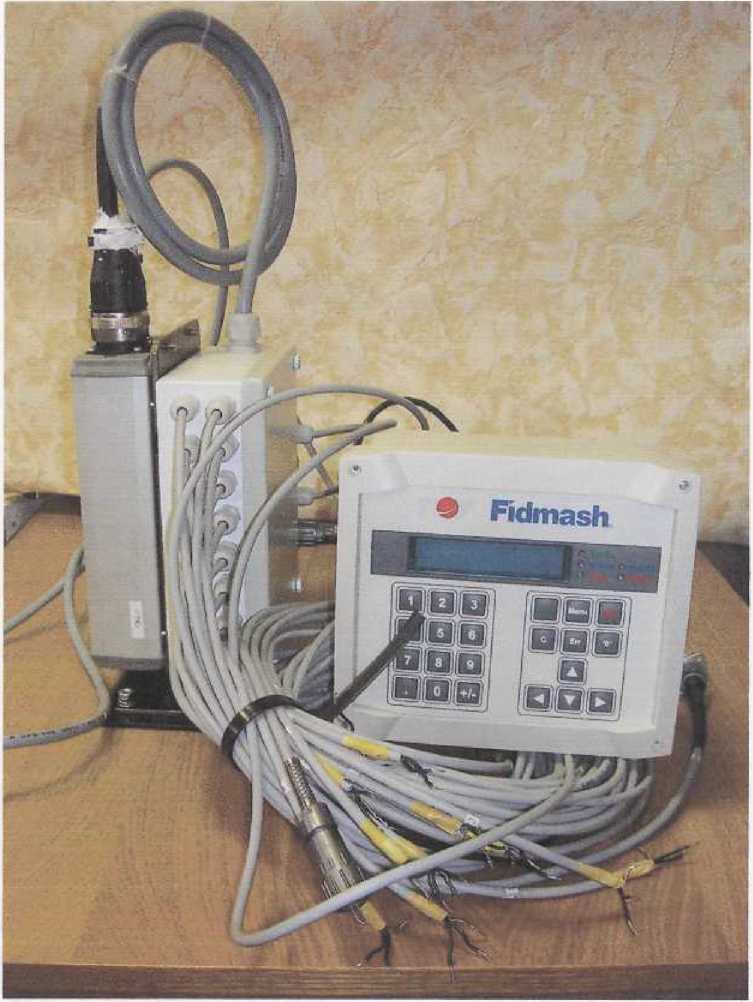

Внешний вид комплекса приведен на рисунке 1.
Рисунок 1 - Внешний вид комплекса измерительно-регистрирующего СКР43-10.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование характеристики |
Значение |
|
Диапазон входных сигналов, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной погрешности измерения давления и нагрузки (при подключении преобразователей давления и нагрузки), % |
±2,0 |
|
Диапазон измерения давления (при подключении преобразователя давления): - ВР1,ВРЗ,бар - ВР2, ВР4, ВР7, бар - ВР5, ВР6, ВР8, ВР10, ВР12, ВР13, бар - ВРИ,бар |
от 0 до 1000 от 0 до 400 от 0 до 250 от 0 до 160 |
|
Диапазон измерения нагрузки: при подключении электрического преобразователя нагрузки - ВР9, кН - ВР14, кН при подключении гидравлического преобразователя нагрузки - ВР9, кН - ВР14, кН |
от минус 360 до плюс 360 не используется от минус 415,5 до 0 от 0 до 415,5 |
|
Пределы допускаемой абсолютной погрешности измерения глубины (при подключении преобразователя угловых перемещений), м |
± 1,0 |
|
Диапазон измерения глубины (при подключении преобразователя угловых перемещений), м |
от 1 до 6000 |
|
Диапазоны входных импульсных сигналов: - при подключении преобразователя угловых перемещений с количеством циклов 100 на оборот, шт. - при подключении преобразователя угловых перемещений с количеством циклов 200 на оборот, шт. |
от 185 до 1107000 от 369 до 2214000 |
|
Характеристики входных импульсных сигналов: - амплитуда напряжения, В - частота следования, Гц - длительность фронтов входных сигналов, не, не более |
от 0,5 до 24,0 от 100 до 400 300 |
|
Напряжение питания, В |
от 18 до 36 |
|
Ток потребления, А, не более |
2,0 |
|
Количество измерительных каналов, шт.: - аналогово-цифровых - импульсных |
14 2 |
|
Масса, кг, не более |
6,0 |
|
Габаритные размеры, мм, не более: - модуля управления - модуля ввода-вывода - распределительной коробки |
200x180x110 250x115x65 235x180x80 |
Знак утверждения типа
Знак утверждения типа наносится на паспорт типографским способом.
Комплектность
Комплект поставки:
- модуль управления - 1 шт;
- модуль ввода-вывода - 1 шт;
- коробка распределительная - 1 шт;
- кабели - 2 шт.;
- модуль накопительный USB2.0 - 1шт;
- CD-R-диск с программным обеспечением (для работы в операцио MS Windows ХР или выше) - 1шт;
- эксплуатационная документация: руководство по эксплуатации, паспорт;
- методика поверки;
- потребительская тара.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 800009795.043-2010 "Комплекс измерительно-регистрирующий СКР43-10. Технические условия".
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".
МРБ МП.2070-2010 "Комплекс измерительно-регистрирующий СКР43-10. Методика поверки".
Заключение
Комплекс измерительно-регистрирующий СКР43-10 соответствует ТУ BY 800009795.043-2010, ГОСТ 12997-84.
Межповерочный интервал - не более 12 месяцев (для комплексов, применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ
Республика Беларусь, г. Минск, Старовиленский тракт, 93
Тел. (+37517) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
