Установки для измерения параметров зубчатых колес WGT (350/500/1000/1200/1500)
| Номер в ГРСИ РФ: | РБ 03 01 4421 10 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | "Wenzel GearTec GmbH", Германия |
Установки для измерения параметров зубчатых колес WGT (350/500/1000/1200/1500) (далее -установки) предназначены для измерения параметров цилиндрических и конических зубчатых колес наружного и внутреннего зацепления, долбяков, червяков и червячных фрез, валов и роторов с возможностью автоматического выравнивания оси детали.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 4421 10 |
| Наименование | Установки для измерения параметров зубчатых колес WGT (350/500/1000/1200/1500) |
| Год регистрации | 2010 |
| Номер сертификата | 6535 |
| Дата регистрации | 2010-07-29 |
| Срок действия | 2015-07-29 |
| Получатель сертификата | фирма "Wenzel GearTec GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Wenzel GearTec GmbH"
Адрес: Werner- Wenzel-Strabe D-97859 Wlesthal. Im Mittelfeld 1 D-76135 Karlsruhe/
Контакты: +49 721 17087120 / +49 721 1708
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2068-2010 |
Поверители
Скачать
|
Описание типа РБ 03 01 4421 10 [2010-11-01]
rb-03-01-4421-10_2010-11-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4421 10 [2010-01-01]
rb-03-01-4421-10_2010-01-01.pdf
|
Скачать |
Описание типа
Назначение
Установки для измерения параметров зубчатых колес WGT (350/500/1000/1200/1500) (далее -установки) предназначены для измерения параметров цилиндрических и конических зубчатых колес наружного и внутреннего зацепления, долбяков, червяков и червячных фрез, валов и роторов с возможностью автоматического выравнивания оси детали.
Область применения установок - машиностроение, автомобильная и авиационная промышленности.
Описание
Конструктивно установки выполнены на базе массивной плиты из натурального черного гранита, которая установлена на стальную конструкцию через встроенную систему виброгашения и состоят из следующих основных элементов: вращающегося стола, направляющих из гранита (оси X, Y, Z), измерительной системы SP600 фирмы Renishau, электрооборудования с системой управления.
Установки оснащены системой температурной компенсации (датчики температуры устанавливают на измеряемом объекте, в станине и над установкой).
Измерения проводятся в автоматическом режиме.
Установки, в зависимости от диаметра измеряемых цилиндрических зубчатых колес, выпускают следующих исполнений: WGT 350; WGT 500; WGT 1000; WGT 1200; WGT 1500.
При измерении параметров зубчатых колес используют программное обеспечение TGear (XY) Version 4.0.
Внешний вид установок показан на рисунках 1и 2.

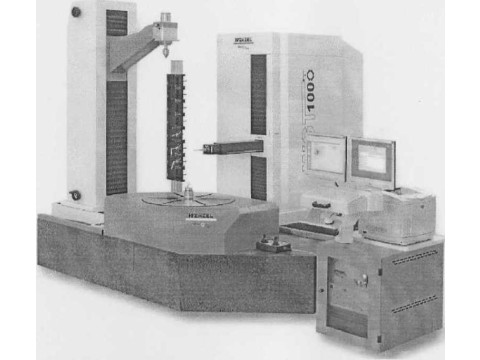

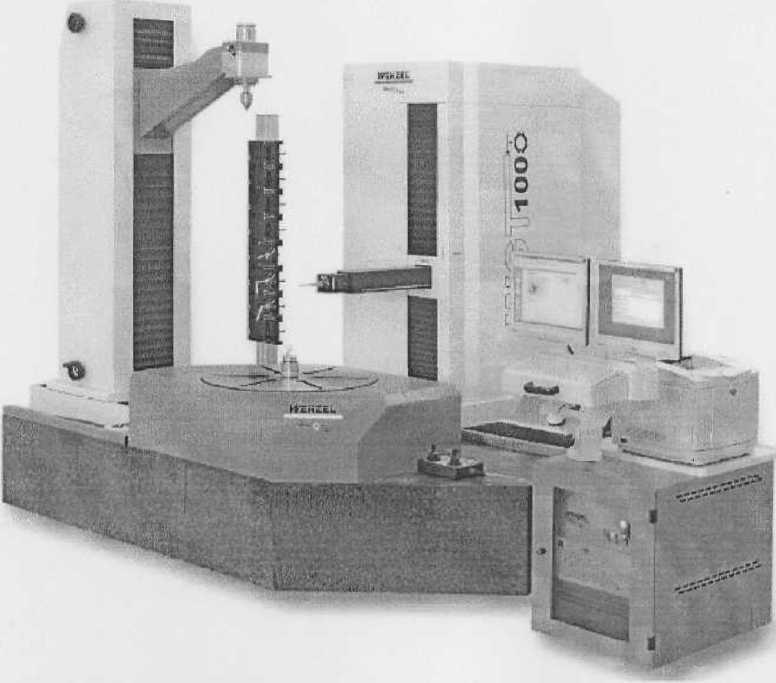

Рисунок!. Внешний вид установки WGT 1000

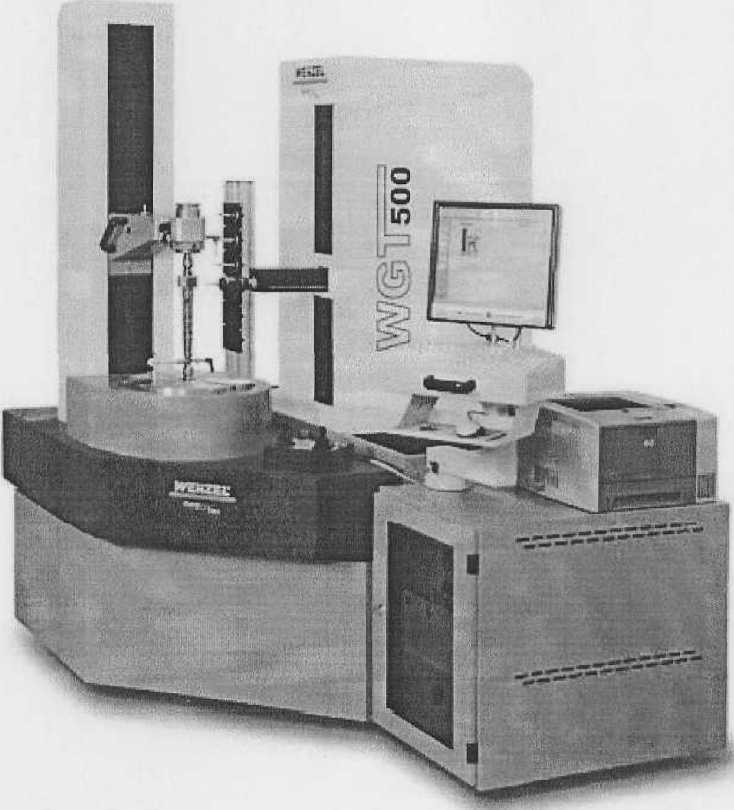

Рисунок 2. Внешний вид установки WGT 500 (WGT 300)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1
|
Ед. изм. |
WGT350 |
WGT 500 |
WGT 1000 |
WGT 1200 |
WGT1500 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Диаметр измеряемых цилиндрических зубчатых колес |
мм |
От 5 до 400 |
От 5 до 600 |
От 5 до 1000 |
От 5 до 1200 |
От 5 до 1500 |
|
Диапазон модулей |
мм |
От 0,5 до 15 |
От 0,5 до 20 |
От 0,5 до 25 |
От 0,5 до 25 |
От 0,5 до 25 |
|
Угол наклона линии зуба |
градус |
от 0 до 90 | ||||
|
Высота зубчатого венца |
мм |
500 (650) |
650 (800) |
1000 |
1000 |
1000 |
|
Количество осей |
4 | |||||
|
Полная погрешность профиля ffr, не более 2 |
мкм |
от ±2,0 до ±3,0 | ||||
|
Погрешность при измерении угла профиля зуба fna? не более |
мкм |
от ±1,5 до ±2,5 | ||||
|
Полная погрешность направления зуба Fpr, не более |
мкм/100мм |
от ±2,5 до ±4,5/100 | ||||
|
Погрешность при измерении утла направления зуба Гнр, не более |
мкм |
от ±1,5 до ±3,0/100 | ||||
|
Погрешность при измерении радиального и торцевого биения, не более |
мкм |
0,5 | ||||
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 | |
|
Диапазоны измерения по осям: | |||||||
|
ОсьХ |
мм |
От 0 до 400 |
От 0 до 500 |
От 0 до 1200 | |||
|
Ось Y |
мм |
От 0 до 220 |
От 0 до 320 |
От 0 до 650 | |||
|
Ось Z |
мм |
От 0 до 500(650) |
От Одо 650(800) |
От 0 до 1000 | |||
|
Расстояние между центрами зажима |
мм |
От 20 до 650 (900, 1200) |
От 20 до 900 (1200) |
От 50 до 1200 | |||
|
Максимальная масса деталей |
кг |
180 |
400 |
2000 | |||
|
Минимальный расход сжатого воздуха |
л/мин |
80 |
90 |
2000 | |||
|
Максимальная потребляемая мощность |
кВА |
1,6 | |||||
|
Диапазон температур при эксплуатации |
°C |
От 17 до 25 | |||||
|
Диапазон температур при хранении |
°C |
От 0 до 50 | |||||
|
Диапазон температур при транспортировании |
°C |
От минус 10 до плюс 60 | |||||
|
Габаритные размеры, не более |
мм |
1900x1550 х 2000 |
2150x1650 х 2200 |
3110 х 3210х 2700 | |||
|
Масса, не более |
кг |
1700 |
2000 |
10000 | |||
КОМПЛЕКТНОЙ,
Комплект поставки определяется заказом согласно спецификации фирмы-изготовителя. Основной комплект включает:
- установка;
- руководство по эксплуатации;
- программное обеспечение TGear (XY) Version 4.0;
- принадлежности;
- методика поверки МРБ МП.2068-2010.
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации типографским способом.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Wenzel GearTec GmbH" (Германия).
МРБ МП.2068-2010 " Установи для измерения параметров зубчатых колес WGT (350/500/1000/1200/1500). Методика поверки".
Заключение
Установи для измерения параметров зубчатых колес WGT (350/500/1000/1200/1500) соответствуют требованиям документации фирмы "Wenzel GearTec GmbH", Германия.
Межповерочный интервал - не более 12 месяцев (для установок, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
