Весы электронные крановые К

Назначение

Весы электронные крановые К (далее - весы), предназначены для статического взвешивания различных грузов, транспортируемых на кранах и траверсах подъемных устройств.

Область применения - различные отрасли промышленности, сельского хозяйства и торговли.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Этот сигнал с датчика поступает в весоизмерительный прибор и преобразуется в цифровой код, который обрабатывается и отображается на цифровом табло индикации в виде результата взвешивания. Па передней панели весоизмерительного прибора размещена функциональная клавиатура и устройства индикации. Информация о массе взвешиваемого груза может быть передана на внешние устройства (ПЭВМ, принтер и т.п.).

Конструктивно весы состоят из грузоприемного устройства, корпуса, весоизмерительного прибора, пульта дистанционного управления (исполнения с индексом Р, И и Г) и источника питания постоянного тока (аккумуляторной батареи - конструктивная особенность с индексом А). Грузоприемное устройство весов представляет собой весоизмерительный тензорезисторный датчик с силовыводящими узлами верхнего и нижнего элементов подвеса. Верхний элемент подвеса может иметь осевую конструкцию или выполнен в виде серьги. Нижний элемент подвеса может также иметь осевую конструкцию или конструкцию с крюком, с возможностью поворота крюка вокруг вертикальной оси или без нее. Управление весами может осуществляться с помощью пульта дистанционного управления.

Весы выполняют следующие сервисные функции:

• полуавтоматическую установку нуля;

• сигнализацию о перегрузке;

• выборку массы тары;

Весы изготавливаются в нескольких модификациях, отличающихся наибольшим и наименьшим пределами взвешивания, дискретностью отсчета, ценой поверочного деления и габаритными размерами и имеют обозначения К X Y-Z /А (Л), где:

К - тип весов;

X - наибольший предел взвешивания весов, кг;

Y - конструктивные особенности:

• В - простого взвешивания;

• С - счетные;

• Р - наличие радиоканала;

• И - наличие инфракрасной связи;

• Ж - индикация ЖКИ;

• Д - индикация светодиодная;

• Ц - индикация люминесцентная;

• Э - жидкокристаллический дисплей TFT;

• Г - выносная индикация;

• А - автономное питание;

• Ч - наличие печатающего устройства.

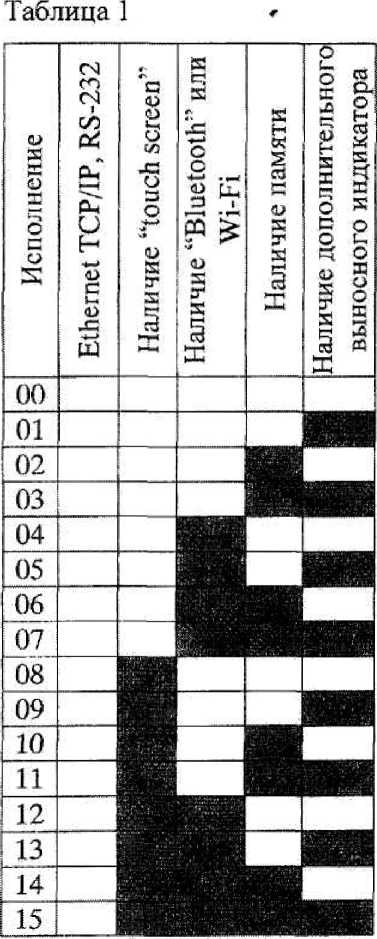

Цифра "2" после указания типа индикации указывает на двухстороннюю индикацию; Z - Z - вариант исполнения, приведен в таблице 1.

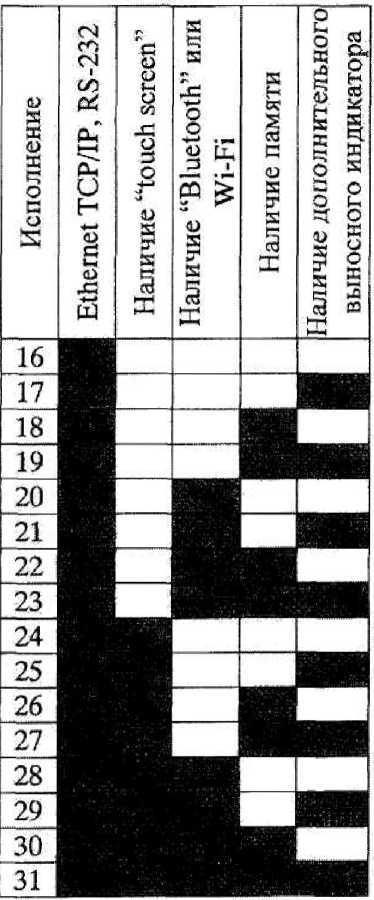

Продолжение таблицы 1

А - в некоторых случаях указывается буквенное обозначение варианта системотехники. Л - температурный диапазон работы весов (в зависимости от используемых электронных компонентов), имеет обозначения:

- а - от минус 30 до плюс 40 °C;

- б - от минус 20 до плюс 40 °C;

- в - от минус 10 до плюс 40 °C;

- г - от 0 до плюс 40 °C;

- д - от плюс 10 до плюс 40 °C.

Основные технические характеристики

Обозначение модификации, наибольшего и наименьшего предела взвешивания (далее-НПВ и НмПВ соответственно), дискретности отсчета (d) и цены поверочного деления (е), числа поверочных делений (п) и пределов допускаемой погрешности при первичной поверке (в эксплуатации) указаны в таблице 2.

Таблица 2

Класс точности весов по ГОСТ 29329............................................................... (III) средний

Диапазон выборки массы тары............................................................,...............от 0 до НПВ

Предел допускаемой погрешности устройства установки на нуль...........................+0,25

Порог чувствительности....................................................................................................1,4

Время прогрева до рабочего состояния, мин, не более

Время стабилизации показаний на дисплее, сек, не более

Время непрерывной работы, ч, не менее..............................................................................80

Условия окружающей среды: - диапазон рабочих температур, °C..................................................от минус 30 до плюс 40

- относительная влажность воздуха, %, не более

Параметры электрического питания;

- от промышленной сети переменного тока:

- напряжение, В...........................................................................................от 187 до 242

- частота, Гц....................................................................................................от 49 до 51

- от источника питания постоянного тока: - напряжение, В...........................................................................................,.....6. 9 или 12

Потребляемая мощность, В-A, не более

Обозначение модификации, габаритные размеры и масса указаны в таблице 3.

Таблица 3

Вероятность безотказной работы за 2000 ч

Средний полный срок службы, лет

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку, расположенную на весах и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Весы (одна из модификаций соответствующего конструктивного исполнения)                                                  1 шт.

Руководство по эксплуатации                                             1 экз.

Адаптер сетевого питания                                                1 шт.

„             Поверка                    .

Поверка производится в соответствии с ГОСТ 8.453-82 «Весы для статического взвешивания. Методы и средства поверки».

Межповерочный интервал - 1 год.

Нормативные документы

ГОСТ 29329-92 «Весы для статического взвешивания. Общие технические требования».

ТУ 4274-004-56692889-2008 «Весы электронные крановые типа «К».

Заключение

Тип весов электронных крановых К утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, метрологически обеспечен при выпуске из производства и в эксплуатации согласно государственной поверочной схеме.
