Весы вагонные электронные ВцВС-200
| Номер в ГРСИ РФ: | РБ 03 02 4562 10 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ЗАО "КОНСТРУКТОРСКОЕ БЮРО "ПРИБОР", г. Минск |
|
Описание типа РБ 03 02 4562 10 [2011-03-24]
rb-03-02-4562-10_2011-03-24.pdf
|
Скачать |
Весы вагонные электронные ВцВС-200 (далее весы) предназначены для измерения массы железнодорожных вагонов с нагрузкой на тележку до 50 т в режиме статического взвешивания.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 4562 10 |
| Наименование | Весы вагонные электронные ВцВС-200 |
| Год регистрации | 2010 |
| Номер сертификата | 6868 |
| Дата регистрации | 2010-12-28 |
| Срок действия | 2015-12-28 |
| Получатель сертификата | ЗАО "КОНСТРУКТОРСКОЕ БЮРО "ПРИБОР", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ЗАО "КОНСТРУКТОРСКОЕ БЮРО "ПРИБОР"
Адрес: ул. Купревича, 1, корп. 3, 220141, г. Минск
Контакты: +017-265-93-16 / +017-265-93-06
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2118-2011 |
Поверители
Скачать
|
Описание типа РБ 03 02 4562 10 [2011-03-24]
rb-03-02-4562-10_2011-03-24.pdf
|
Скачать |
Описание типа
Назначение
Весы вагонные электронные ВцВС-200 (далее весы) предназначены для измерения массы железнодорожных вагонов с нагрузкой на тележку до 50 т в режиме статического взвешивания.
Область применения - предприятия промышленности, предприятия сельского хозяйства, железнодорожные станции.
Описание
Весы изготавливаются в двух исполнениях в зависимости от размеров и массы грузоприемного устройства в соответствии с таблицей 2. Исполнение весов указывается цифрой, следующей за значением грузоподъемности весов.
Пример записи при заказе и в другой документации:
- весы вагонные электронные ВцВС-200.1 ТУ BY 100100852.029-2010.
Конструктивно весы состоят из:
- грузоприемного устройства, укомплектованного цифровыми тензометрическими датчиками С16i СЗ производства фирмы НВМ, Германия.
- дискретного отсчетного устройства DIS 2116 производства фирмы ПВМ, Германия.
Принцип работы весов основан на преобразовании механического воздействия силы тяжести взвешиваемого вагона на цифровые тензометрические датчики в цифровой электрический сигнал. Цифровой электрический сигнал, содержащий информацию о массе взвешиваемого груза, поступает на дискретное отсчетное устройство. Дискретное отсчетное устройство производит необходимые математические расчеты и индицирует массу взвешиваемого вагона на индикаторном табло.
Внешний вид весов приведен на рисунке 1.
Схема пломбировки весов от несанкционированного доступа приведена в обязательном Приложении 1.

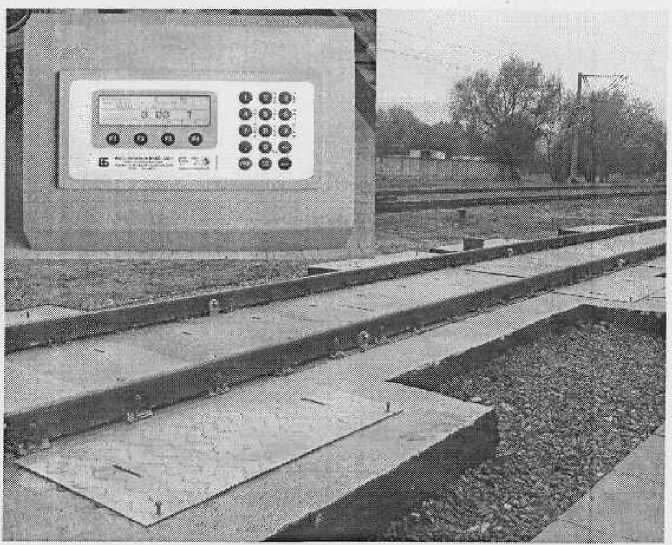

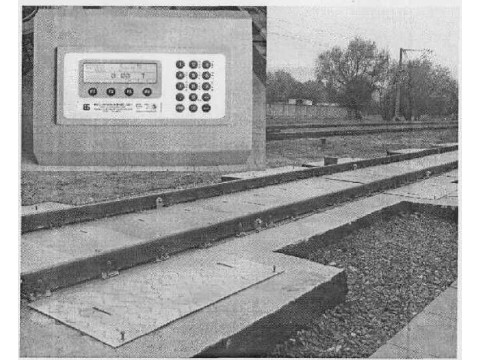

Рис.1 Весы вагонные электронные ВцВС-200.2
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕСОВ
Основные технические и метрологические характеристики весов приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
ВцВС-200 |
|
1 Класс точности по СТБ ЕН 45501-2004 |
средний |
|
2 Наибольший предел взвешивания НИВ, кг |
200000 |
|
3 Наименьший предел взвешивания НмПВ, кг |
1000 |
|
4 Дискретность отсчета (Д) и цена поверочного деления (е), кг |
50 |
|
5 Диапазон выборки массы тары, кг |
от 1000 до 140 000 |
|
6 Пределы допускаемой погрешности (кг) в интервалах цены поверочного деления: от НмПВ до 500 е св. 500 е до 2000 е Св. 2000едоНПВ |
±25 ±50 ±75 |
|
7 Пределы допускаемой погрешности устройства установки на нуль, е |
0,25 |
|
8 Порог чувствительности весов |
1,4 е (70 кг) |
|
9 Время установления рабочего режима, мин, не более |
10 |
|
10 Потребляемая мощность. В-А, не более |
25 |
|
11 Время непрерывной работы, не более ч |
16 |
|
12 Частота напряжения питания, Гц |
50 ±1 |
|
13 Напряжение питания, В |
230^.34, |
|
14 Диапазон рабочих температур, °C - для грузоприемного устройства - для дискретного отсчетного устройства |
от минус 30 до плюс 45 от минус 10 до плюс 45 _ |
|
15 Средний срок службы, не менее, лет |
8 ... ■■ ■■ — . ..Т; , \ л. \ |
Продолжение таблицы 1
|
Наименование характеристики |
ВцВС-200 |
|
16 Габаритные размеры грузоприемного устройства мм, не более - ВцВС-200.1 - ВцВС-200.2 |
21510x1822x1285 21000x1822x620 |
|
17 Масса, кг, не более - ВцВС-200.1 -ВцВС-200.2 |
14460 13080 |
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на фирменную табличку весов, закрепляемую на корпусе дискретного отсчетного устройства и грузоприемном устройстве весов. Знак Утверждения типа наносится и на титульный лист руководства по эксплуатации и паспорта весов.
Комплектность
Комплект поставки весов ВцВС указан в таблице 2.
Таблица 2
|
Наименование |
Количество | |
|
ВцВС-200.1 |
ВцВС-200.2 | |
|
Грузоприемное устройство, шт. |
1 |
1 |
|
Объединительная коробка, шт. |
2 |
4 |
|
Дискретное отсчетное устройство D1S2116, шт. |
1 |
1 |
|
Тензометрический датчик C16iC3/30t, шт. |
* |
14 |
|
Тензометрический датчик C16iC3/60t, шт. |
8 | |
|
Кабель соединительный, шт. |
1 |
1 |
|
Руководство по эксплуатации, экз. |
1 |
1 |
|
Паспорт, экз. |
1 |
1 |
Весы комплектуются тензометрическими датчиками силы типа C16iC3 и дискретным отсчетным
устройством DIS2116 производства фирмы НВМ Германия.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100100852.029-2010 Весы вагонные электронные ВцВС-200
СТБ ЕН 45501-2004 «Средства измерений неавтоматические взвешивающие.
Общие требования и методы испытаний».
МРБ МП 2118-2011 «Весы вагонные электронные ВцВС. Методика поверки».
Заключение
Весы вагонные электронные ВцВС соответствуют требованиям ТУ BY 100100852.029-2010, СТБ ЕН 45501-2004.
Межповерочный интервал - не более 12 месяцев (для весов, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГиМ. г. Минск, Старовиленский тракт, 93. Тел. 234-98-13 Аттестат аккредитации № BY 112.02.1.0025
