Модули измерительные многофункциональные Я4-129

Назначение

Модули измерительные многофункциональные Я4-129 (далее модули) предназначены для преобразования электрических сигналов в цифровой код, передачи последнего в персональный компьютер для последующей обработки и измерения параметров сигналов посредством программного обеспечения во временной и частотной областях.

Модули совмещают в себе ряд измерительных приборов: анализаторы спектра, цифровые вольтметры среднеквадратического значения, цифровые осциллографы, регистраторы.

Область применения модулей: постановка учебных процессов; проведение экспериментов; диагностика узлов автоматики, вычислительной техники и связи.

Описание

Модули выполнены в металлическом корпусе. Модули состоят из одной платы, на которой расположены:

- аттенюатор канала 1;

- аттенюатор канала 2;

- усилитель канала 1;

- усилитель канала 2;

- синхронизатор;

- АЦП (аналого-цифровой преобразователь) канала 1;

- АЦП канала 2;

- ПЛИС (программируемая логическая интегральная схема);

- модуль сопряжения USB;

- преобразователи напряжения питания.

Принцип действия.

Исследуемые сигналы подаются на входы аттенюаторов каналов 1 и 2. В них осуществляется ослабление сигналов до величины, обеспечивающей заданный размер изображения по вертикали на виртуальном экране ПК.

В усилителе канала 1 и 2 осуществляется усиление и смещение сигнала соответствующего канала с целью перемещения изображения сигнала по вертикали.

Синхронизатор синхронизирует сигнал для получения стабильного изображения на виртуальном экране, осуществляет выбор источника (канал 1, канал 2) и диапазона частот сиц^о-низации.

АЦП преобразует поступающий исследуемый сигнал в цифровой код с задан/р)1ча($р- \ той дискретизации, который сохраняется в памяти ПЛИС .                       |

ПЛИС содержит:

- устройство времязадающее, которое формирует сигналы управления для стробирования АЦП. записи данных в память каналов, обеспечивает перемещение изображения сигнала относительно синхроимпульса;

- память, содержащую 512 восьмиразрядных байт/канал и выполняющую запись, хранение и выдачу результатов обработки сигнала в ПК;

- устройство интерфейсное по запросу ПК выдает информацию о сотоянии модуля или сигнала из модуля в ПК.

Модуль сопряжения USB обеспечивает связь модуля с ПК по интерфейсу USB 2.0.

Преобразователи напряжения питания преобразуют напряжения в диапазоне от 9 до 18В от адаптера (аккумулятора) в напряжения, необходимые для питания схем модуля.

Внешний вид модулей приведен на рисунке 1.

Место нанесения знака поверки, места нанесения оттиска знака поверки и оттиска клейма ОТК показаны в приложении А, рисунок 2.

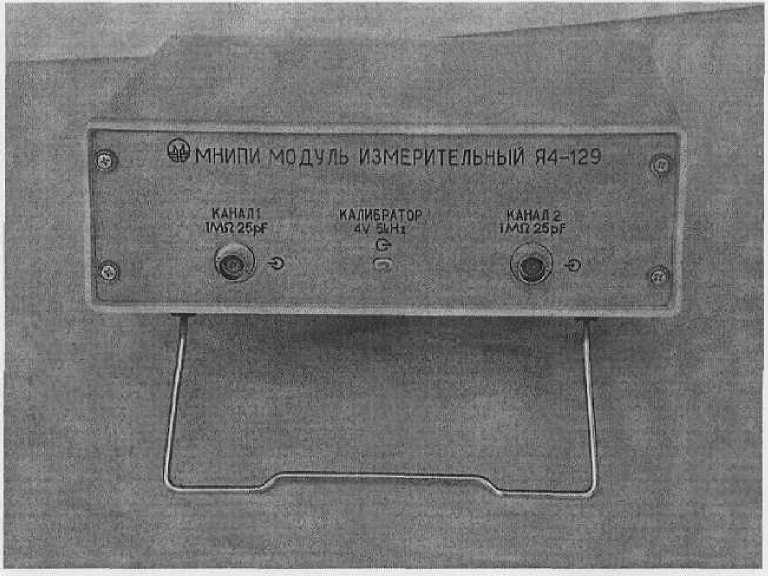

Рисунок 1 - Внешний вид модулей

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Режим цифрового осциллографа

Диапазон коэффициентов отклонения

от 0,005 до 5 В/дел

$   = +1 2 + Un/ |

ии(О) -Ч z /и I

ид(О)

Пределы допускаемой основной погрешности измерения напряжения между курсорами, %

где Un - конечное значение установленного диапазона, В, равное 10 дел;

U -значение измеряемого напряжения, В.

Пределы допускаемой основной погрешности измерения напряжений между курсорами с делителем 1:10, %

Параметры переходной характеристики (ПХ) каждого канала не превышают значений,

указанных в таблице 1.

Таблица 1

Примечание - Н - значение параметра не нормируется

Допускаемое суммарное значение напряжения постоянного и переменного тока на закрытом входе каждого канала вертикального отклонения не превышает 100В, с делителем 1:10, не более

250 В

10tpa3B (t3->l 0tpa3B) 300tpa3B (t3+>300tpa3B)

от 10 нс/дел до 2 с/дел

<?r(o) =±°’°*,7'w-100%

ИЗМ

Задержка регистрации сигнала относительно синхроимпульса:

- отрицательная (предзапуск) t3- , не менее

- положительная (послезапуск) t3+ не менее

где tPa3B - установленный коэффициент развертки Коэффициенты развертки

Пределы допускаемой основной погрешности измерения временных интервалов между курсорами при коэффициентах развертки от 500 нс/дел до 2 с/дел, %

где ТцЗМ - измеряемый временной интервал, нс

Тэкр - длительность развертки полного экрана, нс

Режим цифрового вольтметра среднеквадратического значения

Измерение среднеквадратического значения напряжения переменного тока от 20 мВ до 50 В с верхними значениями диапазонов идаап 40, 100, 200, 400 мВ; 1, 2, 4, 10 В при непосредственном входе до 100 В и с делителем 1:10 на открытом входе в диапазоне частот

от 10 Гц до 10 МГц

Пределы допускаемой основной погрешности измерения среднеквадратического значения напряжения переменного тока в диапазоне нормальных значений частот от 10 Гц до 10 МГц, %

- при непосредственном входе

- с делителем 1:10

где иИЗм - измеряемое входное напряжение, В; илИап - значение выбранного диапазона, В; Гпред - предельное значение частоты, равное 10 МГц;

FTeK - текущее значение частоты, Гц

Режим анализатора спектра

Диапазон напряжений                               от 50 мВ до 50 В

Пределы допускаемой основной погрешности курсор

ных измерений частоты спектральных составляющих            (           F /

т-                              Л = + 0005-F л.Гдиап/

исследуемых сигналов, Гц                                /(^)           j И1М т /125

где F иМ - частота исследуемого сигнала, Гц;

F диап - диапазон частот, отображаемых на экране, Гц

Режим регистратора

Коэффициенты отклонения

от 5 мВ до 5 В/дел

1; 2,5; 5; 10; 25; 50; 100; 250; 500;

1500; 3000.

от 10 до 100 дел

18 В А (при питании от сети)

(230±23) В

50 Гц

1,5 кг

от плюс 5 °C до плюс 40 °C

Коэффициенты развертки, с/дел

Длина записи с шагом 10 дел и неограниченно

Потребляемая мощность, не более

Питание от сети переменного тока - напряжением - частотой

Масса, не более

Диапазон температур рабочих условий применения

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель методом офсетной печати, на титульный лист руководства по эксплуатации типографским способом.

Комплектность

1 Модули измерительные многофункциональные Я4-129

2 Комплект ЗИП эксплуатационный

3 Руководство по эксплуатации

4 Методика поверки МРБ МП. 2045-2010

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 12.2.091-2002 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Общие требования

ТУ BY 100039847.105-2010 Технические условия

Методика поверки МРБ МП.2045-2010

Заключение

Модули измерительные многофункциональные Я4-129 соответствуют ГОСТ 22261-94, ГОСТ 12.2.091-2002, ТУ BY 100039847.105-2010

Межповерочный интервал - не более 12 месяцев (для модулей, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательский испытательный центр БелГИМ.

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY /112 02.1.0.0025.
