Комплексы программно-технические БТТ-5В (далее - комплексы) предназначены для построения автоматизированных систем управления технологическими процессами (АСУТП) предприятия, а также для локальных и распределённых систем автоматического контроля и управления технологическими процессами на предприятиях энергетической и других отраслях промышленности.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 23 4287 10
Наименование	Комплексы программно-технические БТТ-5В
Год регистрации	2010
Номер сертификата	6289
Дата регистрации	2010-02-25
Срок действия	-
Получатель сертификата	СООО "БЕЛТЭИ-ТРЭИ", г. Минск, Республика Беларусь (BY)

Производитель / Заявитель

СООО "БЕЛТЭИ-ТРЭИ"

Адрес: ул. Романовская Слобода, 5, 220048, г. Минск

Контакты: 200 17 34 / 200 40 57 / beltrei(a),beltei.by

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.2008-2010 (БТТ-5В.191066637.003 МП).

Поверители

Скачать

Описание типа РБ 03 23 4287 10 [2010-09-07]

rb-03-23-4287-10_2010-09-07.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Измерительные модули комплексов обеспечивают восприятие измерительной информации, представленной унифицированными сигналами:

- напряжения постоянного тока в диапазонах от 0 до 10 В, от 0 до 19 мВ, от 0 до 78 мВ;

- силы постоянного тока в диапазоне от 0 до 20 мА, от 4 до 20 мА, от 0 до 5 мА;

- от преобразователей термоэлектрических и термопреобразователей сопротивления различных градуировок;

- от потенциометрических и частотных датчиков.

Комплексы также предназначены для преобразования двоичных кодов в аналоговые сигналы напряжения и силы постоянного тока в диапазонах от 0 до 10 В, от 0 до 5 В, от 0 до 20 мА, от 4 до 20 мА соответственно; восприятия и обработки кодированных дискретных электрических сигналов, выработки управляющих и регулирующих воздействий по различным законам регулирования в виде аналоговых и дискретных сигналов.

Комплексы применяются для автоматизированных измерительных и управляющих систем, обеспечивающих измерение, учет и регулирование, а также оперативный контроль и архивирование текущих и усредненных значений измеряемых физических величин. Комплексы могут работать совместно с датчиками, имеющими выходные сигналы аналогового или дискретного вида, а также с исполнительными элементами автоматики, управляемыми аналоговыми и дискретными сигналами.

Область применения: энергетика, машиностроение, нефтехимическая, газовая и другие отрасли промышленности.

Описание

Комплекс построен на единой аппаратной платформе, представляющей со модулей различного назначения.

набор?

)ЩИХ

Комплекс представляет собой двухуровневую структуру и состоит из//с^е

компонентов:

Листов

Компоненты верхнего уровня:

- компьютерное оборудование на базе IBM-совместимых компьютеров (модификации не ниже Pentium IV. операционные системы MS Windows, Linux), которые через стандартные интерфейсы связаны с компонентами нижнего уровня.

Компоненты нижнего уровня:

- измерительные модули постоянного тока, постоянного напряжения, температуры, сопротивления и частоты;

- шкаф управления типа Rittal.

Принцип действия заключается в преобразовании входного сигнала от датчиков напряжения постоянного тока, силы постоянного тока, от преобразователей термоэлектрических и термопреобразоватслсй сопротивления, от потенциометрических и частотных датчиков компонентами нижнего уровня в цифровое значение. Цифровое значение сигнала поступает через стандартные интерфейсы на компоненты верхнего уровня, где производится обработка, учет, оперативный контроль и архивирование текущих и усредненных значений измеряемых физических величин. Дополнительно компоненты нижнего уровня принимают цифровые сигналы от компонентов верхнего уровня и преобразуют в выходной аналоговый сигнал напряжения постоянного тока, силы постоянного тока.

Место нанесения знака поверки приведено в приложении к описанию типа.

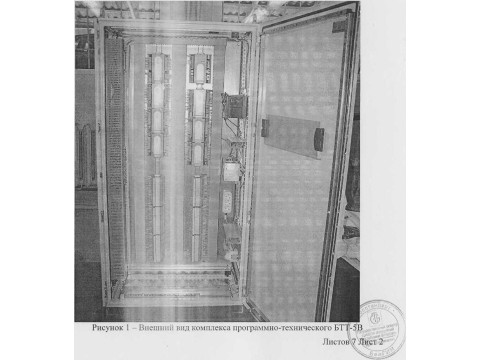

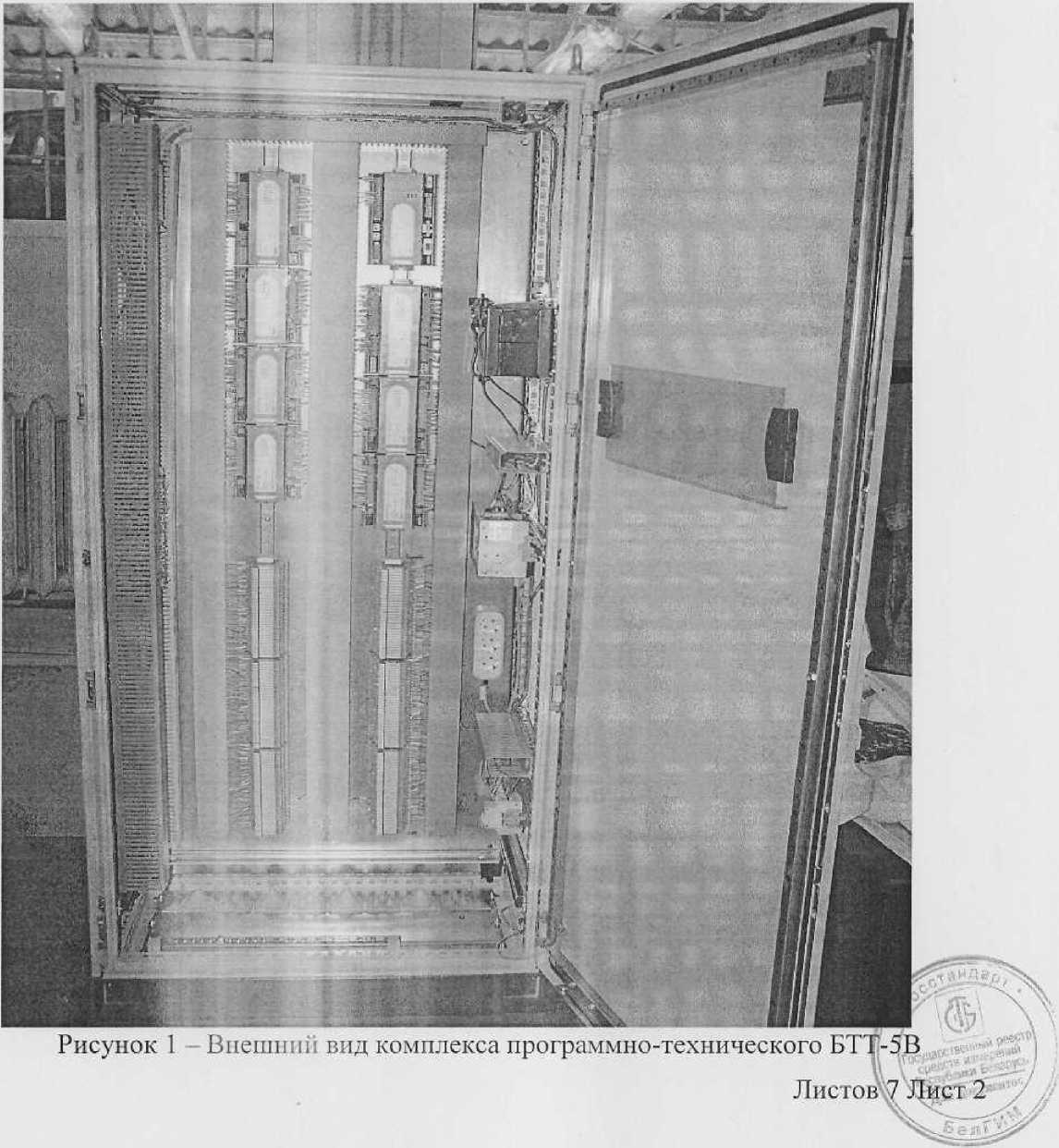

Внешний вид ПТК БТТ-5В представлен на рисунке 1.

•Ж

z Л? \ \

.............— — - -----т---,—————— - ■/ )

Рисунок I Внешнпи вид комплекса программно-технического БТТ-5В \\ /'

Листов 7 Лист 2

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические характеристики измерительных модулей представлены в таблице 1.

Таблица 1

Измерительный модуль	Количество входов (выходов)	Диапазоны измерений входных (выходных) сигналов	Пределы допускаемой абсолютной погрешности
Модуль М942А	16 (входов)	от 0 до 5 мА	±0,01 мА
		от 0 до 20 мА
		от 4 до 20 мА
Модуль М931А	16 (входов)	от 0 до 19 мВ	±0,019 мВ
		от 0 до 78 мВ	±0,039 мВ
		от 0 до 10В	±0,01 В
		от 0 до 100 Ом	±0,06 Ом
		от 0 до 200 Ом	±0,12 Ом
		от 0 до 500 Ом	±0,30 Ом
		50 000 Гц	±5,0 Гц
		100 000 Гц	±10,0 Гц
	16 (выходов)	от 0 до 5 В	±0,01 В
		от 0 до 10В	±0,02 В
		от 0 до 20 мА	±0,04 мА
		от 4 до 20 мА	±0,032 мА

Таблица 2

... Обозначение каналов модуля М931А	Количество входов	нсх термоэлектрических преобразователей по СТБ ГОСТ Р 8.585-2004	Диапазоны измерений температуры, °C	Пределы допускаемой абсолютной погрешности,°C
TC-S TC-S-M	16	S	от 0 до 100 от 100 до 400 от 400 до 1600	±5,0 ±4,0 ±4,0
ТС-В ТС-В-М	16	В	от 300 до 500 от 500 до 650 от 650 до 950 от 950 до 1800	±6,0 ±5,0 ±4,0 ±3,0
TC-J TC-J-M	16	J	от минус 200 до минус!50 от минус 150 до 0 от 0 до 200 от 200 до 1000	±3,0 ±2,0 ±1,6 ±1,4
ТС-Т тс-т-м	16	т	от минус 250 до минус 200 от минус 200 до минус 100 от минус 100 до 0 от 0 до 200 от 200 до 370	±4,0 ±3,0 ±1,4 ±1,0 ±0,8
ТС-Е ТС-Е-М	16	Е	от минус 100 до 0 от Одо 100 от 100 до 300 от 300 до 900	±2 ±Z4'-vv ' fi"/2

Продолжение таблицы 2

Обозначение каналов модуля М931А	Количество входов	нсх термоэлектрических преобразователей по СТБ ГОСТ Р 8.585-2004	Диапазоны измерений температуры, °C	Пределы допускаемой абсолютной погрешности,°C
ТС-К ТС-К-М	16	К	от минус 200 до минус 50 от минус 50 до плюс 1300	±4,0 ±2,0
TC-N TC-N-M	16	N	от минус 200 до плюс 100 от минус 100 до 0 от 0 до 600 от 600 до 1300	±5,0 ±4,0 ±3,0 ±2,0
TC-L TC-L-M	16	L	от минус 200 до минус 100 от минус 100 до плюс 200 от 200 до 800	н- н- нО Os О
ТС-А1 ТС-А1-М	16	А-1	от 0 до 1500 от 1500 до 2500	±1,6 ±2,0
ТС-А2 ТС-А2-М	16	А-2	от 0 до 200 от 200 до 1000 от 1000 до 1780	±1,6 ±1,2 ±1,6
ТС-АЗ ТС-АЗ-М	16	А-3	от 0 до 200 от 200 до 1000 от 1000 до 1780	±1,6 ±1,2 ±1,6

Таблица 3

Обозначение каналов модуля М931А	Количество входов	НСХ термопреобразователей сопротивления по ГОСТ 6651-94	Диапазоны измерений температуры, °C	Пределы допускаемой абсолютной погрешности,°C
TR-50P	16	50П (Wioo=1391O)	От минус 200 до плюс1100	±0,8
TR-50PA	16	5On(Wioo=l,385)	От минус 200 до плюс 850	±0,8
TR-100P	16	100П (W1Oo=l,391O)	От минус 200 до плюс 1100	±0,8
TR-100PA	16	lOOriCWnxr1,385)	От минус 200 до плюс 850	±0,8
TR-50PT	16	50П (Wioo=l,391O)	От минус 50 до плюс 80	±0,2
TR-50PTA	16	50n(Wioo=l,385)	От минус 50 до износ 80	±0,2
TR-100PT	16	100П (Wiqo=1,391O)	От минус 50 до плюс 80	±0^—

Продолжение таблицы 3

Обозначение каналов модуля М931А	Количество входов	НСХ термопреобразователей сопротивления по ГОСТ 6651-94	Диапазоны измерений температуры, °C	Пределы допускаемой абсолютной погрешности,°C
TR-100PTA	16	100П (Wioo=l,385)	От минус 50 до плюс 80	±0,2
TR-50PB	16	50П (Wloo=l,391O)	От минус 200 до плюс 400	±0,4
TR-50PBA	16	50n(Wl 00 =1,385)	От минус 200 до плюс 400	±0,4
TR-100PB	16	100П (Wioo=l,391O)	От минус 200 до плюс 400	±0,4
TR-100PBA	16	100П (WJ0o=l,391O)	От минус 200 до плюс 400	±0,4
TR-50M	16	50 М (Wioo=l,428O)	От минус 200 до плюс 200	±0,4
TR-50MA	16	50П (Wioo=l,385)	От минус 50 до плюс 200	±0,4
TR-100M	16	100M (Wioo=l,428O)	От минус 200 до плюс 200	±0,4
TR-100MA	16	100П (Wioo=l,385)	От минус 50 до плюс 200	±0,4
TR-100N	16	100H	От' минус 50 до плюс 180	±0,2

Питание от сети переменного тока:

- напряжение, В; 230 ± 23

- частота, Гц 50 ± 0,5

Потребляемая мощность, В А, не более

Диапазон температур рабочих условий применения, °C от минус 60 до плюс 60

Степень защиты оболочки по ГОСТ 14254-96

Габаритные размеры, мм, не более 1800x800x400

Масса, кг, не более

Знак утверждения типа

Знак утверждения типа наносится на модули У СО, содержащие измерительные каналы. На эксплуатационной документации знак утверждения типа наносится на титульном листе методом типографской печати.

Комплектность

В комплект поставки ПТК БТТ-5В должны входить:

- комплекс программно-технический БТТ-5В;

- методика поверки БТТ-5В.191066637.003.МП (МРБ МП 2008-2010) -1 экз;

- руководство по эксплуатации БТТ-5В.191066637.001.РЭ -1 экз;

- ведомость комплекта запасных инструментов и принадлежностей (далее по тексту-

ЗИП) -1 экз;

- программное обеспечение для ПК на CD (программы Unimod PRO verifion Х0.2£> разработчик СООО “TREI Gmbh”, QNX, разработчик Software Systems Ltd.)

- упаковка.

По требованию заказчика в комплект поставки могут входить блоки питания, модули задатчика напряжения и тока, операционная система может быть изменена.
