Приборы оптические измерительные многофункциональные МТР 6000

Назначение

Приборы оптические измерительные многофункциональные МТР 6000 (да-лее-приборы МТР 6000) предназначены для измерения характеристик оптических волокон и волоконно-оптических компонентов и могут выполнять функции следующих приборов:

- оптического рефлектометра;

- источника оптического излучения;

- измерителя оптической мощности;

- источника видимого излучения.

В качестве оптического рефлектометра прибор МТР 6000 предназначен для измерения затухания в оптических волокнах (ОВ) и их соединениях, длины ОВ и волоконно-оптических линий, расстояния до мест неоднородностей и соединений ОВ.

В оптическом рефлектометре прибора МТР 6000 может быть установлен оптический фильтр на пропускание длины волны 1625 нм и ослабление длин волн 1310...1550 нм.

В качестве измерителя мощности и источника оптического излучения прибор МТР 6000 предназначен для измерения мощности оптического излучения и затухания в ОВ и волоконно-оптических компонентах, а также для генерации непрерывного оптического излучения.

В качестве источника видимого излучения прибор МТР 6000 предназначен для генерации видимого света, что позволяет визуально определять места повреждения ОВ.

Прибор МТР 6000 может применяться при производстве ОВ и оптических кабелей, а также монтаже и эксплуатации волоконно-оптических линий связи (ВОЛС) для контроля состояния кабелей и прогнозирования неисправностей в них. Прибор МТР 6000 может работать в лабораторных и полевых усло^иях,,жак от внешнего источника питания, так и автономно.

Описание

Принцип работы оптического рефлектометра прибора МТР 6000 основан на измерении сигнала обратного рэлеевского рассеяния при прохождении по ОВ мощного одиночного оптического импульса. Слабый сигнал обратного рассеяния регистрируется чувствительным оптическим приемником, преобразуется в цифровую форму и многократно усредняется для уменьшения влияния шумов аппаратуры. В результате обработки этого сигнала формируется рефлектограмма, по которой определяются параметры ОВ и ВОЛС.

Для генерации непрерывного оптического излучения в приборе МТР 6000 используются те же лазерные диоды и оптический разветвитель, что и для рефлектометра. Выходом источника оптического излучения является разъем рефлектометра. Мощность излучения стабилизируется с помощью фотодиода обратной связи и схемы стабилизации мощности.

Для измерения оптической мощности в приборе МТР 6000 используется InGaAs pin-фотодиод с площадкой диаметром 1 мм в качестве фотоэлектрического преобразователя.

В измерителе мощности со стандартным диапазоном измерения падающее излучение попадает непосредственно на фотодиод.

В измерителе мощности с высоким диапазоном измерения для приема излучения используется интегрирующая сфера или оптический фильтр, которые ослабляют мощность, падающую на фотодиод, примерно в 100 раз.

Прибор МТР 6000 имеет встроенный источник видимого излучения - лазерный диод с длиной волны 650 нм (красный свет) и выводом излучения через одномодовое ОВ. Он предназначен для визуальной идентификации и поиска неисправностей ОВ.

Прибор МТР 6000 выполнен в малогабаритном прямоугольном металлическом корпусе.

В корпусе прибора МТР 6000 расположены:

- оптический рефлектометр;

- источник оптического излучения;

- измеритель оптической мощности;

- источник видимого излучения;

- импульсный преобразователь напряжения;

- электронные узлы для управления процессом измерения и хранения информации;

- аккумуляторная батарея.

На передней панели прибора МТР 6000 расположены:

- цветной экран размером 4,3" для отображения информации;

- кнопки управления;

- индикаторные светодиоды.

Внешний вид приборов МТР 6000 показан на рисунке 1.

Место нанесения знака поверки приведено в приложении А настоящего описания типа.

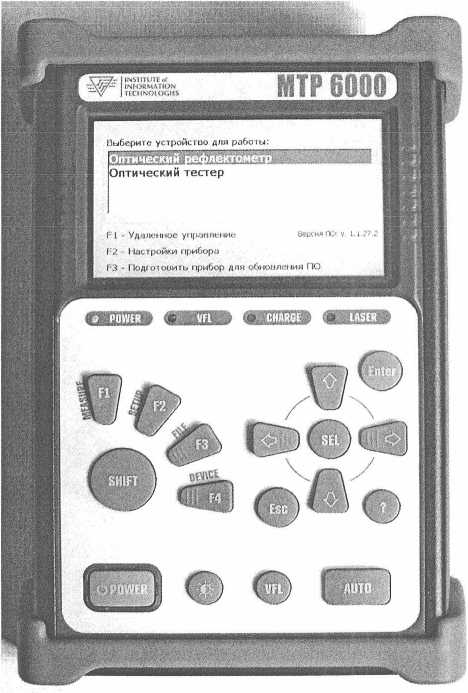

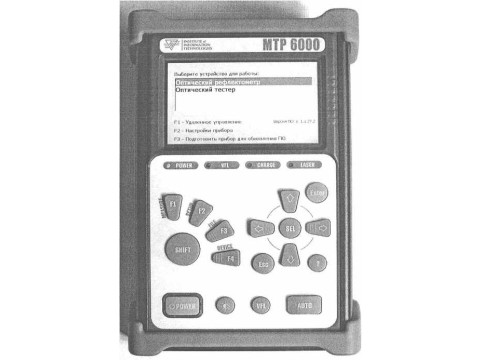

Рисунок 1. Внешний вид приборов МТР 6000

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Конфигурация оптического рефлектометра, наличие в приборе МТР 6000 других функций определяются в соответствии со схемой обозначения показанной на рисунке 2.

Питание прибора МТР 6000 осуществляется:

- от встроенной аккумуляторной батареи;

- от сети переменного тока напряжением (230±23) В, частотой (50±0,4) Гц через блок питания с выходным напряжением 15 В и током не менее 0,7 А.

Ток, потребляемый от блока питания с выходным напряжением 15 В, составляет не более 0,5 А.

Информация о работе прибора МТР 6000 отображается на жидкокристаллическом экране с размером по диагонали 4,3”.

Управление работой прибора МТР 6000 осуществляется:

- с помощью клавиатуры, расположенной на его передней панели;

- с помощью персонального компьютера через порт USB.

Время непрерывной работы прибора МТР 6000:

- при питании от Ni-MH-аккумуляторной батареи не менее 5 ч;

- при питании от Li-ion-аккумуляторной батареи не менее 8 ч;

- при питании от сетевого источника питания не менее 8 ч.

Габаритные размеры прибора МТР 6000 не более 226x149x43 мм.

Масса прибора МТР 6000 с аккумуляторной батареей не более 1,5 кг.

Длины волн излучения одномодового оптического рефлектометра прибора МТР 6000 (1310 ± 20) нм, (1490 ± 20) нм, (1550 ± 20) нм и (1625 ± 20) нм.

Длины волн излучения многомодового оптического рефлектометра прибора МТР 6000 (850 ± 20) нм и (1300 ± 20) нм.

Длительность зондирующих импульсов оптического рефлектометра прибора МТР 6000 указаны в таблице 1, с допускаемыми отклонениями:

- ±40 % для длительности импульса 3 нс, 6 нс, 10 нс и 12 нс;

- ±30 % для длительности импульса 25 нс;

- ±10 % для остальных длительностей импульсов.

Таблица 1

Диапазоны измерения расстояний оптического рефлектометра прибора МТР 6000:

- 2, 5, 10, 20, 40, 80, 120, 160, 240 км для одномодовых ОВ;

- 2, 5, 10, 20, 40, 80 км для многомодовых ОВ.

Пределы допускаемого значения абсолютной погрешности при измерении расстояний оптического рефлектометра прибора МТР 6000 в нормальных условиях составляют

AL = ±(dl + dL+ 3-10'5-1_),

где dl = 0,5 м - допускаемое значение начального сдвига;

dL - разрешение (интервал дискретизации сигнала обратного рассеяния), определяемое установленным диапазоном измерения расстояний. Величина dl-может принимать значения 0,16; 0,32; 0,64; 1,3; 2,5; 3,8; 5,1 и 7,6 м;

L - длина ОВ, м.

Пределы допускаемого значения абсолютной погрешности при измерении расстояний оптического рефлектометра прибора МТР 6000 в рабочем диапазоне температур составляют

AL = ±(dl + dL+ 5-10’5L).

Значения динамического диапазона и значения мертвой зоны по затуханию и мертвой зоны по отражению указаны в таблицах 2-13.

Значения динамического диапазона указаны при отношении сигнал/шум, равном 1 (ОСШ=1), времени измерения 3 мин и включенном режиме цифровой фильтрации.

Значения мертвой зоны указаны при включенном режиме "Высокое разрешение" или "DZ" (в зависимости от версии программного обеспечения, установленного в приборе МТР 6000).

Таблица 2 - Значения динамического диапазона и мертвой зоны

одномодовых рефлектометров - модификация 1________________________

Таблица 3 - Значения динамического диапазона и мертвой зоны

одномодовых рефлектометров - модификация 1А______________________

Таблица 4 - Значения динамического диапазона и мертвой зоны

одномодовых рефлектометров - модификация 2

стр. 4 из

Таблица 5 - Значения динамического диапазона и мертвой зоны одномодовых рефлектометров - модификация 2А

Таблица 6 - Значения динамического диапазона и мертвой зоны

одномодовых рефлектометров - модификация 3_______________________

Таблица 7 - Значения динамического диапазона и мертвой зоны одномодовых рефлектометров - модификация ЗА______________________

Таблица 8 - Значения динамического диапазона и мертвой зоны

одномодовых рефлектометров - модификация 4_______________________

Таблица 9 - Значения динамического диапазона и мертвой зоны

одномодовых рефлектометров - модификация 4А______________________

Таблица 10 - Значения динамического диапазона и мертвой зоны

многомодовых рефлектометров - модификации 1, 2_____________________

Таблица 11 - Значения динамического диапазона и мертвой зоны

многомодовых рефлектометров - модификации 1А, 2А__________________

Таблица 12 - Значения динамического диапазона и мертвой зоны комбинированных рефлектометров (одномодовый и многомодовый рефлектометр в одном корпусе) - модификации 1, 2

Таблица 13 - Значения динамического диапазона и мертвой зоны комбинированных рефлектометров (одномодовый и многомодовый рефлектометр в одном корпусе) - модификации 1А, 2А

Допускается снижение значений динамического диапазона на 1,5 дБ при максимальных значениях рабочих температур для всех модификаций рефлектометров.

Уменьшение значений динамического диапазона на длине волны 1625 нм оптического рефлектометра с фильтром на пропускание длины волны 1625 нм при воздействии на вход рефлектометра сигнала с длиной волны 1550 нм мощностью не более 30 мкВт не превышает 3 дБ.

Пределы допускаемой абсолютной погрешности при измерении затухания в нормальных условиях составляют ± (0,04 а) дБ,

где а - измеряемое затухание, дБ.

Пределы допускаемой абсолютной погрешности при измерении затухания в рабочем диапазоне температур составляют ± (0,05 а) дБ, где а - измеряемое затухание, дБ.

Минимальная дискретность отсчета при измерении затухания 0,001 дБ.

Время установления рабочего режима оптического рефлектометра прибора МТР 6000 не более 10 минут.

Источник оптического излучения реализуется только при наличии одномодового рефлектометра в приборе МТР 6000.

Технические характеристики источника оптического излучения приборов МТР 6000 приведены в таблице 14.

Таблица 14

Время установления рабочего режима источника оптического излучения - не более 15 минут.

Длины волн калибровки измерителя оптической мощности прибора МТР 6000 - (650 ± 10) нм, (850 ± 5) нм, (1310 ± 5) нм, (1490 ± 5) нм, (1550 ± 5) нм и (1625 ±5) нм.

Диапазон и погрешность при измерении оптической мощности на длинах волн калибровки указаны в таблице 15.

Таблица 15

Значение оптической мощности, выраженной в милливаттах, микроваттах или нановаттах отображается четырьмя цифрами.

Дискретность отображения уровня оптической мощности в единицах дБм -0,01 дБм.

Изменение уровня оптической мощности относительно опорного значения отображается в децибелах с дискретностью 0,01 дБ.

Приборы МТР 6000 имеют встроенный источник видимого излучения со сле

дующими параметрами:

- длина волны источника излучения (650 ± 20) нм;

- вывод излучения через одномодовое ОВ;

- выходная мощность от 0,5 мВт до 0,9 мВт;

- режим излучения импульсный или непрерывный.

ОВ подключается к источнику видимого излучения через универсальный адаптер.

Рабочие условия эксплуатации:

- температуры окружающего воздуха от минус 10 °C до плюс 50 °C;

- относительной влажности воздуха 90 % при 25 °C;

- атмосферного давления от 70 до 106,7 кПа (от 537 до 800 мм рт. ст.).

Средний срок службы не менее 10 лет.

Средняя наработка на отказ не менее 2x103 ч.

Знак утверждения типа

Знак утверждения типа наносят на заднюю панель прибора МТР 6000 методом офсетной печати, на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки прибора МТР 6000 приведена в таблице 16.

Таблица 16

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".

ТУ BY 100003325.010-2009 "Приборы оптические измерительные многофункциональные МТР 6000. Технические условия".

МРБ МП. 1971-2009 "Приборы оптические измерительные многофункциональные МТР 6000. Методика поверки" с извещением об изменении 2.

Заключение

Приборы оптические измерительные многофункциональные МТР 6000 соответствуют требованиям ГОСТ 22261-94, ТУ BY 100003325.010-2009.

Приборы оптические измерительные многофункциональные МТР 6000 соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 (регистрационный номер декларации о соответствии ТС BY/112 11.01. ТР004 003 14373 от 04.11.2015).

Межповерочный интервал - не более 12 месяцев (для приборов, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательский центр БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY /112 02.1.0.0025
