Комплексы измерительные ЦВ8535

Назначение

Комплексы измерительные ЦВ8535 (далее - КИ) предназначены для измерения падения напряжений на проводах, соединяющих вторичную обмотку трансформатора напряжения и счетчик электрической энергии или другое оборудование в трехфазных трехпроводных или четырехпроводных сетях переменного тока, измерения среднеквадратических значений напряжений в трехфазных или однофазных сетях переменного тока, одновременного измерения среднеквадратических значений напряжения и силы тока одной фазы без разрыва цепи, с последующим вычислением параметров и их отображением на цифровом табло блока КИ.

ОБЛАСТЬ ПРИМЕНЕНИЯ

КИ могут применяться для измерений в энергетике и на энергоемких объектах различных отраслей промышленности.

Описание

В состав КИ входят: базовый блок, ведомый блок, датчик тока. КИ имеет два режима работы: совместный и автономный. Каждый блок имеет встроенный интерфейс RS-485, который обеспечивает обмен информацией между базовым и ведомым блоками при работе в совместном режиме. В совместном режиме работы КИ производится измерение падений напряжений на проводах. В процессе измерений ботают независимо друг от друга и не требуют соединения между собо между блоками КИ не ограничено.

лист 1 из 9

Принцип действия КИ основан на преобразовании аналоговых входных сигналов ‘ (напряжения и тока) в цифровой код. Далее производится вычисление измеряемых величин в цифровой форме. Результаты измерений выводятся на табло блоков, или хранятся в их энергонезависимой памяти.

Блоки конструктивно состоят из следующих основных узлов: корпуса, платы измерения, платы делителя, модуля SD (карты памяти), жидкокристаллического индикатора (ЖКИ), клавиатуры. Корпус блока выполнен из пластмассы и состоит из основания и крышки. Крышка корпуса крепится к основанию с помощью винтов.

Датчик тока конструктивно состоит из следующих основных узлов: корпуса, имеющего подвижную и неподвижную часть, размыкающегося магнитопровода, двух катушек с обмотками из медного провода, шнура с соединителем для подключения к базовому или ведомому блоку. Подвижная и неподвижная части корпуса выполнены из пластмассы. Они состоят из двух симметричных частей, соединяющихся между собой с помощью винтов.

Питание каждого блока осуществляется по одному из вариантов:

- от сети переменного тока с диапазоном номинальных напряжений от 100 до 240 V частотой (50 ± 0,5) Hz через сетевой адаптер, преобразующий вышеуказанное напряжение в напряжение постоянного тока 5 V;

- от четырех аккумуляторов с номинальным напряжением 1,2 V и емкостью не менее 2500 mA h каждый.

Для обеспечения питания блока от аккумуляторов в нижней части корпуса располагается выдвижной батарейный отсек, выполненный в виде корпуса с крышкой, в котором размещаются четыре аккумулятора.

Сетевые адаптеры, аккумуляторы, устройство зарядное к аккумуляторам входят в комплект поставки КИ.

Подключение блоков к источникам измеряемых сигналов осуществляется при помощи соответствующих кабелей из комплекта поставки КИ.

Для хранения и переноски КИ используется кейс.

Общий вид КИ приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений (далее - Знак поверки) на базовом и ведомом блоках КИ, приведены в приложении А.

Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма Знака поверки на датчике тока, приведены в приложении Б.

лист 2 из 9

П0ДСВВТ»4

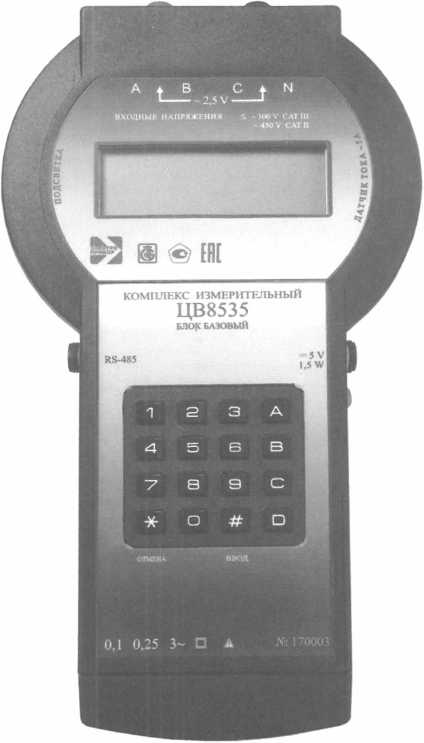

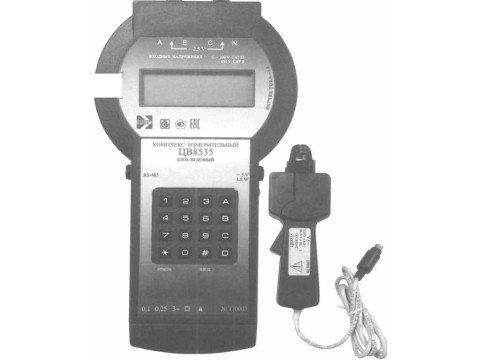

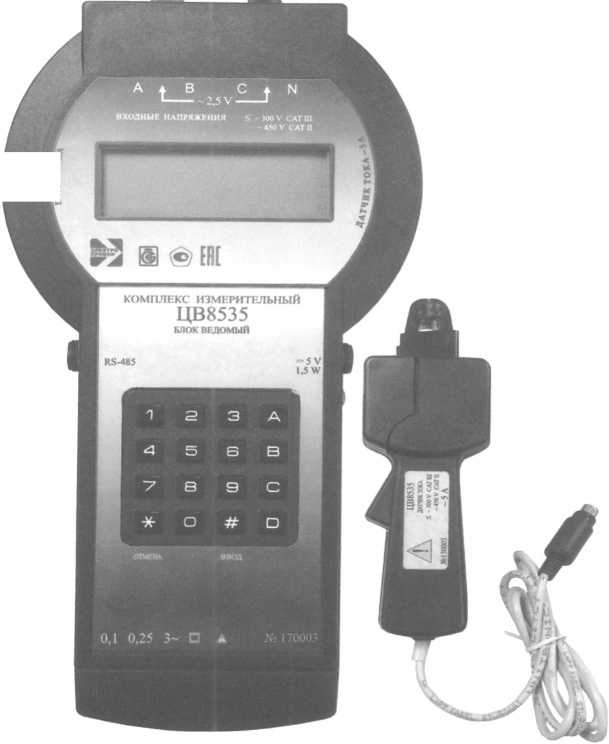

Рисунок 1 - Общий вид КИ

лист 3 из 9

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные характеристики измеряемых сигналов в зависимости от режимов работы КИ и режимов измерений соответствуют значениям, приведенным в таблице 1.

Таблица 1

Класс точности:

- при измерении напряжений и падений напряжений

- при измерении силы тока

Пределы допускаемой основной приведенной погрешности от нормирующе

го значения измеряемого сигнала, %:

- при измерении напряжений и падений напряжений

- при измерении силы тока................................................................ ±

Пределы допускаемых дополнительных приведенных погрешностей от нормирующего значения измеряемого сигнала, %:

а) при изменении температуры окружающего воздуха от (20 ± 2) °C до ми

нус 10 °C и плюс 50 °C на каждые 10 °C:

- при измерении напряжений и падений напряжений............................... ± 0,05

- при измерении силы тока................................................................. ± 0,125

б) при воздействии относительной влажности (95 ± 3) % при температуре 35 °C:

- при измерении напряжений и падений напряжений............................... ±0,1

- при измерении силы тока................................................................ ± 0,25

в) при воздействии внешнего однородного магнитного поля переменного тока частотой 50 Hz с магнитной индукцией 0,5 шТ - при измерении напряжений и падений напряжений - при измерении силы тока.................................

лист 4 из 9

Диапазон частот измеряемых сигналов, Hz............................................ 45-65

Входное сопротивление цепей AN, BN, CN каждого блока, Q, не менее:

- на пределах измерений 75 V и 150 V.................................................. 1,5-105

- на пределах измерений 250 V и 450 V................................................ 5,0-105

Входное сопротивление входа 2,5 V" каждого блока, Q, не менее........... 1,5 -103

Мощность, потребляемая каждым блоком от измерительных цепей AN, BN, CN, V-А, не более:

- на пределах измерений 75 V и 150 V

- на пределах измерений 250 V и 450 V

Мощность, потребляемая входом 2,5 V" каждого блока, V-A, не более

Мощность, потребляемая каждым блоком от цепи питания постоянного тока, W, не более

Условия эксплуатации:

- температура окружающего воздуха, °C.......................... от минус 10 до плюс 50

- относительная влажность.................................................от 95 % при 35 °C

Габаритные размеры каждого блока, mm, не более........................... 290*155*65

Габаритные размеры датчика тока, mm, не более...............................180*61*42

Габаритные размеры кейса, mm, не более...................................... 480*380*190

Масса каждого блока (с аккумуляторами), kg, не более

Масса датчика тока, kg, не более

Масса КИ в кейсе, kg, не более

Гарантийный срок эксплуатации, месяцев

Средний срок службы, лет, не менее

Средняя наработка на отказ, h, не менее

Знак утверждения типа

Знак утверждения типа наносится на лицевые панели базового и ведомого блоков КИ методом офсетной печати и на эксплуатационную документацию типографским способом.

Комплектность

Комплект поставки КИ приведен в таблице 2.

Таблица 2

лист 6 из 9

Описание типа средства измерений

ТЕХИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ BY 300080696.350-2011 "Комплекс измерительный ЦВ8535. Технические условия".

ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".

ТР ТС 004/2011 "О безопасности низковольтного оборудования".

ТР ТС 020/2011 "Электромагнитная совместимость технических средств".

МРБ МП.2176-2011 "Комплекс измерительный ЦВ8535. Методика поверки".

Заключение

Комплексы измерительные ЦВ8535 соответствуют требованиям ТУ BY 300080696.350-2011, ГОСТ 12997-84, ТР ТС 004/2011, ТР ТС 020/2011.

Межповерочный интервал 12 месяцев.

Государственные контрольные испытания проведены:

РУП "Витебский ЦСМС",

210015, г. Витебск, ул. Б. Хмельницкого, 20.

Аттестат аккредитации № BY/112 02.6.0.0003.

Научно-исследовательским центром испытаний средств измерений и техники РУП "БелГИМ",

220053, г. Минск, Старовиленский тракт, 93.

Аттестат аккредитации № BY/112 02.1.0.0025.
