Генераторы микроконцентраций кислорода ГК-500

Назначение

Генераторы микроконцентраций кислорода ГК-500 (далее - генераторы) предназначены для приготовления поверочных газовых смесей с микроконцентрациями кислорода.

Описание

Генераторы представляют собой стационарные одноблочные приборы непрерывного действия.

Метод генерации кислорода - электролитический. Значение объемной доли кислорода на выходе определяется значением расхода газа-носителя и тока электролизера. В качестве газа-носителя применяется ГС состава водород в азоте с номинальным значением объемной доли водорода 1,9 % (ГСО 3913-87). Перед подачей газа-носителя в электролизер проводится каталитическое дожигание примесей кислорода.

Способ подачи газа-носителя - принудительный, за счет избыточного давления в баллоне с ГС.

Конструктивно генераторы выполнены одноблочными в металлическом корпусе. В корпусе генератора размещены: блок подготовки газа-носителя, регулятор расхода, два электролизера и блок управления. На передней панели генераторов расположены цифровой дисплей и органы управления.

Генераторы выпускаются в трех исполнениях (ИБЯЛ.418319.033, ИБЯЛ.418319.033-01, ИБЯЛ.418319.033-02), различающихся диапазонами создаваемых концентраций кислорода.

Степень защиты оболочки генератора от доступа к опасным частям, от попадания внешних твердых предметов и от проникновения воды - IP-20 по ГОСТ 14254-96 (МЭК 529-89).

Внешний вид генераторов показан на рисунке 1.

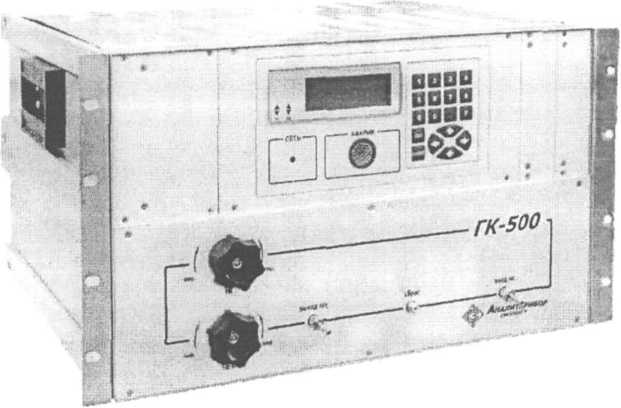

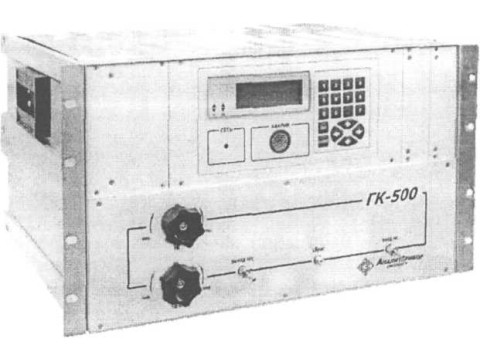

Рисунок 1 - Внешний вид генераторов ГК-500

Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм приведена на рисунке 2.

Вид спереди

Вид сверху

Рисунок 2 - Схема пломбировки генераторов от несанкционированного доступа и обозначение мест для нанесения оттисков клейм.

Программное обеспечение

Г операторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач приготовления поверочных газовых смесей при проведении корректировки показаний и поверки газоанализаторов микроконцентраций кислорода.

Программное обеспечение генератора идентифицируется при включении генератора путем вывода на дисплей номера версии и цифрового идентификатора ПО (контрольной суммы).

Программное обеспечение генератора выполняет следующие функции:

- ввод с клавиатуры генератора объемной доли кислорода в ГС на его выходе;

- ввод с клавиатуры генератора температуры окружающей среды, атмосферного давления и расхода газовой смеси на его выходе;

- расчет и генерацию тока, подаваемого на встроенный электролизер;

- задание расхода газовой смеси на выходе генератора;

- расчет и отображение концентрации кислорода на выходе генератора;

- визуализацию введенных параметров: расхода газовой смеси на выходе генератора, температуры окружающей среды, атмосферного давления;

- расчет и вывод на индикатор номера версии и цифрового идентификатора программного обеспечения (контрольной суммы) при каждом включении генератора.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик генераторов. Уровень защиты встроенного программного обеспечения генераторов от преднамеренных или непреднамеренных изменений соответствует уровню "А” по МИ 3286-2010.

Технические характеристики

1) Диапазоны создаваемых генераторами концентраций, цена единицы младшего разряда задания концентрации, пределы допускаемых относительных погрешностей приведены в таблице 2

Таблица 2

2) Диапазон создаваемых генераторами расходов газовой смеси

на выходе, дм3/мин                                                          от 0,4 до 0,6

3) Пределы допускаемой относительной погрешности создания расхода, %:

- диапазон создаваемых концентраций от 0,1 до 10 млн'1

- диапазон создаваемых концентраций свыше 10 до 500 млн'1

4) Диапазоны создаваемых генераторами токов, подаваемых на электролизеры, и пределы допускаемой относительной погрешности создания тока соответствует данным, приведенным в таблице 3.

Таблица 3

5) Время прогрева генераторов, мин, не более

6 Пределы допускаемого изменения расхода за 8 часов непрерывной работы, в долях от пределов допускаемой основной относительной погрешности создания расхода

7) Пределы допускаемого изменения тока электролизера за 8 часов непрерывной работы, в долях от пределов допускаемой основной относительной погрешности создания тока

8) Электропитание генераторов осуществляется однофазным переменным током час-

+23

тотой (50±1) Гц, напряжением, В                                                    23О'1'

9) Мощность, потребляемая генераторами от сети переменного тока, В*А, не более:

- в режиме измерения

- в режиме активации

10) Габаритные размеры генераторов, мм, не более*.

- длина

- ширина

- высота

11) Масса генераторов, кг, не более

12) Средняя наработка на отказ, ч

13) Средний срок службы, лет

Условия эксплуатации

1) диапазон температуры окружающей среды, °C                              от 15 до 25

2) диапазон относительной влажности окружающей среды

при температуре 25 °C, %

3) диапазон атмосферного давления, кПа мм рт. ст.

4) производственная вибрация частотой, Гц амплитудой, мм, не более

Лист № 5 всего листов 6 от 30 до 95 от 84 до 106,7 от 630 до 800 от 10 от 55 0,15

5) угол наклона генераторов в любом направлении от рабочего вертикального положения, градус, не более

Знак утверждения типа

наносится на табличку, расположенную на задней крышке генераторов, фотохимическим методом и титульный лист руководства по эксплуатации ИБЯЛ.418319.033РЭ типографским способом.

Комплектность

Комплект поставки генератора приведен в таблице 4.

Таблица 4

Примечание - По отдельному заказу предприятие-изготовитель поставляет баллон с ГС состава водород в азоте с номинальной концентрацией водорода 1,9 % объемной доли, номер по реестру № 3913-87.

Поверка

осуществляется по документу МП 242-1352-2012 «Генераторы микроконцентраций кислорода ГК-500. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 11 мая 2012 г.

Основные средства поверки:

- эталоны сравнения:

- газовые смеси кислород- гелий по Хд2.706.136 ЭТ169,

- гелий по Хд2.706.137 ЭТ6,

аттестованные на эталонном комплексе для аттестации чистых газов и веществ, входящем в ГЭТ-154-01;

- газоанализатор - компаратор, диапазон показаний объемной доли кислорода (от 0 до 10) млн'1, (от 0 до 500) млн'1, среднее квадратическое отклонение 0,5 %.

Сведения о методах измерений

приведены в руководстве по эксплуатации «Генераторы микроконцентраций кислорода ГК-500. Руководство по эксплуатации» ИБЯЛ.418319.033РЭ.

Нормативные документы

1 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

Лист № 6 всего листов 6

2 ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (Код IP).

3 ГОСТ Р 51522’99 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний.

4 ГОСТ Р 52319-2005 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.

5 ГОСТ Р 52931 -2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

6 ИБЯЛ.418319.033 ТУ. Генераторы микроконцентраций кислорода ГК-500. Технические условия.

Рекомендации к применению

при выполнении работ и оказании услуг по обеспечению единства измерений, в качестве рабочего эталона 1 -го разряда в соответствии с ГОСТ 8.578-2008.
