Системы повременного учета длительности соединений автоматизированные подсистемы коммутации Alcatel 5020 Spatial Atrium системы беспроводной связи
| Номер в ГРСИ РФ: | РБ 03 15 3988 09 |
|---|---|
| Раздел: | Средства измерений времени и частоты [15] |
| Производитель / заявитель: | "Alcatel-Lucent Deutschland AG", Германия |
Системы повременною учета длительности соединений автоматизированные подсистемы коммутации Alcatel 5020 Spatial Atrium системы беспроводной связи (далее -системы Alcatel 5020 Spatial Atrium) предназначены для регистрации и измерения длительностей состоявшихся соединений абонентов подсистем коммутации Alcatel 5020 Spatial Atrium системы сотовой подвижной связи стандарта GSM 900/1800 МГц. по которым в дальнейшем может быть произведен расчет их стоимости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 15 3988 09 |
| Наименование | Системы повременного учета длительности соединений автоматизированные подсистемы коммутации Alcatel 5020 Spatial Atrium системы беспроводной связи |
| Год регистрации | 2009 |
| Номер сертификата | 5730 |
| Дата регистрации | 2009-02-27 |
| Срок действия | 2014-02-27 |
| Получатель сертификата | фирма "Alcatel Shanghai Bell Co., Ltd.", Китай (CN) |
Производитель / Заявитель
фирма "Alcatel Shanghai Bell Co., Ltd."
Адрес: 388#, Ningqiao Rd., Pudong Jinqiao, Shanghai 201206
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1897-2009 |
Поверители
Скачать
|
Описание типа РБ 03 15 3988 09 [2009-01-01]
rb-03-15-3988-09_2009-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 15 3988 09 [2009-04-30]
rb-03-15-3988-09_2009-04-30.pdf
|
Скачать |
Описание типа
Назначение
Системы повременною учета длительности соединений автоматизированные подсистемы коммутации Alcatel 5020 Spatial Atrium системы беспроводной связи (далее -системы Alcatel 5020 Spatial Atrium) предназначены для регистрации и измерения длительностей состоявшихся соединений абонентов подсистем коммутации Alcatel 5020 Spatial Atrium системы сотовой подвижной связи стандарта GSM 900/1800 МГц. по которым в дальнейшем может быть произведен расчет их стоимости.
Область применения - сети сотовой подвижной связи стандарта GSM 900/1800 МГц.
Описание
Система повременного учета длительности соединений автоматизированная подсистемы коммутации Alcatel 5020 Spatial Atrium с версией программного обеспечения R3 программно и аппаратно реализована на базе интеллектуальной платформы WSC, которая построена по модульному принципу. Передний каркас платформы WSC предназначен для размещения сигнальных серверов и серверов Sun Netra. осуществляющих контроль за вызовами. Основными функциональными компонентами платформы WSC являются модуль передачи сигналов (S1M), модули распределения данных (DDM), работающие на сервере Sun Netra, модули контроля вызовов (ССМ), модули системного администрирования (SAM). Модули контроля вызовов ССМ осуществляют функции обработки голосовых вызовов и данных, управления мобильностью (перемещение пользователя) и сигнальными шлюзами. Модули распределения данных DDM обеспечивают распределение сигнальных сообщений между модулями контроля вызовов ССМ. Система Alcatel 5020 Spatial Atrium содержит два абсолютно взаимозаменяемых модуля системного администрирования SAM. один из которых работает в активном режиме, а второй является резервным. Оба модуля SAM генерируют детальную запись вызовов одновременно. Модули снабжения питанием осуществляют электрическое питание модулей системы Alcatel 5020 Spatial Atrium в каждом системном блоке (шасси).
Место нанесения знака поверки указано в Приложении.

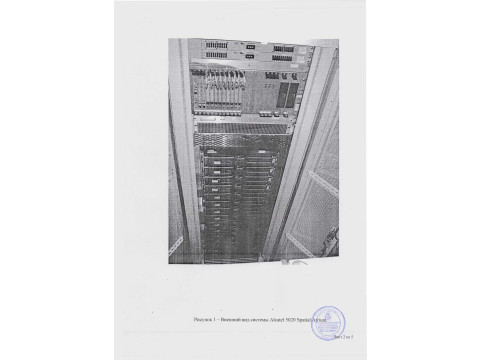

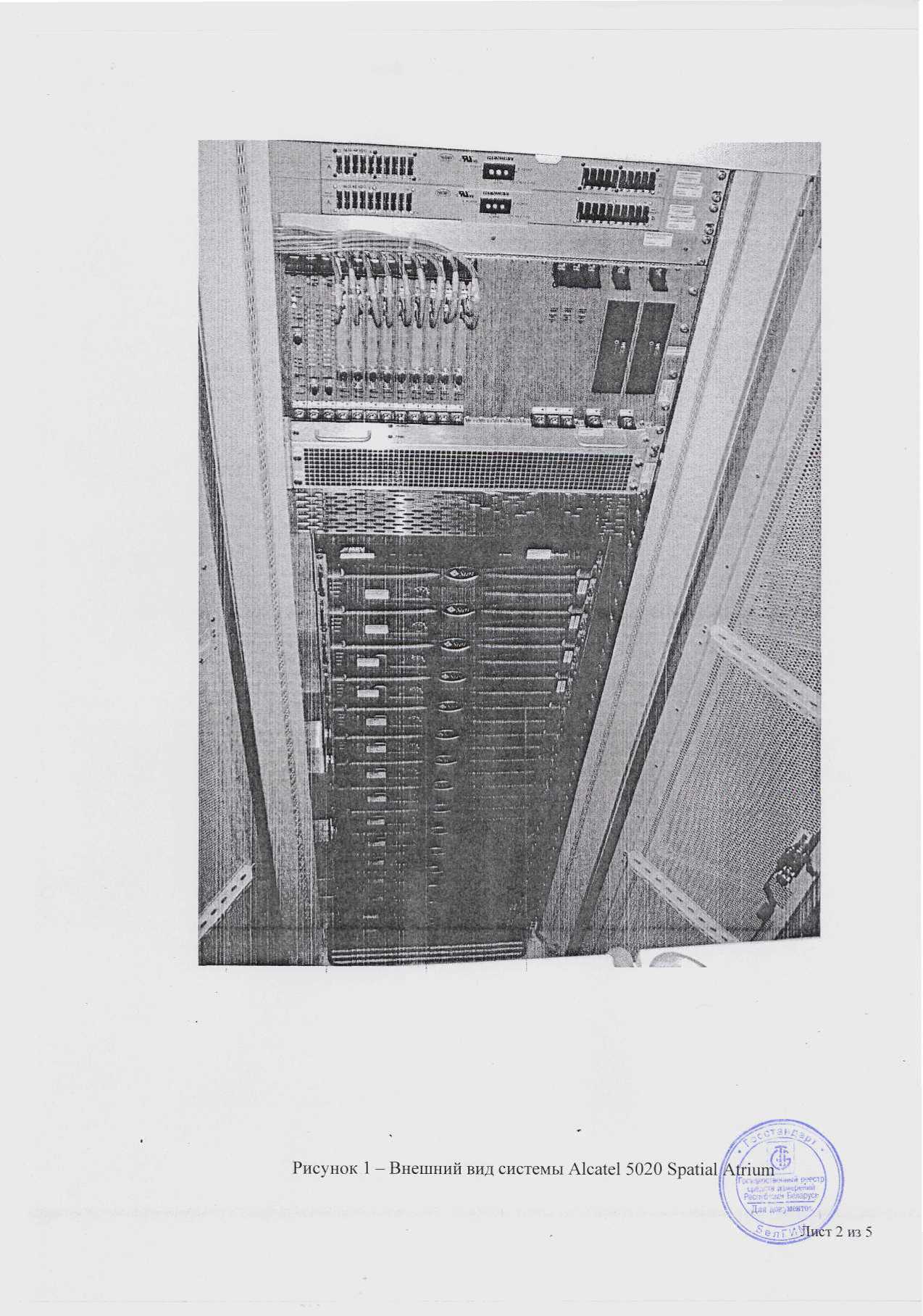

Внешний вид систем Alcatel 5020 Spatial Atrium представлен на рисунке 1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики систем Alcatel 5020 Spatial Atrium представлены в таблице.
Таблица
|
Наименование характеристики |
Значение |
|
Версия программного обеспечения |
R3 |
|
Пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений, с |
±1 |
|
Пределы допускаемой абсолютной погрешности измерения реального времени за су тки, с |
±1 |
|
Напряжение питания постоянного тока. В |
от минус 54 до минус 42 (минус 48 - номинальное) |
|
Минимальная длительность телефонных соединений.с |
1 |
|
Климатические условия при эксплуатации: - температура окружающего воздуха, °C - относительная влажность, % |
от 5 до 40 от 10 до 90 без конденсации |
|
Климатические условия при транспортировании и хранении: - температура окружающего воздуха. °C - относительная влажность, % |
от минус 5 до плюс 50 от 10 до 90 без конденсации |
|
Время сохранения информации при отключении от сети (на магнитных носителях) |
не ограничено |
|
Масса, кг. не более (в максимальной комплектации) |
455 |
Знак утверждения типа
Знак Утверждения типа Республики Беларусь наносится на титульный лист руководства по эксплуатации системы Alcatel 5020 Spatial Atrium типографским способом.
Комплектность
Комплект поставки:
-система Alcatel 5020 Spatial Atrium
(в составе подсистемы коммутации Alcatel 5020 Spatial Atrium) 1 комп.,
- руководство по эксплуатации 1 экз.,
- методика поверки МРБ МП. 1897 - 2009 (по заказу) 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Alcatel Shanghai Bell Со., Ltd." (КНР).
МРБ Ml 1. 1897 - 2009 "Системы повременного учета длительности соединений автоматизированные подсистемы коммутации Alcatel 5020 Spatial Atrium сйс/емы . \ беспроводной связи Методика поверки." L, . з
\ . Лист 3 из 5
V \ДЛ“ ци'уиеитм / /
Заключение
Системы повременного учета длительности соединений автоматизированные подсистемы коммутации Alcatel 5020 Spatial Atrium системы беспроводной связи соответствуют документации фирмы Alcatel Shanghai Bell Со., Ltd." (КНР).
Межповерочный интервал — не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ.
Аттестат аккредитации № BY 112.02.1.0.0025.
г. Минск, Старовиленский тракт, 93. тел. 334-98-13.
