Системы весоизмерительные Garvens XS, XE, XC
| Номер в ГРСИ РФ: | РБ 03 02 3990 09 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Производитель / заявитель: | «Mettler-Toledo» США |
Системы весоизмерительные Garvens XS, ХЕ, ХС (далее - системы) встраиваются в поточные линии и предназначены для взвешивания, сортировки и маркировки фасованных товаров в автоматическом режиме.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 3990 09 |
| Наименование | Системы весоизмерительные Garvens XS, XE, XC |
| Год регистрации | 2009 |
| Номер сертификата | 5732 |
| Дата регистрации | 2009-02-27 |
| Срок действия | 2014-02-27 |
| Получатель сертификата | фирма "Mettler-Toledo Garvens GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Mettler-Toledo Garvens GmbH"
Адрес: Hasede, KampstraBe 7, 31180 Giesen
Контакты: 0 5121-933-0 / mt.com/garvens
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1882-2009 |
Поверители
Скачать
|
Описание типа РБ 03 02 3990 09 [2009-01-01]
rb-03-02-3990-09_2009-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 3990 09 [2009-05-04]
rb-03-02-3990-09_2009-05-04.pdf
|
Скачать |
Описание типа
Назначение
Системы весоизмерительные Garvens XS, ХЕ, ХС (далее - системы) встраиваются в поточные линии и предназначены для взвешивания, сортировки и маркировки фасованных товаров в автоматическом режиме.
Область применения - при выполнении торговых (учетных) и технологических операций в пищевой, химической, фармацевтической и других различных отраслей промышленности, сельского хозяйства и торговли.
ОПИСАНИЕ .
Выпускают системы следующих модификаций: XS1, XS2, XS3, XS40, XS100, XS DMS; ХЕ2, ХЕЗ, ХЕ40, ХЕ100, ХЕ DMS; ХС.
Принцип действия систем модификаций XS1, XS2, XS3, XS40, XS100; ХЕ2, ХЕЗ, ХЕ40, ХЕ 100 основан на электромагнитной компенсации с помощью системы автоматического уравновешивания силы тяжести взвешиваемого груза. Принцип действия систем модификаций ХС; XS DMS; ХЕ DMS - на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза в аналоговый электрический сигнал, изменяющийся пропорционально его массе. Далее электрический сигнал поступает на вход электронного весоизмерительного устройства (далее - весоизмерительного устройства), где сигнал преобразуется в цифровой код и значение массы груза индицируется на цифровом табло весоизмерительного устройства. Информация о массе взвешиваемого груза может быть передана на внешние устройства (ПК, принтер и др.) через интерфейсы RS 232, RS 485 и др.
Системы состоят из грузоприемного устройства, выполненного в виде ленточного транспортера или роликового конвейера с двумя дополнительными ленточными транспортерами для подачи товара, и весоизмерительного устройства, закрепленного на стойке или на корпусе систем. Грузоприемное устройство систем устанавливается в разрыв транспортерной линии, и груз взвешивается при его перемещении по транспортеру (роликовому конвейеру). В зависимости от модификации на системы устанавливается одно из следующих весоизмерительных устройств: XS (системы модификации XS), ХЕ (системы модификации ХЕ), ХС (системы модификации ХС). Программное обеспечение весоизмерительных устройств позволяет регулировать параметры сортировки взвешиваемого груза, скорость движения транспортера, а также позвст^НЕцтолдить ряд сервисных и вспомогательных функций. Кроме того, весоизмерительные ус'^рйст£а?Х8;ХЖ могут быть оснащены принтером и устройством считывания штрих-кода, а весойз^ерйТйЯьнЗе I устройство ХС - только принтером. чХ //
Модификации систем отличаются наибольшими и наименьшими пределами кзвещиваци'я и габаритными размерами грузоприемного устройства.
Схема с указанием ме Приложении А к описанию типа

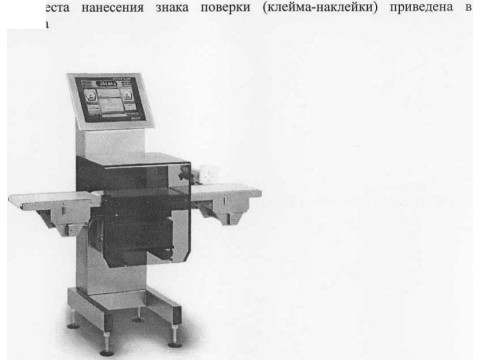

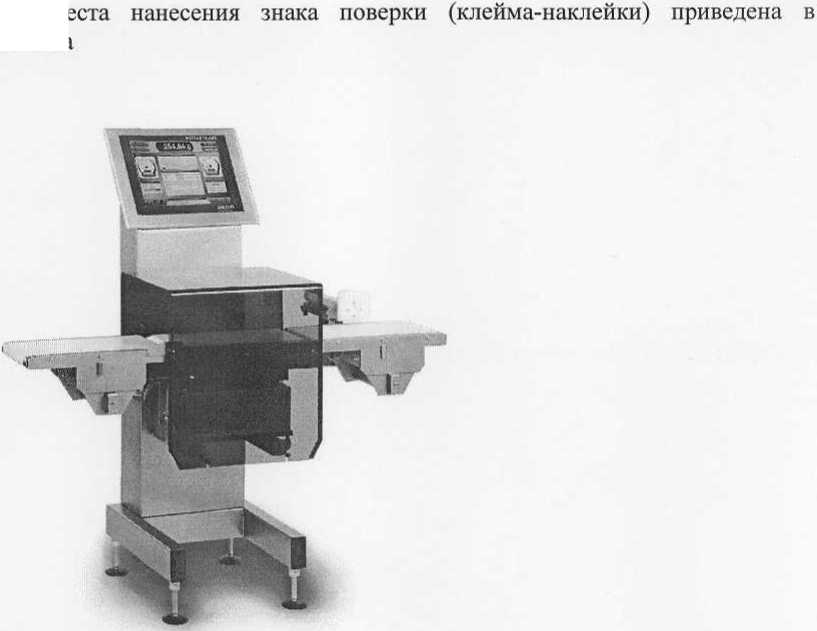

Рисунок 1 Внешний вид систем весоизмерительных Garvens XS3
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Модификации |
Исполнение весоизмерительного устройства систем |
Наибольший предел взвешивания НПВ, г |
Наименьший предел взвешивания НмПВ, г |
Класс точности по мозм Р51 | |||
|
неавтоматический режим (статическое взвешивание) |
автоматический режим |
неавтоматический режим (статическое взвешивание) |
автоматический режим | ||||
|
XSI |
BF2-L |
2000 |
2000 |
2/4/10 |
5/10 |
XIII Y(a) | |
|
BF8-L |
8000 |
7500 |
2/4/10 |
5/10 | |||
|
XS2/ ХЕ2 |
BF2-L |
2000 |
2000 |
2/4/10 |
5/10 | ||
|
BF8-L |
8000 |
7500 |
2/4/10 |
5/10 | |||
|
BF20-L |
20000 |
15000 |
4/10/20 |
10/20 | |||
|
XS3/XE3 |
BF2-L |
2000 |
2000 |
2/4/10 |
5/10 | ||
|
BF8-L |
8000 |
7500 |
2/4/10 |
5/10 | |||
|
BF20-L (BF20-L-P-I) |
20000 |
15000 |
4/10/20 |
10/20 | |||
|
XS40/ ХЕ40 |
LB60 |
60000 |
60000 |
20 |
10 | ||
|
XS100/ ХЕ 100 |
LCC150 |
150000 |
150000 |
100 |
100 | ||
|
LCC300 |
300000 |
300000 |
200 |
200 | |||
|
LC600 |
600000 |
600000 |
400 |
500 |
iv X | ||
|
ХС/ XS DMS/ ХЕ DMS |
SG-LC (DMS-20 и DMS-L) |
20000 (15000) |
20000 (15000) |
20(10) |
20(10^ |
Гопуда t.pe, \ Респ |
КгзеямлргОТ, 1 Г-d ' 1 бп.ик‘’ Баларуо / // |
|
Класс точности по МОЗМР51 |
Цена поверочного деления (е) выбирается из ряда значений (1,2 ,5)-10к, где к- целое положительное или отрицательное число или нуль и из условия |
Число поверочных делений (п) |
Дискретность отсчета (d) выбирается из ряда значений (1,2 ,5)10к, где к-целое положительное или отрицательное число или нуль и из условия | ||
|
наименьшее |
наибольшее | ||||
|
XIII |
Y(a) |
0,1 г < е < 2 г |
100 |
10000 |
d>HHB/n |
|
5 г < е |
500 |
10000 | |||
|
X11II |
Y(b) |
5 г < е |
100 |
1000 | |
Таблица 3
|
Наименование характеристики |
Значения | |||||
|
XS1 |
XS2/ ХЕ2 |
XS3/ ХЕЗ |
XS40/ ХЕ40 |
XS100/ ХЕ 100 |
ХС/ XS DMS/ ХЕ DMS | |
|
Диапазон выборки массы тары, г |
от 0 до 200 |
от 0 до 600 |
от 0 до 6000 |
от 0 до 40000 |
от 0 до 120000 |
от 0 до 6000 |
|
Максимальная производительность автоматического взвешивания, упаковок/мин, не более - система XS - система ХЕ - система ХС |
до 600 |
до 400 до 400 |
до 400 до 400 |
до 100 до 100 |
до 80 до 80 |
до 200 до 200 до 200 |
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от 0 до 40 | |||||
|
Номинальное напряжение питания сети переменного тока, В |
230 | |||||
|
Потребляемая мощность, В-A, не более |
1200 | |||||
|
Габаритные размеры - систем в сборе, мм, не более - длина - ширина - высота |
1000 560 1700 |
1550 560 1700 |
1300 660 1700 |
1900 660 1700 |
900 860 1700 |
1000 860 1700 |
|
- грузоприемного устройства систем, мм, не более - длина - ширина |
300 60 |
300 200 |
400 300 |
600 300 |
800 500 |
800 500 |
|
Масса грузоприемного устройства систем, кг, не более |
300 |
350 |
350 |
450 |
350 |
400 |
|
Степень защиты оболочки |
I |
Р54, IP65, IP69, IP69K | ||||
|
Класс точности по МОЗМ Р 51 |
Цена поверочного деления (е) |
Число поверочных делений (п) |
Интервалы взвешивания |
Пределы допускаемого отклонения среднего значения погрешности при автоматической работе при первичной поверке(при эксплуатации) |
Пределы допускаемой погрешности при неавтоматической работе(в режиме статического взвешивания) |
Предел допускаемого СКО при автоматической работе при первичной поверке(при эксплуатации), выраженные в % от измеряемой массы m или в граммах | ||||
|
найм. |
наиб. |
Класс точности X |
Класс точности Y |
Интервалы взвешивания |
Значение характеристики | |||||
|
XIII |
Y(a) |
0,1 г <е< 2 г |
100 |
10 000 |
До 500е вкл. |
±0,5е (±1е) |
±1е (±1,5е) |
±0,5е (±1е) |
До 50 г включ. |
0.48 (0,6) % |
|
5 г<е |
500 |
10 000 |
Св. 500е до 2000е в ключ. |
±1е (±2е) |
±1,5е (±2,5е) |
±1е (±2е) |
Св. 50 до 100 г включ. |
0,24 (0,3) г | ||
|
Св. 2000е до 1 ООООе включ |
±1,5е (±3е) |
±2е (±3,5е) |
±1,5е (±3е) |
Св. 100 до 200 г включ. |
0,24 (0,3) % | |||||
|
ХПП |
Y(b) |
5 г<е |
100 |
1000 |
До 50е вкл. |
±0,5е (±1е) |
±1е (±1,5е) |
±0,5е (±1е) |
Св. 200 до 300 г включ. |
0.48 (0,6) г |
|
Св. 50е до 200е включ. |
±1е (±2е) |
±1,5е (±2,5е) |
±1е (±2е) |
Св. 300 г до 500 г включ. |
0,16(0,2)% | |||||
|
Св. 200е до ЮООе включ. |
±1,5е (±3е) |
±2е (±3,5е) |
±1,5е (±3е) |
Св. 500 до 1000 г включ. |
0,8 (1,0) г | |||||
|
Св. 1000 до 10000 г включ. |
0,08 (0,1) % | |||||||||
|
Св. 10000 до 15000 г включ. |
8 (10) г | |||||||||
|
Св. 15000 г |
0,053 (0,067) % | |||||||||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации систем.
Комплектность
Комплектность поставки систем приведена в таблице 11. _______________________Наименование_______________ Системы весоизмерительные Garvens XS, ХЕ, ХС__________
Руководство по эксплуатации____________________________
Методика поверки МРБ МП. 1882-2009__________________
rwwocniB<>«ri Итон! yffi? -учил Ьелаоув. / \Дл< .HO'MCfrr&’yZ
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Mettler-Toledo Garvens GmbH" (Германия).
МОЗМ Р 51 "Автоматические весораспределяющие (весосортирующие) приборы"
МРБ МП. 1882-2009 "Системы весоизмерительные Garvens XS, ХЕ, ХС. Методика поверки"
Заключение
Системы весоизмерительные Garvens XS, ХЕ, ХС соответствуют требованиям документации фирмы "Mettler-Toledo Garvens GmbH" (Германия).
Межповерочный интервал - не более 12 месяцев для систем, применяемых в сфере законодательной метрологии.
Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025
