Системы повременного учета длительности соединений автоматизированные центра коммутации подвижной связи АПУС ЦКП Alcatel 1000 MSC

Назначение

Системы повременного учета длительности соединений автоматизированные центра коммутации подвижной связи АПУС ЦКП Alcatel 1000 MSC (далее - АПУС ЦКП Alcatel 1000 MSC) предназначены для измерения и регистрации длительностей состоявшихся соединений абонентов подсистемы коммутации Alcatel 1000 S12 (с узкополосной цифровой коммутацией) /Alcatel 1000 ММ S12 (с широкополосной цифровой коммутацией) системы сотовой подвижной связи стандарта GSM 900/1800 МГц с версией программного обеспечения ALM 9, по которым в дальнейшем может быть произведен расчет их стоимости.

Область применения - сети сотовой подвижной связи стандарта GSM 900/1800 МГц.

Описание

АПУС ЦКП Alcatel 1000 MSC представляют собой функциональные системы измерения и регистрации длительностей состоявшихся соединений абонентов, и являются программно и аппаратно реализованными на базе подсистемы коммутации Alcatel 1000 S12 (с узкополосной цифровой коммутацией) /Alcatel 1000 ММ S12 (с широкополосной цифровой коммутацией).

Место нанесения государственного поверительного клейма-наклейки и место нанесения

знака Государственного реестра приведено на рисунке в приложении А.

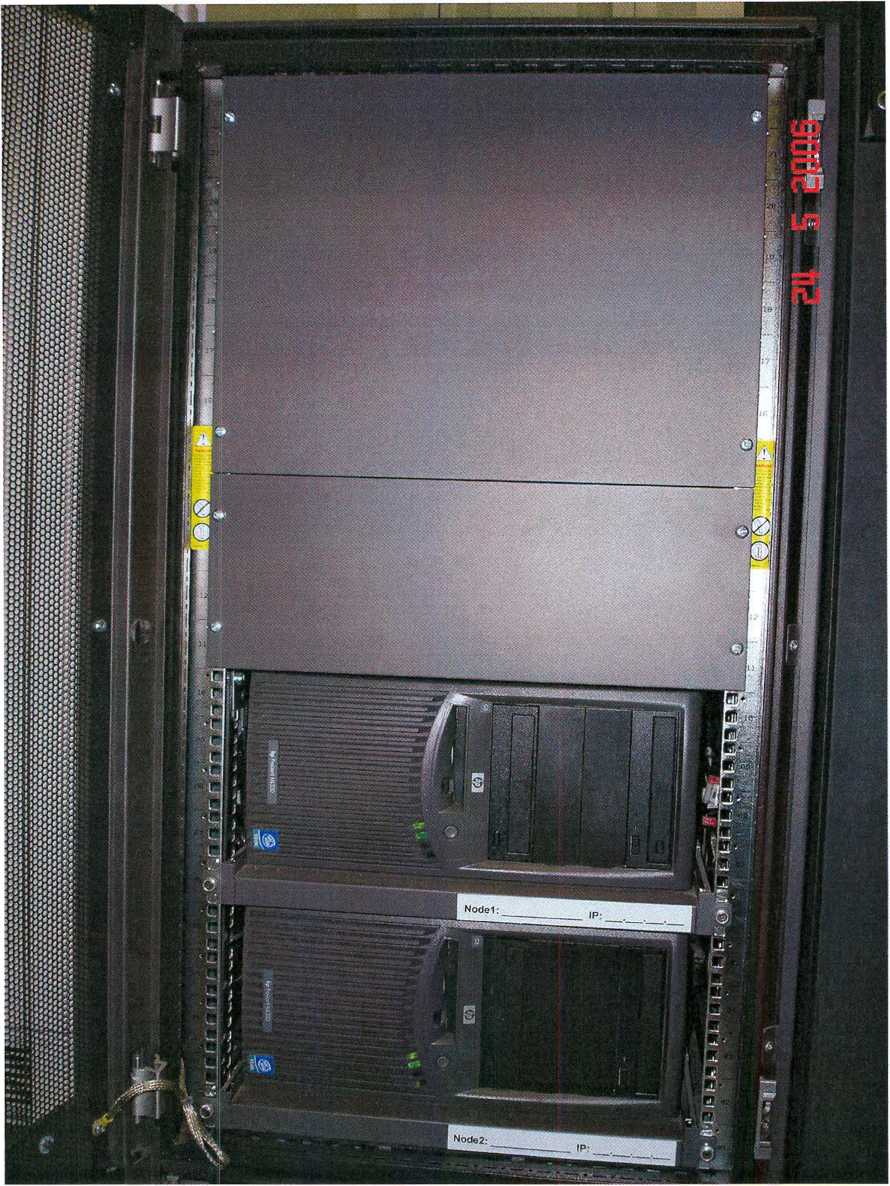

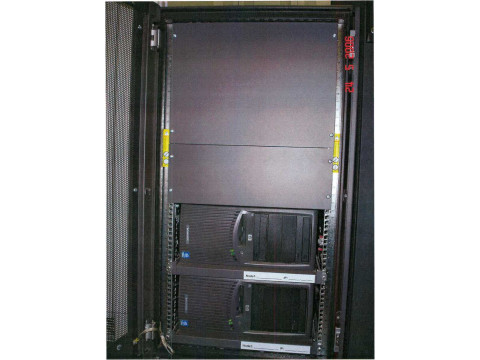

Рисунок 1 - Внешний вид системы повременного учета длительности соединений автоматизированной центра коммутации подвижной связи АПУС ЦКП Alcatel 1000 MSC

Гйсударс таенный реестр] I средств измерений 1 \ Ьтсаубяики Беларусь / \ Дли документов/

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Версия программного обеспечения..............................................................ALM

Напряжение питания постоянного тока, В,.........................................от 48,0 до 72,0,

или.........................................от 38,4 до 57,6.

Минимальная длительность телефонных соединений, с

Пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений, с,

Допускаемая абсолютная погрешность измерения реального времени за сутки, с,....................................................не более ±1.

Сохранение информации (на магнитных носителях)

при отключении от сети......................................................................неограниченно.

Климатические условия при эксплуатации:

- температура окружающего воздуха, °C,

.................................... (20±5), от 45 до 85 при температуре 25 °C, ......................от 84,0 до 106,7.

- относительная влажность, %,.............

- атмосферное давление, кПа,..............

Механические условия при эксплуатации:

- вибрация с частотой 20 Гц и виброускорением 2g в течение 30 мин.

Климатические условия при хранении в соответствии с ETSI EN 300 019-1-1 (классификация условий окружающей среды):

- температура окружающего воздуха, °C,..................................от минус 5 до 45,

- относительная влажность, %,....................................95 при температуре 45°С,

- атмосферное давление, кПа,.......................................................от 70 до 106.

Климатические условия при транспортировании в соответствии с ETSI EN 300 019-1-2 (классификация условий окружающей среды):

- температура окружающего воздуха, °C,.........................от минус 50 до плюс 55;

- относительная влажность, %,....................................................80 при 25 °C;

- атмосферное давление, кПа,...........................................................от 61 до 106.

Защита от поражения электрическим током по СТБ МЭК 60950-1-2003............класс 1.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на нижнюю раму статива подсистемы коммутации Alcatel 1000 S12 (с узкополосной цифровой коммутацией) /Alcatel 1000 ММ S12 (с широкополосной цифровой коммутацией) системы сотовой подвижной связи стандарта GSM 900/1800 МГц с версией программного обеспечения ALM 9 на фирменную (алюминиевую) табличку фотохимическим способом и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

АПУС ЦКП Alcatel 1000 MSC............................................................1 комплект.

Эксплуатационная документация на АПУС ЦКП Alcatel 1000 MSC..............1 комплект.

Методика поверки МРБ МП. 4.У94 -2006

3&3£МЦЛЯр.

I госудаос "оенный реестр] I средств измерений / \ Республики Беларусь /

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ETSI EN 300 019-1-1 "Классификация условий окружающей среды, хранение".

ETSI EN 300 019-1-2 "Классификация условий окружающей среды, транспортирование".

СТБ МЭК 60950-1-2003 "Оборудование информационных технологий. Безопасность. Часть 1. Общие требования".

МРБ МП. 1594 - 2006 "Системы повременного учета длительности соединений автоматизированные центра коммутации подвижной связи АПУС ЦКП Alcatel 1000 MSC". Методика поверки.

Заключение

Системы повременного учета длительности соединений автоматизированные центра коммутации подвижной связи АПУС ЦКП Alcatel 1000 MSC соответствуют требованиям ETSI EN 300 019-1-1, ETSI EN 300 019-1-2, СТБ МЭК 60950-1-2003.

Межповерочный интервал - 12 мес.

Научно-исследовательский

испытательный центр БелГИМ.

г. Минск, Старовиленский тракт, 93, тел. 234-98-13.

Аттестат аккредитации № BY 112.02.1.0.0025.
