Трансформаторы напряжения НКФ
| Номер в ГРСИ РФ: | РБ 03 13 5654 15 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | КО "Запорожский завод высоковольтной аппаратуры" (ЗЗВА), г. Запорожье, Украина |
|
Описание типа РБ 03 13 5654 15 [2015-05-05]
rb-03-13-5654-15_2015-05-05.pdf
|
Скачать |
Трансформаторы напряжения НКФ (далее по тексту - трансформаторы) предназначены для масштабного преобразования электрического напряжения переменного тока и передачи сигналов измерительной информации средствам измерений и устройствам защиты, автоматики, сигнализации и управления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5654 15 |
| Наименование | Трансформаторы напряжения НКФ |
| Год регистрации | 2015 |
| Номер сертификата | 9646 |
| Дата регистрации | 2015-02-26 |
| Срок действия | 2017-08-05 |
| Получатель сертификата | КО "ЗЗВА", г. Запорожье, Украина (UA) |
Производитель / Заявитель
КО "ЗЗВА"
Адрес: Днепропетровское шоссе, 13, г. Запорожье, 69069
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Трансформаторы с номинальным напряжением первичной обмотки 150/корень3 кВ метрологически не обеспечены в Республике Беларусь. Временно, до создания эталонной базы в РБ, признавать результаты первичной и периодической поверки метрологически не обеспеченных исполнений СИ, проведенной в лабораториях, аккредитованных в Системе аккредитации РБ или в иных лабораториях в присутствии специалистов юридических лиц, входящих в Государственную метрологическую службу РБ (НТК №07-17). Трансформаторы с номинальным напряжением первичной обмотки 220/корень3 кВ метрологически обеспечены в Республике Беларусь на базе Гомельского ЦСМС (НТК №13-15). |
| Методика поверки | Поверка проводится по ГОСТ 8.216-2011. |
| Признание поверки | Отмена решения по признанию поверки (НТК №07-17). |
Поверители
Скачать
|
Описание типа РБ 03 13 5654 15 [2015-05-05]
rb-03-13-5654-15_2015-05-05.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения НКФ (далее по тексту - трансформаторы) предназначены для масштабного преобразования электрического напряжения переменного тока и передачи сигналов измерительной информации средствам измерений и устройствам защиты, автоматики, сигнализации и управления.
Трансформаторы применяются в сетях переменного тока во всех отраслях.

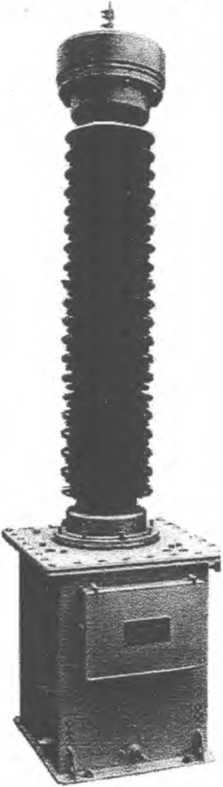

Описание
Трансформаторы представляют собой конструкцию однофазного, трёхобмоточного устройства, которое состоит из нескольких магнитопроводов с обмотками. Первичная обмотка предназначена для включения на фазное напряжение.
Типоисполнения трансформаторов отличаются наибольшим напряжением, номинальным напряжением первичной и вторичных обмоток, классами точности, климатическим исполнением.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наибольшее напряжение трансформатора - 123 кВ; 170 кВ; 245 кВ (в зависимости от типоисполнения).
Номинальное напряжение первичной обмотки- 110/л/ЗкВ; 150/л/ЗкВ; 220 /д/з кВ (в зависимости от типоисполнения).
Номинальное напряжение вторичных обмоток - 100/л/З В; 100 В; 100/ЗВ (в зависимости от типоисполнения).
Номинальная частота - 50 Гц или 60 Гц.
Климатическое исполнение - У1, ХЛ1, Т1 по ГОСТ 15150-69 (в зависимости от типоисполнения).
Классы точности - 0,2; 0,5; 1,0; 3,0; ЗР по ДСТУ IEC 60044-2:2008 (на экспорт - ГОСТ 1983-2001) - в зависимости от типоисполнения.
Средняя наработка до отказа - не меньше 4 • 106 ч.
Средний срок службы - не меньше 30 лет.
Знак утверждения типа
Знак утверждения типа наносится на паспорт трансформаторов типографским способом.
Комплектность
Комплект поставки трансформаторов напряжения НКФ составляет:
- трансформатор напряжения НКФ - 1 шт. (типоисполнения - в соответствии— с заказом);
- комплект запасных частей - 1 компл. (состав - в соответствии с заказом);
- описание эксплуатационных документов - 1 экз.;
- паспорт - 1 экз.;
- руководство по эксплуатации - 1 экз..
Поверка
Поверка трансформаторов проводится по ГОСТ 8.216-88 “ГСОЕИ. Трансформаторы напряжения. Методика поверки”.
Рабочие эталоны, необходимые для поверки после ремонта и во время эксплуатации:
- трансформатор напряжения ТНО-110-220/0,5/ТНМО-0,5, I разряд по ДСТУ 3864-99;
- аппарат К 507 по ТУ 25-04.2204-73 или устройство К 535 по ТУ 25-0414.0173-85;
- магазин проводимости Р 5054 по ТУ 25-04.2479-75-И.
Нормативные документы
ДСТУ IEC 60044-2:2008 „Трансформатори вим!рювальш. Частина 2. Транс-форматори напруги шдуктивнц ГОСТ 1983-2001 „Трансформаторы напряжения. Общие технические условия”, ТУ У 05755559.006-96 „Трансформаторы напряжения серии НКФ. Технические условия”
ВЫВОД
Трансформаторы напряжения НКФ соответствуют ДСТУ IEC 60044-2:2008 (на экспорт - ГОСТ1-983-2001) и ТУ 05755559.006-96.
