Устройства контроля УПИВ-П-1М

Назначение

Устройства контроля УПИВ-П-1М предназначены для измерения постоянного напряжения, постоянного тока, а также выдачи синусоидально меняющегося электрического заряда с целью проверки работоспособности аппаратур контроля вибрации типа ИВ-Д-ПФ и

ИВ-Д-ПФ-С (далее - аппаратура) с пьезоэлектрическими вибропреобразователями (далее - вибропреобразователи).

Область применения: для контроля электронной аппаратуры перед установкой ее на объект и проверки установленной на объекте аппаратуры в авиационной, в нефтегазовой и энергетической промышленности.

Описание

Устройство контроля УПИВ-П-1М состоит из самостоятельных блоков, объединенных в едином металлическом корпусе:

- блока контроля функционирования пьезопреобразователя и его соединительных кабелей;

- генератора сигналов синусоидально меняющегося электрического заряда;

- измерителя силы постоянного тока;

- измерителя постоянного напряжения.

Принцип действия устройства контроля основан на использовании имитаторов сигналов заданной частоты и амплитуды, которые подключаются к составным частям аппаратуры контроля для проверки ее отдельных частей. Выходной синусоидально меняющийся электрический заряд, имитирующий сигнал от вибропреобразователя, поступает на вход канала электронного блока аппаратуры, преобразуется им и поступает через электронный коммутатор УПИВ-П-1М на устройство индикации для измерения и индикации на цифровом табло.

Устройство контроля УПИВ-П-1М имеет конструктивное исполнение, обеспечивающее возможность его эксплуатации в двух рабочих положениях:

- с горизонтальным расположением лицевой панелью вверх;

- с вертикальным расположением лицевой панели.

Проверка аппаратуры с помощью устройства контроля УПИВ-П-1М на объекте проводится без ее демонтажа.

В целях защиты от проникновения устройство контроля УПИВ-П-1М пломбируется пломбировочной мастикой и голографическими марками в соответствии со сборочным чертежом на него.

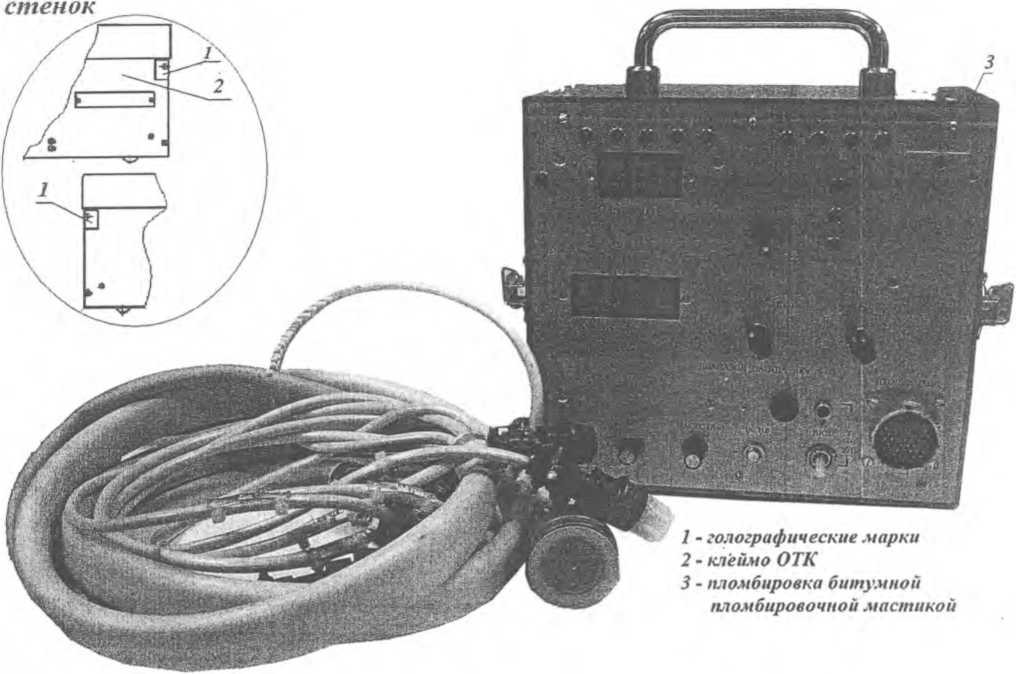

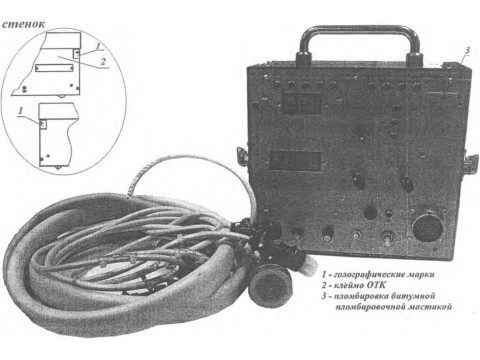

Внешний вид устройства контроля УПИВ-П-1М представлен на рис 1.

фрагменты боковых

Рисунок 1. Внешний вид устройства контроля УПИВ-П-1М

Технические характеристики

Диапазон среднего квадратического значения (СКЗ) выходного синусоидально меняющегося электрического заряда (Qbbix), пКл.............2 - 999.

Диапазон частот выходного синусоидально меняющегося электрического заряда, Гц........................................................................10,0-999,9.

Диапазон измерения постоянного напряжения, В............................................ 1,00-9,99.

Диапазоны измерения постоянного тока:

первый диапазон (1мА-1), мА...........................................................0,50-9,99;

второй диапазон (1мА-2), мА............................................................1-25;

третий диапазон (1мкА), мкА..............................................................20-199.

Пределы допускаемой основной абсолютной погрешности установки выходного синусоидально меняющегося электрического заряда, пКл, не более......................±(0,02QBbix+0,l).

Пределы допускаемой основной абсолютной погрешности установки частоты выходного синусоидально меняющегося электрического заряда, Гц:

в диапазоне от 10,0 до 99,9

в диапазоне свыше 99,9 до 999,9

Пределы допускаемой основной относительной погрешности измерения постоянного напряжения, %

Пределы допускаемой основной относительной погрешности измерения постоянного тока, %

Пределы допускаемой дополнительной абсолютной погрешности установки выходного синусоидально меняющегося электрического заряда, пКл:

в диапазоне от 2 до 9,99 пКл..................................................±(0,01 Qbwx+0,1);

в диапазоне от 10 до 99,9 пКл................................................±(0,01 Qbhx+0,2);

в диапазоне от 100 до 999 пКл..................................................±(0,01 Qbbix+2).

Пределы допускаемой дополнительной абсолютной погрешности установки частоты выходного синусоидально меняющегося электрического заряда, Гц:

в диапазоне от 10,0 до 99,9 Гц

в диапазоне свыше 99,9 до 999,9 Гц

Пределы допускаемой дополнительной относительной погрешности измерения постоянного напряжения, %

Пределы допускаемой дополнительной относительной погрешности измерения постоянного тока, %

Время готовности, мин, не более

Условия эксплуатации: температура окружающего воздуха, °C.............................................от минус 50 до 50;

относительная влажность воздуха при температуре 35 °C, %, не более

Напряжение питания постоянного тока, В..........................................................18-36.

Потребляемая мощность, Вт, не более

Средняя наработка на один отказ, ч

Срок службы, лет

Габаритные размеры (L х Н х В), мм, не более............................................238x150x265.

Масса прибора, кг, не более

Условия эксплуатации:

- повышенная температура окружающего воздуха, °C

- пониженная температура окружающего воздуха, °C                          минус 50

- относительная влажность воздуха при температуре 35 °C, %, не более

Знак утверждения типа

наносят на заводской знак устройства контроля методом металлопластики и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Комплектность устройства контроля УПИВ-П-1М представлена в таблице 1

Поверка

осуществляется в соответствии с разделом 3.5 «Методика поверки» Руководства по эксплуатации «Устройство контроля УПИВ-П-1М ЖЯИУ.421421.010 РЭ», согласованным ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» 25 апреля 2007 г.

Основные средства поверки:

- частотомер электронно-счетный 43-63/1, номер по Госреестру: 9084-90;

- вольтметр универсальный цифровой В7-65, номер по Госреестру: 20250-06.

Сведения о методах измерений

приведены в Руководстве по эксплуатации ЖЯИУ.421421.010 РЭ. Устройство контроля УПИВ-П-1М.

Нормативные документы

1 МИ 2070-90. ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 3-10’1 -ь2-104Гц».

2 ГОСТ 8.027-01. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

3 ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-1ОЛб...ЗО А.

4 ГОСТ 30296-95. Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.

5 Устройство контроля УПИВ-П-1М. Технические условия ЖЯИУ.421421.010 ТУ.

Рекомендации к применению

- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности опасного производственного объекта
