Установки вибрационные поверочные ВМВП
Номер в ГРСИ РФ: | РБ 03 06 5384 14 |
---|---|
Раздел: | Средства измерений параметров движения и вибрации [6] |
Производитель / заявитель: | АО "Вибро-прибор", г. Санкт-Петербург |
Описание типа РБ 03 06 5384 14 [2014-06-27]
rb-03-06-5384-14_2014-06-27.pdf
|
Скачать |
Установка вибрационная поверочная ВМВП предназначена для измерений параметров вибрации и является рабочим эталоном второго разряда по МИ 2070-90.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 06 5384 14 |
Наименование | Установки вибрационные поверочные ВМВП |
Год регистрации | 2014 |
Номер сертификата | 8999 |
Дата регистрации | 2014-03-04 |
Срок действия | 2016-08-15 |
Получатель сертификата | ЗАО "Вибро-прибор", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
ЗАО "Вибро-прибор"
Адрес: 196128, г. Санкт-Петербург, ул. Варшавская, д.5а
Контакты: (812) 369-00-90, general@vpribordat.ru
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Метрологическое обеспечение | Метрологически не обеспечены в Республике Беларусь ввиду отсутствия необходимых эталонов. |
Методика поверки | Поверка проводится по ЖЯИУ.421439.001 МП (2011 г.). |
Признание поверки | Первичная при выпуске из производства и периодическая: Тест-Санкт-Петербург (номер реестра - №019, шифр поверительного клейма - СП)(НТК №02-14). |
Поверители
Скачать
Описание типа РБ 03 06 5384 14 [2014-06-27]
rb-03-06-5384-14_2014-06-27.pdf
|
Скачать |
Описание типа
Назначение
Установка вибрационная поверочная ВМВП предназначена для измерений параметров вибрации и является рабочим эталоном второго разряда по МИ 2070-90.
Описание
Установка вибрационная поверочная ВМВП (далее ВМВП) состоит из:
- непосредственно вибрационной установки ВУ (далее ВУ), состоящей из встроенных виброгенератора, усилителя мощности и виброметра, состоящего из вибропреобразователя (далее ВИП) модели 4384 фирмы Брюль и Къер с усилителем заряда и вольтметра;
- модуля питания МП.
По принципу действия ВУ является электродинамическим прибором, в котором постоянный магнит создает магнитное поле в зазоре для подвижной силовой катушки. Входящая в состав узла вибростола силовая катушка подвешена в воздушном зазоре магнита при помощи прочной, плоской системы подвески. Проходящий через подвижную катушку переменный ток от виброгенератора и присутствие постоянного магнитного поля создают динамическую силу, приводящую в колебательное движение узел вибростола.
Конструктивно ВУ состоит из крышки и корпуса, выполненных из алюминиевого сплава, соединенных между собой с помощью четырех замков. Внутри крышки располагается панель управления и индикации. Внутри корпуса расположены функциональные узлы (модули), выполненные на отдельных печатных платах: устройство индикации работы усилителя мощности (УМ), устройство преобразования сигналов (УПС) и устройство сбора данных (У СД).
Модуль УМ предназначен для индикации состояния готовности к работе встроенного усилителя мощности. Модуль УПС предназначен для согласования и измерений сигналов с выходов встроенного виброметра и поверяемой аппаратуры. Модуль УСД осуществляет обмен с остальными модулями и устройствами ВУ.
В левой части лицевой панели корпуса находится вибростол ВУ, на котором крепится основание, в нижней части которого закреплен вибропреобразователь (далее ВИП) встроенного виброметра.
Выходные сигналы встроенного ВИП поступают на согласующий усилитель и далее на встроенный вольтметр. Отображение и задание сигналов осуществляется при помощи 4-х строчного жидкокристаллического дисплея и клавиатуры, находящихся на внутренней стороне крышки ВУ. Клавиатура служит для ввода цифровых данных, для управления вво-дом/выводом, для редактирования данных.
Поверяемый ВИП крепится сверху на основание при помощи винтов, входящих в его комплект.
Модуль питания МП, входящий в состав ВМВП, предназначен как для питания ВУ от сети переменного тока так и для автономного питания. Конструктивно модуль питания состоит из крышки и корпуса, выполненных из алюминиевого сплава, соединенных между собой с помощью четырех замков. Подключение МП к ВУ осуществляется при помощи жгута «ПИТАНИЕ».
В целях защиты от проникновения ВУ и МП пломбируются пломбировочной мастикой в соответствии со сборочными чертежами на них.

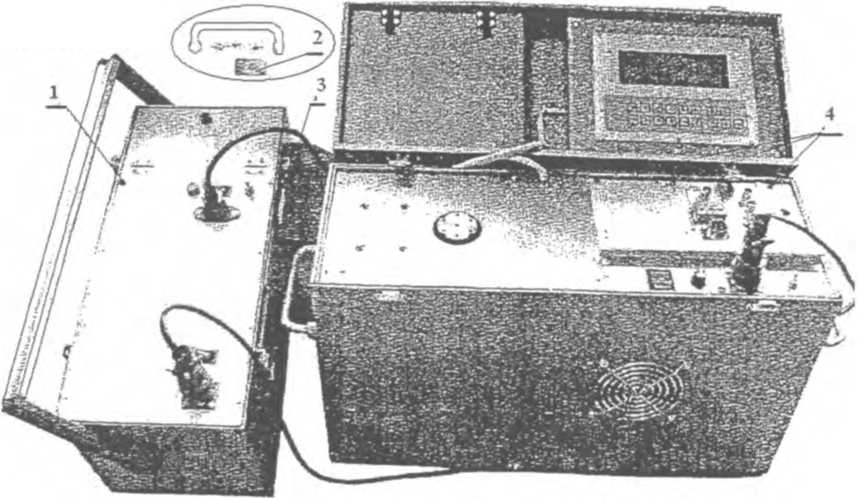

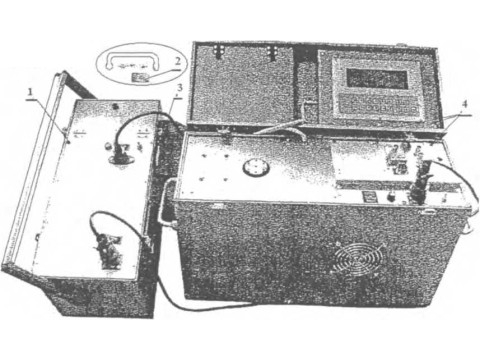

Внешний вид ВМВП представлен на рис.1
Фрагмент крышки вибрационной установки

1,4 - пломбировка битумной 2,3 - клеймо ОТК пломбировочной мастикой
Рисунок 1. Внешний вид ВМВП.
Технические характеристики
Диапазон измерений амплитудного значения виброускорения, м/с2 в диапазоне частот f от 10 до 16 Гц в диапазоне частот f свыше 16 до 30 Гц в диапазоне частот f свыше 30 до 5000 Гц Диапазон измерений амплитудного значения виброскорости, мм/с |
ОТ Amin = 0,4 до Атах= (3,5 - (f -10) + 9) от Атш = 0,4 до Агожх= (5 • (f -16) + 30 ) ОТ Amin — 0,4 ДО Атах—ЮО от Vmin = тШ з Д° 2n-f-10'3 А у _ ^тах max 2*fl0-3 |
Диапазон измерений амплитудного значения вибропе- | |
ремещения, мм Диапазон частот воспроизводимых параметров вибраций, Гц |
от Smin - до (2л f)2 -10’3 А о _ ^тах таХ (2л1)2-10-3 |
при воспроизведении виброускорения |
от 10 до 5000 |
при воспроизведении виброскорости |
от 10 до 1000 |
при воспроизведении виброперемещения Коэффициент гармоник воспроизводимых параметров |
от 10 до 500 |
вибраций, %, не более Относительный коэффициент поперечного движения вибростола (кроме частоты собственного резонанса 63 |
10 |
Гц), %, не более Пределы допускаемой основной относительной погрешности измерений воспроизводимых параметров вибрации, % на частоте 160 Гц (при воспроизведении виброускоре- |
20 |
ния) на частоте 80 Гц (при воспроизведении вибропереме- |
±2 |
щения и виброскорости) |
±2 |
в диапазоне частот от 30 до 5000 Гц |
±4 |
в диапазоне частот от 10 до 5000 Гц |
±5 |
Максимальная нагрузочная масса, кг, не более Уровень собственных шумов в рабочей полосе частот в единицах измеряемой величины, не более |
0,7 |
при воспроизведении виброускорения, м/с2 |
0,04 |
при воспроизведении виброскорости, мм/с |
0,06 |
при воспроизведении виброперемещения, мм Индукция магнитного поля рассеяния на расстоянии |
3-ю-4 |
10 мм от поверхности вибростола, мТл, не более Напряжение питания, В |
10 |
постоянным током |
24±2,4 |
переменным током. |
от 187 до 242 |
Частота питающего напряжения, Гц |
50±1 |
Диапазон измерений напряжения постоянного тока, В |
От 0,3 до 10 |
Диапазон измерений постоянного тока, мА Диапазон частот измерений размаха напряжения |
От 0,5 до 20 |
переменного тока, Гц Диапазон измерений размаха напряжения переменного |
От 10 до 5000 |
тока, мВ Пределы допускаемой относительной погрешности измерений напряжения постоянного тока и постоян- |
От 14 до 2000 |
кого тока, % Пределы допускаемой относительной погрешности |
±1 |
измерений размаха напряжения переменного тока, % Пределы допускаемой относительной погрешности встроенного виброметра, % |
±2 |
на частоте 160 Гц (при воспроизведении виброускорения) |
±1,5 |
на частоте 80 Гц (при воспроизведении виброперемещения и виброскорости) |
±1,5 |
в диапазоне частот от 30 до 5000 Гц |
±3 |
в диапазоне частот от 10 до 5000 Гц |
±4 |
Диапазон преобразуемых зарядов встроенного преобразователя заряда, пКл |
От 5 до 500 |
Коэффициент преобразования встроенного преобразователя заряда, мВ/пКл |
1 |
Пределы допускаемой относительной погрешности коэффициента преобразования встроенного преобразователя заряда на частоте 160 Гц, % |
±1,5 |
Пределы неравномерности АЧХ встроенного преобра- | |
зователя заряда в заданной полосе частот от 10 до 5000 Гц, %, не более |
±2 |
Мощность, потребляемая вибрационной установкой, Вт, не более |
200 |
Переходное сопротивление между корпусом модуля питания и зажимом "_L" при заземлении, Ом, не более |
0,1 |
Сопротивление изоляции обособленных групп вибрационной установки, не связанных электрически или разъединяемых в процессе работы от корпуса и между собой, МОм, не менее в нормальных условиях |
20 |
в условиях повышенной температуры |
5 |
в условиях повышенной влажности |
1 |
Электрическая изоляция цепей питания модуля питания вибрационной установки от корпуса выдерживает | |
в течение одной минуты без пробоя и поверхностного разряда воздействие испытательного напряжения, В в нормальных условиях |
1500 |
в условиях повышенной влажности |
900 |
Время непрерывной работы, ч |
8 |
Время готовности к работе после включения электропитания, мин, не более |
5 |
Габаритные размеры вибрационной установки, мм, не более |
525 х 365 х 215 |
Габаритные размеры модуля питания, мм, не более |
400 х 200 х 180 |
Масса вибрационной установки, кг, не более |
25,0 |
Масса модуля питания, кг, не более |
12,0 |
Средняя наработка на отказ, ч |
5000 |
Средний срок службы, лет |
10 |
Условия эксплуатации:
- повышенная температура окружающего воздуха, °C....................40
- пониженная температура окружающего воздуха, °C......................5
- относительная влажность воздуха при температуре 25°С, %, до ....95
Установка вибрационная поверочная ВМВП в транспортной таре в упакованном виде выдерживает воздействие многократных: ударных нагрузок с характеристиками
- число ударов в минуту...............................................................40 - 80
- пиковое ударное ускорение, м/с2........................................29,43 м/с2
- продолжительность воздействия, ч..................................................1
Знак утверждения типа
Знак утверждения типа наносится на заводском знаке вибрационной установки ВУ методом металлопластики и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Комплектность ВМВП представлена в таблице 1.
Таблица 1
Наименование, шифр |
Обозначение |
Количество в комплекте |
Вибрационная установка ВУ |
ЖЯИУ .421433.001 |
1 |
Модуль питания МП |
ЖЯИУ.43 6231.005 |
1 |
Встроенный вибропреобразователь модель 4384 с усилителем |
- |
1 |
заряда, входящий в состав ВУ Шнур сетевой SCZ-1 |
- |
1 |
Жгут «ПИТАНИЕ» |
ЖЯИУ.685621.053 |
1 |
Жгут «СЕТЬ 24В» |
ЖЯИУ.685621.052 |
1 |
Жгут «ДИСПЛЕЙ» |
ЖЯИУ.685621.068 |
1 |
Комплект изделий для установки вибропреобразователей |
- |
1 |
Паспорт на установку ВМВП |
ЖЯИУ .421439.001 ПС |
1 |
Руководство по эксплуатации |
ЖЯИУ .421439.001 РЭ |
1 |
Методика поверки |
ЖЯИУ .421439.001 МП |
1 |
Этикетка на модуль питания МП |
ЖЯИУ.436231.005 ЭТ |
1 |
Этикетка на вибрационную установку ВУ |
ЖЯИУ .421433.001 ЭТ |
1 |
Паспорт на вибропреобразователь |
- |
1 |
модель 4384 Этикетка на жгут "СЕТЬ 24 В" |
ЖЯИУ.685621.052 ЭТ |
1 |
Этикетка на жгут "ПИТАНИЕ" |
ЖЯИУ.685621.053 ЭТ |
1 |
Этикетка на жгут «ДИСПЛЕЙ» |
ЖЯИУ.685621.068 ЭТ |
1 |
Поверка осуществляется по документу ЖЯИУ .421439.001 МП. Установка вибрационная поверочная ВМВП. Методика поверки, утвержденным ГЦИ СИ ФГУП «ВНИИМ им.Д.И.Менделеева» 11 июня 2011 г.
Основные средства поверки: Государственный специальный эталон единиц длины, скорости, ускорения при колебательном движении твердого тела в диапазоне частот от 0,3 до 10000 Гц, в соответствии с МИ 2070-90, ГЭТ 58-84, исследован 01 марта 2010 г., либо вибрационная установка 1 разряда по МИ 2070-90;
мультиметр 34401А, верхние пределы измерений:
- постоянного тока: 100 мА с пределом погрешности ±[0,011изм+0,004 InpeJ
- напряжения постоянного тока: 10 В с пределом погрешности ±[0,0015 Иизм+0,0004 Спред]
- напряжения переменного тока: 1 В с пределом погрешности ±[0,04 Uh3M±0,02 UnpeJ
Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации ЖЯИУ.421439.001 РЭ. Установка вибрационная поверочная ВМВП
Нормативные документы
1 ГОСТ 4.304-85. СПКП. Аппаратура и приборы для измерения вибрации. Номенклатура показателей.
МИ 2070-90 Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения в диапазоне частот от (0,3 - 20000) Гц.
2 МИ 1935-88 ГСИ Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1*10'2 ... 3*109Гц
3 ГОСТ 8.022-91 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1*10‘16~30А
4 Технические условия ЖЯИУ.421439.001 ТУ. Установка вибрационная поверочная ВМВП
Рекомендации к применению
выполнение работ и (или) оказание услуг по обеспечению единства измерений.
