Установки измерительные ЦУ7009

Номер в ГРСИ РФ: РБ 03 13 5213 17
Раздел: Средства измерений электрических величин [13]
Производитель / заявитель: ОАО "НИИ ЭЛЕКТРОМЕРА", г. Санкт-Петербург
Скачать
Описание типа РБ 03 13 5213 17 [2018-03-19]
rb-03-13-5213-17_2018-03-19.pdf
Скачать
Описание типа РБ 03 13 5213 17 [2013-10-29]
rb-03-13-5213-17_2013-10-29.pdf
Скачать
Нет данных о поставщике

Установки измерительные ЦУ7009 предназначены для измерения активной (реактивной) мощности и параметров входного сигнала, а также для определения погрешности при поверке счетчиков и регулировки трехфазных и однофазных счетчиков активной энергии и трехфазных счетчиков реактивной энергии.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 13 5213 17
Наименование Установки измерительные ЦУ7009
Год регистрации 2017
Номер сертификата 11191
Дата регистрации 2017-06-23
Срок действия 2021-03-31
Получатель сертификата ОАО "НИИ ЭЛЕКТРОМЕРА", г. Санкт-Петербург, Россия (RU)
Производитель / Заявитель

ОАО "НИИ ЭЛЕКТРОМЕРА"

Адрес: 195267, г. Санкт-Петербург, пр. Просвещения, д.85

Контакты: (812) 559-88-07 / veksler@electromera.ru

Поверка

Межповерочный интервал / Периодичность поверки 12 мес.
Методика поверки Поверка проводится по ОПИ.046.430 ПМ (2011 г.).

Поверители

Скачать

Описание типа РБ 03 13 5213 17 [2018-03-19]
rb-03-13-5213-17_2018-03-19.pdf
Скачать
Описание типа РБ 03 13 5213 17 [2013-10-29]
rb-03-13-5213-17_2013-10-29.pdf
Скачать

Описание типа

Назначение

Установки измерительные ЦУ7009 предназначены для измерения активной (реактивной) мощности и параметров входного сигнала, а также для определения погрешности при поверке счетчиков и регулировки трехфазных и однофазных счетчиков активной энергии и трехфазных счетчиков реактивной энергии.

Описание

Установки ЦУ7009 состоят из следующих связанных между собой устройств:

- эталонного средства измерения - трехфазного ваттметра-счетчика ЦЭ7008;

- программируемого трехфазного источника фиктивной мощности МК7006;

- 3 местного (1 шт.) или 6 местного сгенда (1 или 2 шт.):

- персонального компьютера (далее - ПК) с установленным программным обеспечением: - принтера.

Установки измерительные ЦУ7009 имеют две модификации (ЦУ7009-0,05/0,1 и ЦУ7009-0,2/0,4), отличающиеся метрологическими характеристиками, кроме того, установки измерительные ЦУ7009 имеют три модификации в зависимости от максимального рабочего тока -60А, 100А или 120А.

Пример записи УИ в других документах и (или) при заказе:

Установка измерительная ЦУ7009 60А - 0,05/0,1 -12 - У

- ТУ 4222-003-00229903-2004

Максимальный ток (60. 100, 120) А

Предел основной относительной погрешности при поверке счетчиков активной /реактивной энергии (0,05/0,1 или 0,2/0,4)

Количество мест для подключения счетчиков (от 3 до 12)

Исполнение:

И - только для индукционных счетчиков

С - только для статических счетчиков

У - для индукционных и статических счетчиков

— Обозначение документа на поставку

Ваттметр-счетчик ЦЭ7008 предназначен для измерения активной (реактивной) мощности и параметров входного сигнала, а также для определения погрешности счетчиков в установках с одним стендом. Ваттметр-счетчик ЦЭ7008 обеспечивает программирование и управление с собственного пульта управления или от ПК.

Источник фиктивной мощности МК7006 обеспечивает:

- воспроизведение входного сигнала счетчиков (фиктивной мощности) с информативными параметрами, заданными при программировании;

- индикацию введенных при программировании значений параметров входного сигнала счетчиков (напряжения, силы тока, частоты и угла ср фазового сдвига);

- индикацию включения сигналов напряжения и тока;

- программирование и управление с собственного пульта управления или от ПК.

Стенд предназначен для подключения поверяемых (регулируемых) счетчиков, а также для индикации значения погрешности подключенных счетчиков в % (3 цифры и знак).

В 12-местных измерительных установках ЦУ7009 стенды обеспечивают и вычисление погрешностей.

Программное обеспечение

ПК обеспечивает управление установкой ЦУ7009, составление таблиц режимов поверки и регулировки счетчиков, формирование протокола поверки в виде сохраняемого файла и распечатку протокола поверки на принтере.

Идентификационные данные программного обеспечения указаны в таблице 1.

Таблица 1

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Программа работы

Установки измерительной ЦУ7009

ЦУ7009.ехе

12.3.8

F4EB

CRC16

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню “В” в соответствии с МИ 3286-2010.

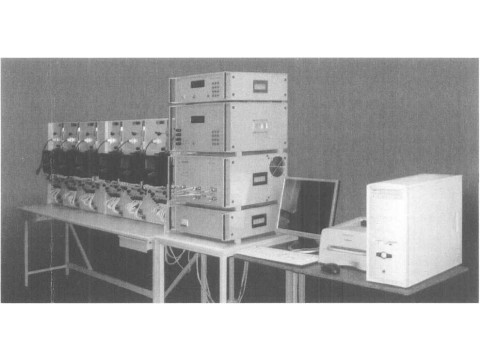

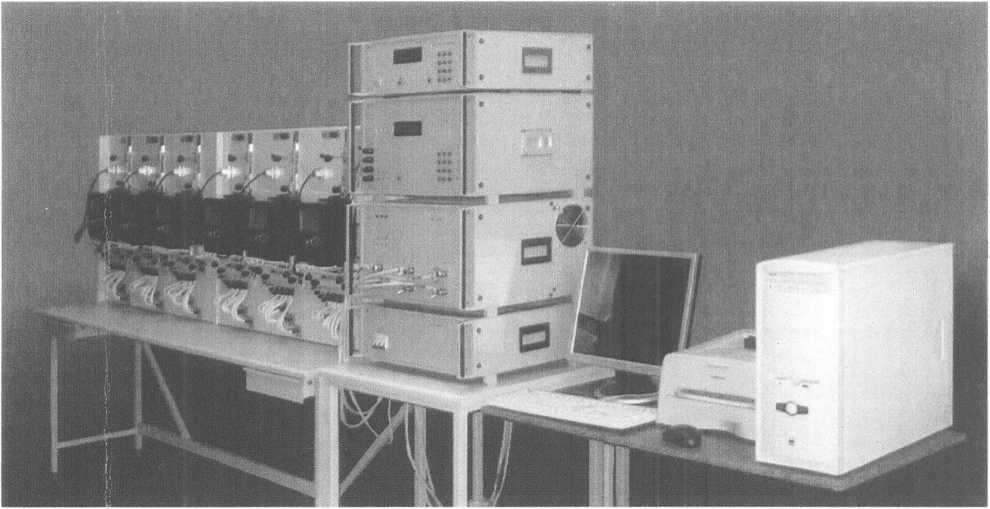

Общий вид установок ЦУ7009 представлен на рисунке 1.

рис.1

Лист 3

Всего листов 5

Место для нанесения клейма поверителя расположено на чашке одного из винтов, крепящих верхнюю крышку корпуса ваттметра-счетчика ЦЭ7008.

Технические характеристики

Основные метрологические и технические характеристики установок измерительных ЦУ7009 приведены в таблице 1.

Таблица 2

Наименование технических характеристик

Значение характеристики для исполнения

ЦУ7009-0,05/0,1

ЦУ7009-0,2/0,4

1

Число фаз

3

2

Число подключаемых счётчиков

3. 6 или 12

3

Номинальные напряжения ваттметра-счетчика ЦЭ7008. В

57,7; 100; 230; 400

4

Диапазон задания значения напряжения, В

от 20 до 500

5

Номинальные токи ваттметра-счетчика ЦЭ7008, А

0.05:0.25; 1;5; 10; 50; 100*

6

Диапазон задания силы тока. А

от 0,001 до 60

от 0,001 до 100(120)*

7

Диапазон задания частоты, Гц

45 - 65

8

Предел допускаемого значения основной относительной погрешности измерений: активной мощности. % реактивной мощности. %

0,05 0,1

0,2

0,4

9

Предел допускаемого значения основной приведенной погрешности измерений напряжения и силы тока. %

0,1

0,4

10

Предел допускаемого значения основной абсолютной погрешности измерений угла сдвига фаз, градус

±1

11

Предел допускаемого значения основной абсолютной погрешности измерений частоты. Гц

±0,01

12

Максимальное отклонение от заданного значения:

- напряжения, %

- тока, %

- угла сдвига фаз. градус

- частоты, %

±1

±2

±1

±0.3 - для частоты 50 Гц; ± 1 - для любой частоты в диапазоне от 45 до 65 Гц.

13

Максимальное отклонение установленных токов от среднего значения при симметричной нагрузке, %.

±2

14

Относительная нестабильность напряжения и тока за 5 минут, % от UH (IH), не более

0.03

15

Коэффициент искажения синусоидальности кривой выходных напряжений и токов, %

<2

16

Максимальная выходная мощность для каждой фазы: - напряжения, не менее, ВА

- тока, не менее, ВА

50 (U = 1.2 UH)

60 (I = 60А); 250 (1 = 100( 120)А)*

17

Интерфейс

RS-232

18

Потребляемая мощность, кВ-А

< 2

19

Габаритные размеры и масса, не более

МК7006

ЦЭ7008

Стенд

(485 х 510 х 745) мм; 100 кг (485 х 510 х 185) мм; 18 кг (1600 х 650 х 1550)мм; 60 кг

20

Средняя нарабо тка до отказа, ч

10000

21

Средний срок службы, лет

10

* - только для ЦУ7009 100А и ЦУ7009 120А

Рабочие условия применения установок измерительных ЦУ7009 приведены в таблице 3. Таблица 3

Влияющая величина

Область значений

Температура окружающего воздуха. °C

от 15 до 25

Относительная влажность воздуха. %

до 80 при 20 °C

Атмосферное давление, мм рт. ст.

от 630 до 800

Частота питающей сети. Гц

от 49,5 до 50,5

Напряжение питающей сети, В

от 198 до 242

Коэффициент искажения синусоидальности кривой напряжения питания, %, не более

5

Коэффициент искажения синусоидальности кривой входных сигналов. %, не более

5

Знак утверждения типа

Знак утверждения типа наносится на титульные листы технических условий, руководства по эксплуатации и паспорта типографским способом или другим способом, не ухудшающим качества, и на лицевую панель стенда установки методом наклейки

Комплектность

- Установка измерительная ЦУ7009 -                       1 шт.;

- Паспорт (ОПИ.046.430 ПС) -                           1экз.:

- Руководство по эксплуатации (ОПИ.046.430 РЭ) -         1экз.;

- Методика поверки (ОПИ.046.430 ПМ) -                   1 экз.;

- Соединитель 2РМ22КПН4ГЗВ1 для сетевого питания - 1шт.

Поверка

осуществляется по документу ОПИ.046.430 ПМ «Установка измерительная ЦУ7009. Методика поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" в феврале 2011 г.

Основные средства поверки:

- Установка поверочная универсальная УППУ-МЭ 3.1 К 100 02 ТУ 4381-037-49976497-2008. Диапазоны измерений: Uh - 60; 220; 480В и 1н - 0,5; 2; 10 и 100 А. Предел основной относительной погрешности измерения силы тока ±[0,01 + 0.005 I (1н/1) -11 ] %. Предел основной относительной погрешности измерения активной мощности ±[0,015 + 0,005 I (Рн/Р) -1| ] % . Предел основной относи тельной погрешности измерения реактивной мощности ±[0,03 + 0.01 I (Qh/Q) -11 ] % ;

- Частотомер электронно-счетный 43-38; Диапазон измеряемых частот. Гц - от 1 до 1000000. Основная погрешность, %, ±0.001;

- Вольтметр В7-58. Пределы измерения напряжения переменного тока - 200 мВ; 2 В; 20 В; 200 В и 700 В. Пределы измерения силы переменного тока - 200 мкА; 2 мА; 20 мА; 200 мА; 2000 мА; 10 А. Основная погрешность - ±1 %;

Сведения о методах измерений

Методика измерений содержится в документе: ОПИ.046.430 РЭ "Установки измерительные ЦУ7009. Руководство по эксплуатации".

Нормативные документы

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия"

ТУ 4222-005-00229903-2010 " Установки измерительные ЦУ7009. Технические условия".

Рекомендации к применению

передача размера единиц при поверке и калибровке счетчиков электрической энергии.
