Трансформаторы напряжения серии JDZ

Назначение

Трансформаторы напряжения серии JDZ (далее - трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.

Трансформаторы применяются в энергетике в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.

Описание

Принцип действия трансформаторов основан на преобразовании измеряемых напряжений, протекающих по первичной обмотке, в напряжения, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами.

Первичная обмотка трансформаторов имеет один (для трансформаторов JDZX10 (REL) (JDZX10-3, JDZX10-6, JDZX10-12, JDZX8-12R), JDZ(X)(F)W8-35Q, JDZ(X)(F)9-35) или два (для трансформаторов JDZ10 (RZL-12), JDZ(J)W-12 (JDZW-12, JDZJW-12), JDZ(J)(X)W-10) изолированных вывода. Выводы вторичной обмотки расположены в основании трансформаторов и закрываются съемной крышкой. Основание трансформатора имеет отверстия для крепления трансформатора на месте эксплуатации.

Трансформаторы выполнены в модификациях для внутренней (JDZX10 (REL), JDZX10-3, JDZX10-6, JDZX10-12, JDZX8-12R, JDZ(X)(F)9-35, JDZ10 (RZL-12)) и наружной установки (JDZ(J)W-12 (JDZW-12, JDZJW-12), JDZ(X)(F)W8-35Q, JDZ(J)(X)W-10), отличающихся рабочим напряжением, конструкцией крепления в высоковольтную ячейку, количеством обмоток, габаритными размерами и массой.

Внешний вид трансформаторов приведен на рисунке 1.

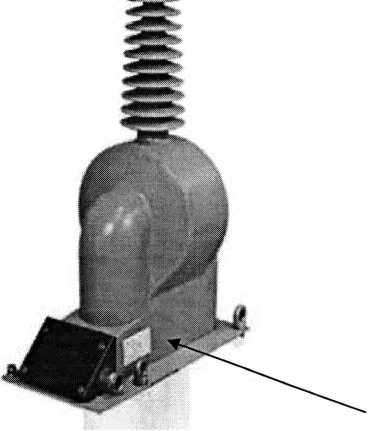

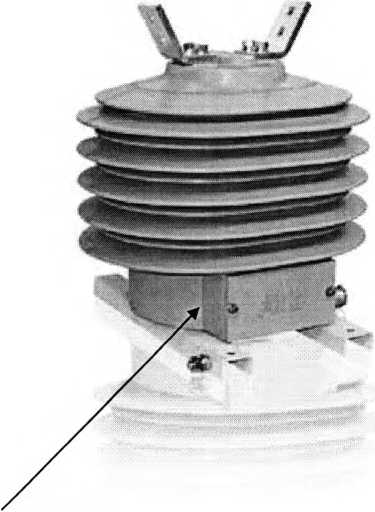

Место нанесения знака поверки (клеймо-наклейка) указано в приложении А.

Пример обозначения трансформаторов напряжения серии JDZ:

JDZ

JDZ

J D Z (J)(X)W

10

10 -

8 -

10

3,6, 12

12

(REL-12)

R

(RZL-12)

10

Исполнение корпуса

С предохранителем

Номинальное напряжение первичной обмотки, кВ

Номер серии по классификатору фирмы

Наружное исполнение

С дополнительной обмоткой для защиты

С заземляющим выводом первичной обмотки

С эпоксидной изоляцией.

Однофазный

Трансформатор напряжения

JDZ W-12

DZJ W-12

Номинальное напряжение первичной обмотки, кВ

Наружное исполнение

С заземляющим выводом первичной обмотки

С эпоксидной изоляцией.

Однофазный

Трансформатор напряжения

Исполнение корпуса

Номинальное напряжение первичной обмотки, кВ Номер серии по классификатору фирмы

Наружное исполнение

С обмоткой для контроля изоляции сети

С дополнительной обмоткой для защиты

С эпоксидной изоляцией.

Однофазный

Трансформатор напряжения

JDZ10 (RZL-12)

JDZX10 (REL) (JDZX10-3, JDZX10-6, JDZX10-12, JDZX8-12R)

JDZ(X)(F)W8-35Q, JDZ(X)(F)9-35

JDZ(J)W-12 (JDZW-12, JDZJW-12),

JDZ(J)(X)W-1O

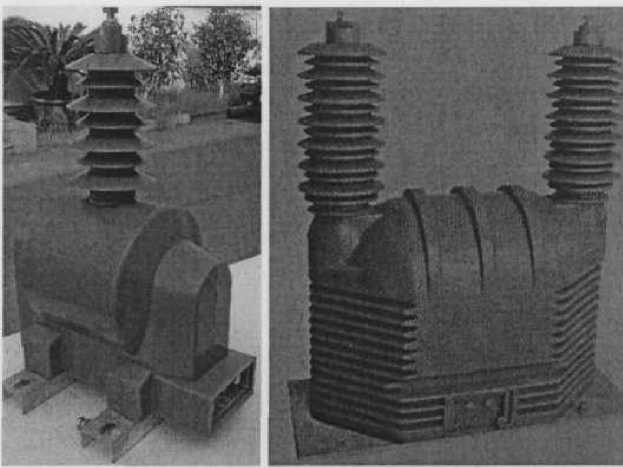

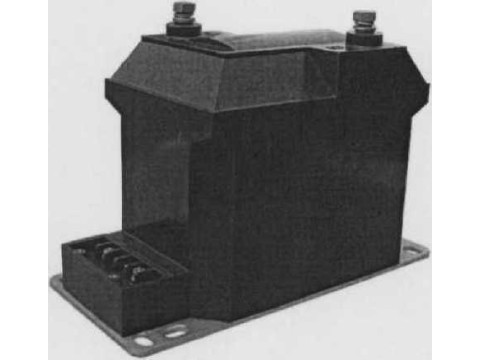

Рисунок 1 Внешний вид трансформаторов напряжения серии JDZ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Классы точности по ГОСТ 1983-2001 (МЭК 60044-2)

- JDZX10 (REL) (JDZX10-3, JDZX10-6, JDZX10-12, JDZX8-12R JDZ(J)(X)W-10)

- JDZ(J)W-12 (JDZW-12, JDZJW-12)

- JDZ(X)(F)W8-35Q, JDZ(X)(F)9-35

- JDZ10 (RZL-12)

0,2; 0,5; 1,0; 6P

0,2; 0,5; 1,0

0,2; 0,5; 6P 0,2; 0,5; 1,0; 6P

Номинальное напряжение первичной обмотки, кВ

- JDZX10 (REL) (JDZX10-3, JDZX10-6, JDZX10-12, JDZX8-12R)           3; 6: 10

- JDZ(J)W-12 (JDZW-12, JDZJW-12), JDZ(J)(X)W-10                          10

- JDZ(X)(F)W8-35Q, JDZ(X)(F)9-35                                        35

- JDZ 10 (RZL-12)                                                           3; 6: 10

Наибольшее рабочее напряжение, кВ

- JDZX10 (REL) (JDZX10-3, JDZX10-6, JDZX10-12, JDZX8-12R JDZ(J)(X)W-10)

- JDZ(J)W-12 (JDZW-12, JDZJW-12)

- JDZ(X)(F)W8-35Q, JDZ(X)(F)9-35

-JDZ10 (RZL-12)

3,6; 7,2; 12

12

40

3,6; 7,2; 12

Номинальная частота переменного тока, Гц

50; 60

Номинальное напряжение основной вторичной обмотки, В

- JDZX10 (REL) (JDZX10-3, JDZX10-6, JDZX10-12, JDZX8-12R

JDZ(J)(X)W-10)

- JDZ(J)W-12 (JDZW-12, JDZJW-12)

- JDZ(X)(F)W8-35Q, JDZ(X)(F)9-35

- JDZ10 (RZL-12)

100/3; 100/^3; 110/^3; 110/3

110/V3; 110/3 100; 100/^3; 100/3 100/3; 100/>/3; ПОА/З; 110/3

Номинальная мощность, B A

- JDZX10 (REL) (JDZX10-3, JDZX10-6, JDZX10-12, JDZX8-12R)

- JDZ(J)W-12 (JDZW-12, JDZJW-12), JDZ(J)(X)W-10

- JDZ(X)(F)W8-35Q, JDZ(X)(F)9-35

- JDZ 10 (RZL-12)

150; 400

500; 600

1000; 2500 150; 300; 400; 500

Количество вторичных обмоток

от 1 до 3

Пределы допускаемых погрешностей вторичных обмоток для измерений и учета Таблица 1

Пределы допускаемых погрешностей вторичных обмоток для защиты Таблица 2

Рабочие условия эксплуатации:

для JDZX10 (REL), JDZX10-3, JDZX10-6, JDZX10-12, JDZX8-12R, JDZ(X)(F)9-35, JDZ10 (RZL-12)

- температура окружающего воздуха

- относительная влажность

для JDZ(J)W-12 (JDZW-12, JDZJW-12), JDZ(X)(F)W8-35Q, JDZ(J)(X)W-10

- температура окружающего воздуха

- относительная влажность

от минус 25 °C до плюс 40 °C 95 % при температуре 20 °C

от минус 40 °C до плюс 40 °C 95 % при температуре 20 °C

Габаритные размеры, мм, не более:

- JDZX10 (REL) (JDZX10-3, JDZX10-6, JDZX10-12, JDZX8-12R)

- JDZ(J)W-12 (JDZW-12, JDZJW-12), JDZ(J)(X)W-10

- JDZ(X)(F)W8-35Q, JDZ(X)(F)9-35

-JDZ10 (RZL-12)

405 x 450 x 240

295 x 430 x 242 410x635x280

365 x 275 x 180

Масса, кг, не более:

- JDZX10 (REL) (JDZX10-3, JDZX10-6, JDZX10-12, JDZX8-12R)

- JDZ(J)W-12 (JDZW-12, JDZJW-12), JDZ(J)(X)W-10

- JDZ(X)(F)W8-35Q, JDZ(X)(F)9-35

-JDZ10 (RZL-12)

Знак утверждения типа

Знак утверждения типа наносят на трансформаторы методом наклейки, на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входит:

1 Трансформатор напряжения

2 Комплект крепежных деталей

3 Крышка пломбировочная

4 Паспорт

1 шт.;

1 шт.;

1 шт.;

1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 1983-2001

ГОСТ 8.216-88

"Трансформаторы напряжения. Общие технические условия"; "Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки";

Техническая документация фирмы "Huayi Elec. Apparatus Group Co., Ltd." (Китай).

Заключение

Трансформаторы напряжения серии JDZ соответствуют требованиям ГОСТ 1983-2001, технической документации фирмы "Huayi Elec. Apparatus Group Co., Ltd." (Китай).

Межповерочный интервал - не более 48 месяцев (для трансформаторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

Республика Беларусь г. Минск, Старовиленский тракт, д. 93,

Тел. (017)-334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025.
