Трансформаторы тока серии LZZB

Назначение

Трансформаторы тока серии LZZB (далее - трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.

Трансформаторы применяются в энергетике в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.

Описание

Принцип действия трансформаторов основан на преобразовании измеряемых токов, протекающих по первичной обмотке, в токи, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами.

Трансформаторы тока серии LZZB являются однофазными трансформаторами с литой изоляцией, выполненной из эпоксидного компаунда (для внутренней установки) и силикона (для наружной установки).

Трансформаторы выполнены в модификациях для внутренней (LZZBJ9-12, LZZBJ12-12, LZZB(J)9-35, LZZB(J)7-35) и наружной установки (LZZBJ71-I2W, LZZBW8-35) отличающихся рабочим напряжением, конструкцией крепления в высоковольтную ячейку, количеством обмоток, габаритными размерами и массой.

Первичная обмотка трансформаторов может быть одновитковой, либо многовитковой. Выводы первичной обмотки расположены в верхней части корпуса в виде прямоугольных контактных площадок с болтовым креплением. Выводы вторичных обмоток расположены в основании трансформаторов и закрываются съемной крышкой. Основание трансформатора имеет отверстия для крепления трансформатора на месте эксплуатации.

Внешний вид трансформаторов приведен на рисунке 1.

Место нанесения знака поверки (клеймо-наклейка) указано в приложении А.

Пример обозначения трансформаторов тока серии LZZB для внутренней установки:

LZZB J 9-12 (А, В, С)

LZZB J 9-10 (А, В, С)

LZZB J 12-12

LZZB(J)9-35

L Z Z В (J) 7 - 35

Исполнение корпуса

Рабочее напряжение

Номер серии по классификатору фирмы

Усиленное исполнение

С обмотками для защит

С эпоксидной изоляцией (для внутренней установки).

Опорный

Трансформатор тока

Пример обозначения трансформаторов тока серии LZZB для наружной установки:

LZZB J 71-12 W

Вид установки трансформатора (наружная)

Рабочее напряжение

Номер серии по классификатору фирмы

Усиленное исполнение

С обмотками для защит

С силиконовой изоляцией (для наружной установки).

Опорный

Трансформатор тока

LZZB W8-35

Рабочее напряжение

Номер серии по классификатору фирмы

Вид установки трансформатора (наружная)

С обмотками для защит

С силиконовой изоляцией (для наружной установки)

Опорный

Трансформатор тока

Г0Су-врС1Ц«№4Й МОСТ кадст» «оогоний Беларусь Дли лдепздпм

LZZBJ9-12, LZZBJ9-10(LZZBJ9-1OA; LZZBJ9-10)          LZZBJ12-12

LZZBW8-35

LZZBJ71-12W

LZZBJ9-35

LZZBJ7-35

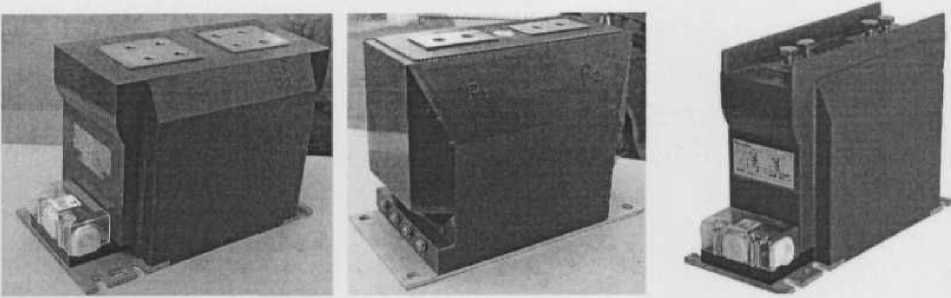

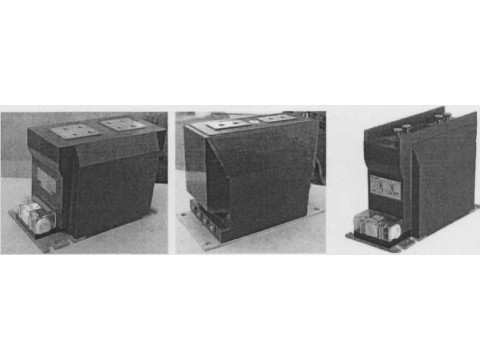

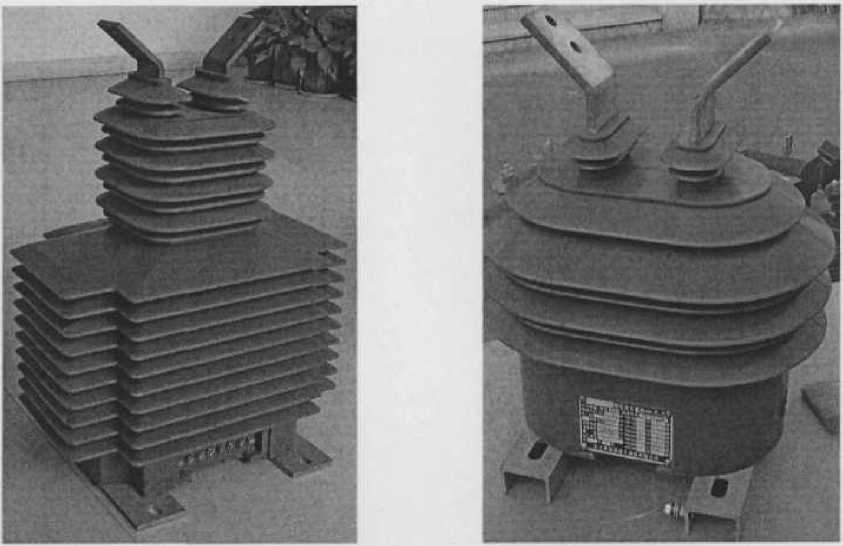

Рисунок 1 Внешний вид трансформаторов тока серии LZZB

Г0Судмс’5О*.ий ti«eci|

1 С|Я11КГ|

\ РЮ;/0ли»ч Беларусь.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности по ГОСТ 7746-2001:

- обмотки для измерений

- обмотки для защиты

Номинальное рабочее напряжение, кВ

- LZZBJ9-12, LZZBJ12-12, LZZBJ71-12W

- LZZBW8-35, LZZB(J)9-35, LZZB(J)7-35

Наибольшее рабочее напряжение, кВ

- LZZBJ9-12, LZZBJ12-12, LZZBJ71-12W

- LZZBW8-35, LZZB(J)9-35, LZZB(J)7-35

Номинальный первичный ток IiHom, А

- LZZBJ9-12

-LZZBJ12-12

- LZZBW8-35, LZZB(J)9-35, LZZB(J)7-35

-LZZBJ71-12W

0,2; 0,2S; 0,5; 0,5 S

ЮР

10

35

12

40,5

10 A; 15 A; 20 A; 30 A; 40 A; 50 A; 75 A;

100 A; 150 A; 200 A; 300 A; 400 A;

500 A; 600 A; 800 A; 1000 A; 1500 A;

2000 A; 3000 A.

5 A; 10 A; 15 A; 20 A; 30 A; 40 A; 50 A;

75 A; 100 A; 150 A; 200 A; 300 A; 400 A;

500 A; 600 A; 800 A; 1000 A; 1500 A;

2000 A; 3000 A.

15 A; 20 A; 30 A; 40 A; 50 A; 75 A;

100 A; 150 A; 200 A; 300 A;

400 A; 500 A; 600 A; 800 A;

1000 A; 1500 A; 2000 A.

5 A;10 A; 15 A; 20 A; 30 A; 40 A; 50 A;

75 A; 100 A; 150 A; 200 A; 300 A; 400 A;

500 A; 600 A; 800 A; 1000 A; 1500 A.

Номинальный вторичный ток, Ьном, А (LZZBJ9-12, LZZBJ12-12, LZZBJ71-12W, LZZBW8-35, LZZB(J)9-35, LZZB(J)7-35)

Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ср = 0,8, В А

-LZZBJ9-12

-LZZBJ12-12

-LZZBJ71-12W

- LZZBW8-35, LZZB(J)9-35, LZZB(J)7-35

1,5

10; 15; 20; 30

10; 15; 20; 30; 40

10; 15; 20

10; 20; 50

Коэффициент безопасности вторичных обмоток для измерений (LZZBJ9-12, LZZBJ12-12, LZZBJ71-12W, LZZBW8-35, LZZB(J)9-35,

LZZB(J)7-35)                                                    от 5 до 10

Количество вторичных обмоток                                от 1 до 5

Пределы допускаемых погрешностей вторичных обмоток для измерений и учета Таблица 1

Пределы допускаемых погрешностей вторичных обмоток для защиты Таблица 2

Рабочие условия эксплуатации: для LZZBJ9-12, LZZBJ12-12, LZZB(J)9-35, LZZB(J)7-35 температура окружающего воздуха - относительная влажность для LZZBJ71-12W, LZZBW8-35 - температура окружающего воздуха - относительная влажность

от минус 25 °C до плюс до 40 °C 95 % при температуре 23 °C

от минус 40 °C до плюс до 40 °C 85 % при температуре 20 °C

Габаритные размеры, мм, не более:

-LZZBJ9-12

-LZZBJ12-12

-LZZBJ71-12W

- LZZBW8-35, LZZB(J)9-35, LZZB(J)7-35

Масса, кг, не более:

- LZZBJ9-12

-LZZBJ12-12

-LZZBJ71-12W

- LZZBW8-35, LZZB(J)9-35, LZZB(J)7-35

155x310x225 149x345x246 240 х 330 х 432 435x610x330

24

26

36

81

Д,м

Знак утверждения типа

Знак утверждения типа наносят на трансформаторы методом наклейки, на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входит:

1 Трансформатор тока

2 Комплект крепежных деталей

3 Крышка пломбировочная

4 Паспорт

1 шт.;

1 шт.;

1 шт.;

1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 7746-2001

ГОСТ 8.217-2003

"Трансформаторы тока. Общие технические условия";

"Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки";

Техническая документация фирмы "Huayi Elec. Apparatus Group Co., Ltd." (Китай).

Заключение

Трансформаторы тока соответствуют требованиям ГОСТ 7746-2001, технической документации фирмы "Huayi Elec. Apparatus Group Co., Ltd." (Китай).

Межповерочный интервал - не более 48 месяцев (для трансформаторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

Республика Беларусь г. Минск, Старовиленский тракт, д. 93,

Тел. (017)-334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025.
